四辐式工业手轮转向操控结构设计

　　这类四辐式手轮结构，常被应用在各类需要手动微调、启闭操控的工业设备上，小到车间里的台式机床进给调节、工业管路的截止阀启闭控制，大到重型配电柜的操作机构、小型起重设备的锁止调节，都能见到这类结构的身影。和常见的三辐手轮相比，四辐结构在握持施力时的受力分布更均匀，操作人员在任意角度握持轮缘施加扭矩时，都能通过辐条将力顺畅传递到中心安装轴套位置，不会出现单根辐条受力过载的情况，尤其适合需要频繁操作、单次施力扭矩较大的工况。

　　从实际使用场景来看，这类手轮往往安装在设备的操作侧，操作人员站立或坐姿状态下，手部自然搭在轮缘上就能完成转动操作，不需要额外借助扳手等辅助工具，轮缘的环形截面做了圆弧过渡处理，握持时不会硌手，长时间操作也不容易产生手部疲劳。中心位置的轴套是整个手轮的核心传力部位，设计时轴套内孔会根据配套的阀杆、调节轴尺寸做对应公差匹配，通常会设置键槽或者顶丝孔，用来和被驱动的轴件做周向固定，避免转动时出现打滑空转的情况，轴套的轴向长度也会根据安装位置的壁厚做匹配，保证装配后不会出现轴向窜动，转动时的同轴度偏差控制在合理范围内，不会出现转动卡滞、轮缘偏摆的问题。

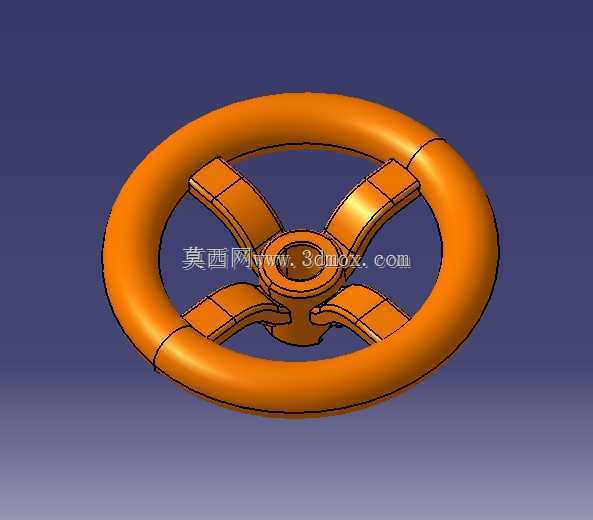

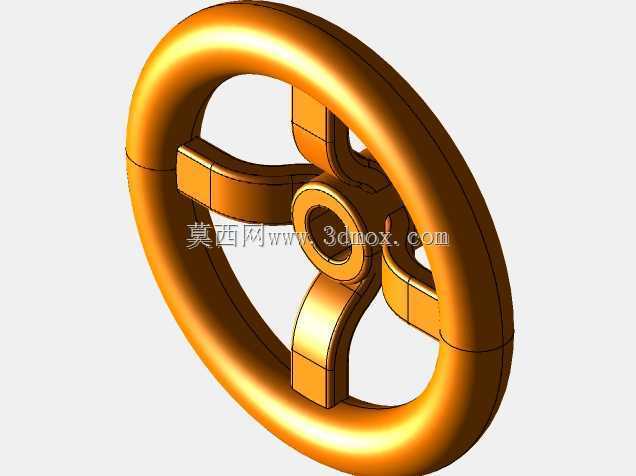

　　四根辐条采用对称式布局，从中心轴套位置向外平滑过渡连接到轮缘内侧，辐条的截面做了渐变处理，靠近轴套的位置截面更厚，承载能力更强，靠近轮缘的位置逐渐收窄，既保证了整体结构的刚性，又不会额外增加过多的重量，转动时的转动惯量控制在合理区间，操作人员微调时能精准控制转动角度，不会因为惯性过大出现调节过位的情况。辐条和轮缘、轴套的连接位置都做了圆角过渡，避免应力集中，即使在承受较大扭矩的情况下，连接位置也不会出现开裂变形的问题，能满足工业场景下长期反复使用的强度要求。

　　设计这类手轮结构时，首先要明确配套设备的操作扭矩需求，根据扭矩大小确定轮缘的直径尺寸——轮缘直径越大，同等施力下能输出的扭矩就越大，但直径过大会占用过多安装空间，也会导致微调精度下降，所以需要结合安装位置的操作空间、所需操作扭矩做平衡选型。轮缘的截面直径也要根据握持手感确定，太细会导致握持时压强过大，操作费力，太粗则会让手部无法完全握持，施力不便。中心轴套的尺寸需要严格匹配被连接件的轴径，公差配合通常选用间隙较小的过渡配合，既方便装配，又不会出现配合过松导致的晃动。

　　安装边界方面，这类手轮装配后需要预留足够的转动空间，轮缘外侧距离周边的设备壳体、其他操作部件至少要保留一个手掌宽度的操作间隙，避免转动时手部被磕碰或者卡滞。手轮的安装高度通常设置在操作人员腰部到胸部之间的区间，符合人体工程学的操作高度，不需要抬手或者弯腰就能完成操作。如果是用在有油污、粉尘的工况环境，这类手轮的材质通常会选用铸铁或者增强尼龙，表面做相应的防锈、耐磨处理，轮缘表面不需要做过于光滑的镜面处理，适当的粗糙度能增加握持时的摩擦力，即使手上沾有少量油污也能稳定施力转动。

　　从结构建模的角度来看，这类对称结构可以先绘制单根辐条和四分之一轮缘的草图，通过旋转、圆周阵列的方式完成整体结构的搭建，建模过程中需要重点关注各个连接位置的圆角处理，避免出现尖锐棱角，同时要校验整体结构的壁厚均匀性，防止后续加工或者注塑成型时出现缩痕、应力集中的问题。中心轴套的键槽位置需要和辐条的位置做对应，方便装配时对准键位，也能让受力传递路径更顺畅，减少轴套部位的局部应力。
