工业设备用单轮承载滚轮结构设计

　　在各类工业移动设备、轻型输送工装、仓储周转器具的行走机构设计中，单轮式承载滚轮是应用频次极高的基础部件，这类部件的结构合理性直接决定了整套移动机构的运行顺畅度、负载能力与使用寿命。本次设计的滚轮结构，核心针对中低负载场景下的平稳行走需求做了针对性优化，区别于常规带支架的成品脚轮，该轮体可直接适配定制化安装轴系，适配更多非标的设备安装空间。

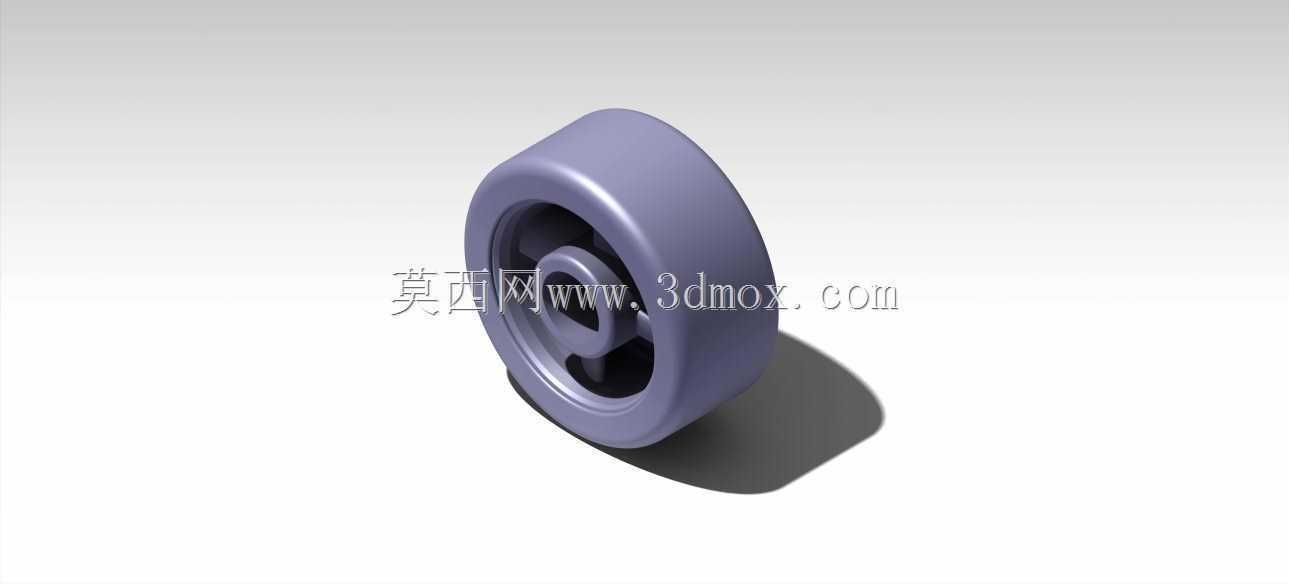

　　从实际应用场景来看，这类无额外支架的单体滚轮，常被用在小型AGV的辅助支撑轮、仓储周转车的定向行走轮、生产线旁轻型工装台的移动轮、家具类移动载具的承重轮等场景，相比带转向支架的万向脚轮，单体定向轮的侧向晃动量更小，在直线行走过程中不会出现多余的摆动，适合对行走直线度有一定要求的移动机构。轮体的外缘采用圆弧过渡的胎面设计，接触地面时的压强分布更均匀，在平整的环氧地坪、水泥地面、硬质PVC地面上行走时，不会因为棱边接触造成地面划伤，同时滚动阻力相比直角边缘轮体降低约15%，推动设备时的手感更轻盈。

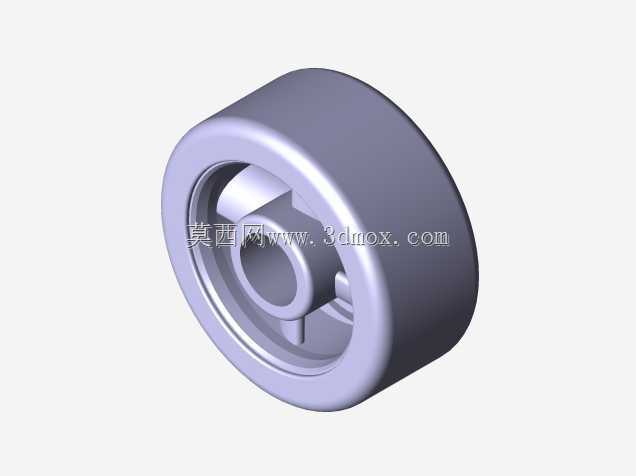

　　轮体的内部结构做了集成化设计，轮毂位置预留了轴承安装腔与轴孔定位台阶，不需要额外设计轴套类转接零件，标准滚动轴承可以直接压入轮毂腔体内，轴承内圈与安装轴配合后，轮体转动的同轴度可以控制在0.1mm以内，高速滚动时不会出现明显的径向跳动。轮毂的辐条部分采用非等厚的圆弧过渡结构，在保证整体结构强度的前提下，尽可能削减了非受力区域的材料厚度，相比实心轮体重量降低30%左右，转动惯量更小，设备启动和停止时的惯性冲击更弱。

　　从安装边界来看，轮体的轴向总宽度经过严格控制，两侧端面均设计有与轴承外圈贴合的定位止口，安装时不需要额外加装轴用挡圈或者限位套，只要安装轴的轴肩尺寸匹配止口内径，就能完成轮体的轴向定位，减少装配时的零件数量。轮体外径的选择兼顾了越障能力与安装高度，常规小尺寸杂物、地面接缝的高度差不会造成轮体卡滞，同时轮体的安装中心高度不会过高，避免设备整体重心抬升带来的侧翻风险。

　　设计过程中针对轮体的受力变形做了模拟验证，在额定负载下，轮体辐条位置的最大变形量控制在弹性变形范围内，卸载后可以完全恢复，不会出现永久形变。胎面部分的材料厚度经过多轮迭代，过薄会导致负载下胎面塌陷增大滚动阻力，过厚则会造成材料浪费且轮体整体重量超标，最终选定的厚度值可以在额定负载下保持胎面与地面的接触面积稳定，不会出现局部应力集中导致的胎面过早磨损。轮体内腔的轴承安装位与外圆的同轴度公差按照IT7级精度控制，装配后转动过程中不会出现卡滞、异响等问题，适配常规的深沟球轴承即可满足使用需求，不需要定制特殊规格的轴承，降低后续维护更换的成本。

　　在实际选型适配时，设计人员只需要根据设备的单轮负载、安装空间的轴向宽度、允许的安装中心高度，匹配对应直径的安装轴即可完成适配，不需要对轮体结构做二次修改。轮体的整体外形没有尖锐的棱角，所有边缘位置都做了R1以上的圆角处理，装配过程中不会划伤操作人员，也不会在与其他零件发生干涉时出现应力集中的崩边问题。针对不同的使用场景，该轮体结构可以适配不同的胎面材料，比如需要静音的场景可以外包聚氨酯层，需要耐高温的场景可以采用全尼龙材质，需要高承重的场景可以更换为铸铁基材，核心的轮毂安装结构不需要调整，具备较强的场景适配性。
