本次呈现的两款轮圈结构,主要面向民用乘用车改装与配套场景,适配铺装路面日常行驶、轻度非铺装路面通行的使用需求,作为车辆行走系统的核心承载部件,直接衔接轮胎与车桥轴头,承担整车垂直载荷传递、行驶过程中横向与纵向力矩传导的核心作用,轮圈自身的结构刚度、动平衡精度、安装配合公差,会直接影响车辆行驶的操控稳定性、轮胎使用寿命以及驾乘NVH表现。

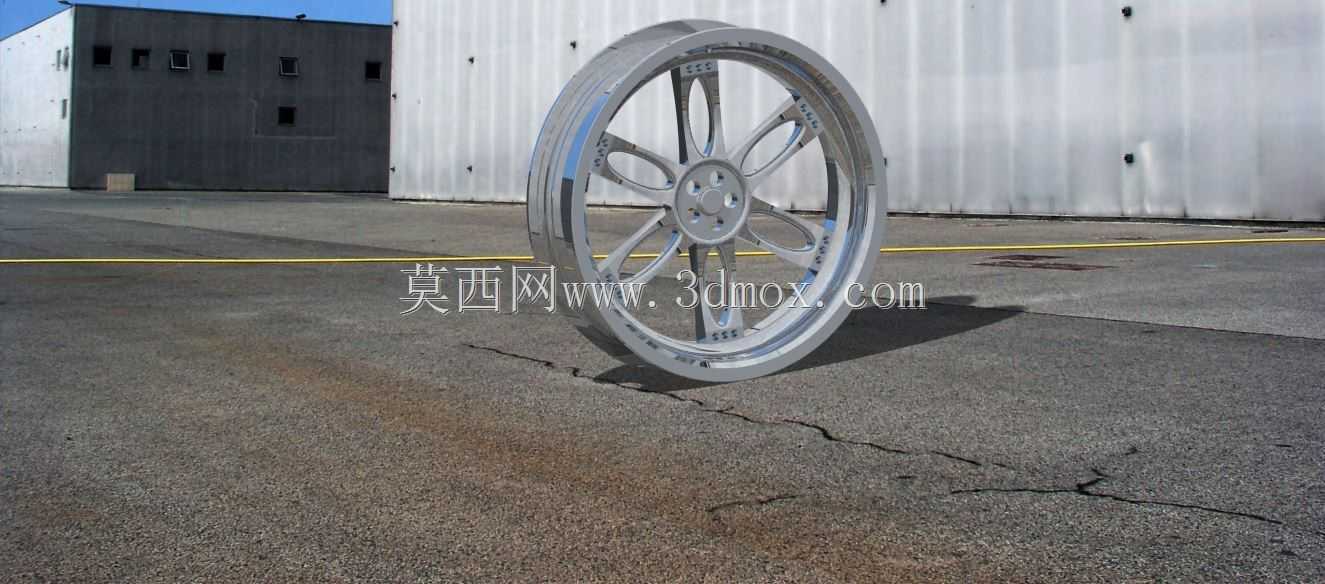

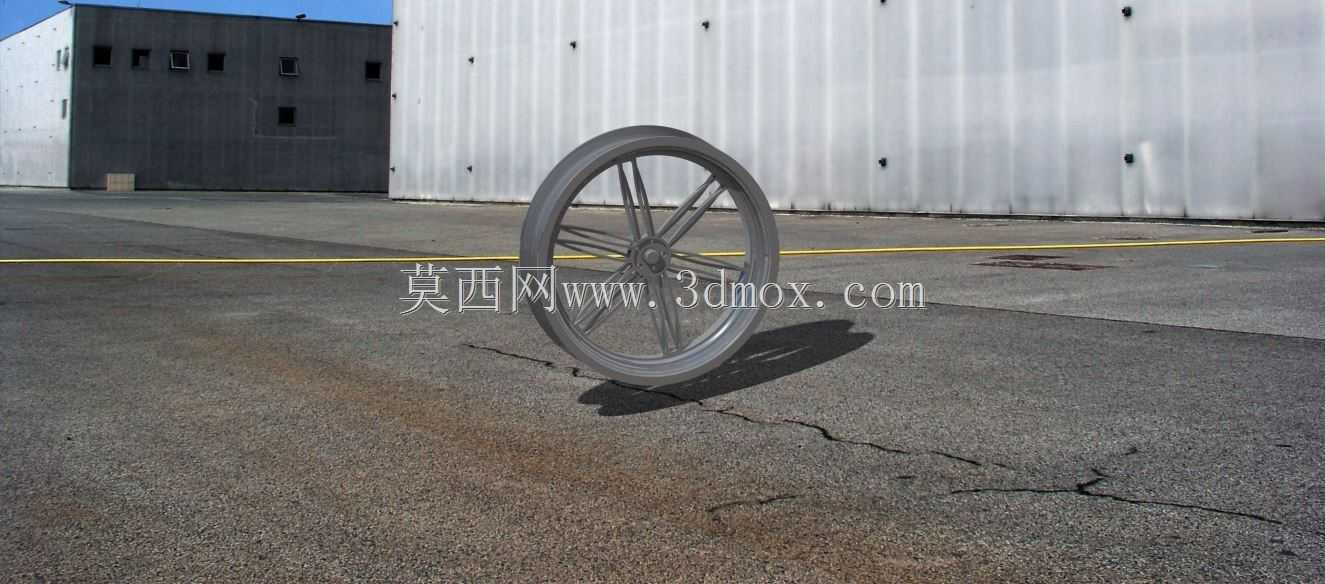

从设计思路层面,两款轮圈均采用了多辐条镂空的结构布局,区别于传统密辐条的厚重设计,辐条之间预留了充足的镂空空间,一方面可以降低轮圈自身的非簧载质量,优化悬架系统的响应速度,减少颠簸路面下车轮的弹跳幅度,提升轮胎接地性能;另一方面大尺寸镂空结构可以为制动系统留出足够的散热风道,在连续制动工况下,行驶气流可以直接穿过辐条间隙带走制动卡钳与制动盘的热量,避免制动热衰减带来的安全隐患。两款轮圈的辐条造型做了差异化处理,其中一款采用花瓣式渐变辐条,辐条截面从靠近轮辋处的窄边平滑过渡到轴头安装面的宽边,在控制重量的同时保证辐条的抗弯截面模量,满足大侧向力过弯时的结构强度要求;另一款则采用直辐条带曲面倒角的设计,加工工艺性更好,适合批量铣削或铸造成型,生产环节的成品率更高。
在安装边界与尺寸控制上,两款轮圈的轴头安装面均采用了行业通用的多螺栓孔布局,螺栓孔分布圆直径、中心定位孔尺寸均匹配主流紧凑型、中型乘用车的轴头参数,安装面的止口深度做了精准控制,避免安装后出现轮圈偏摆、螺栓受力不均的问题。轮辋部分采用标准的深槽轮辋结构,胎圈座的角度、凸缘高度符合乘用车轮胎装配的通用规范,既可以保证无内胎轮胎的密封性能,也能在轮胎充气、拆装过程中避免损伤胎圈结构。轮圈的整体偏距设置兼顾了轮距加宽与转向避让需求,安装后不会与翼子板、悬架摆臂、制动卡钳发生运动干涉,转向打满时轮胎与轮拱内衬的间隙保持在合理范围内,不需要额外加装法兰盘或者调整悬架参数即可完成适配。
从实际使用的性能维度考量,两款轮圈的结构均通过了径向疲劳、弯曲疲劳的工况校核,辐条与轮辋的衔接位置做了圆弧过渡处理,避免应力集中导致的结构开裂问题,轮辋的壁厚经过优化,在保证抗冲击强度的前提下尽可能降低壁厚冗余,兼顾轻量化与结构可靠性。表面处理预留了抛光、喷涂、电镀的工艺余量,不同的表面处理方案可以适配不同风格的车辆外观改装需求,不管是偏向运动风格的亮面切削,还是偏向耐用性的哑光喷涂,都可以在现有结构基础上直接加工实现。在实际装配环节,轮圈的中心孔定位面与螺栓孔的位置度公差控制在0.1mm以内,装配后整轮的动平衡余量更小,高速行驶时不会出现方向盘抖动的问题,搭配常规的平衡块即可达到良好的动平衡表现。针对日常使用中容易出现的刮蹭问题,轮辋凸缘部分做了加厚处理,路边停车时轻微的路肩刮蹭不会直接损伤轮辋的密封结构,也不会导致轮圈整体变形,降低日常使用的维护成本。
