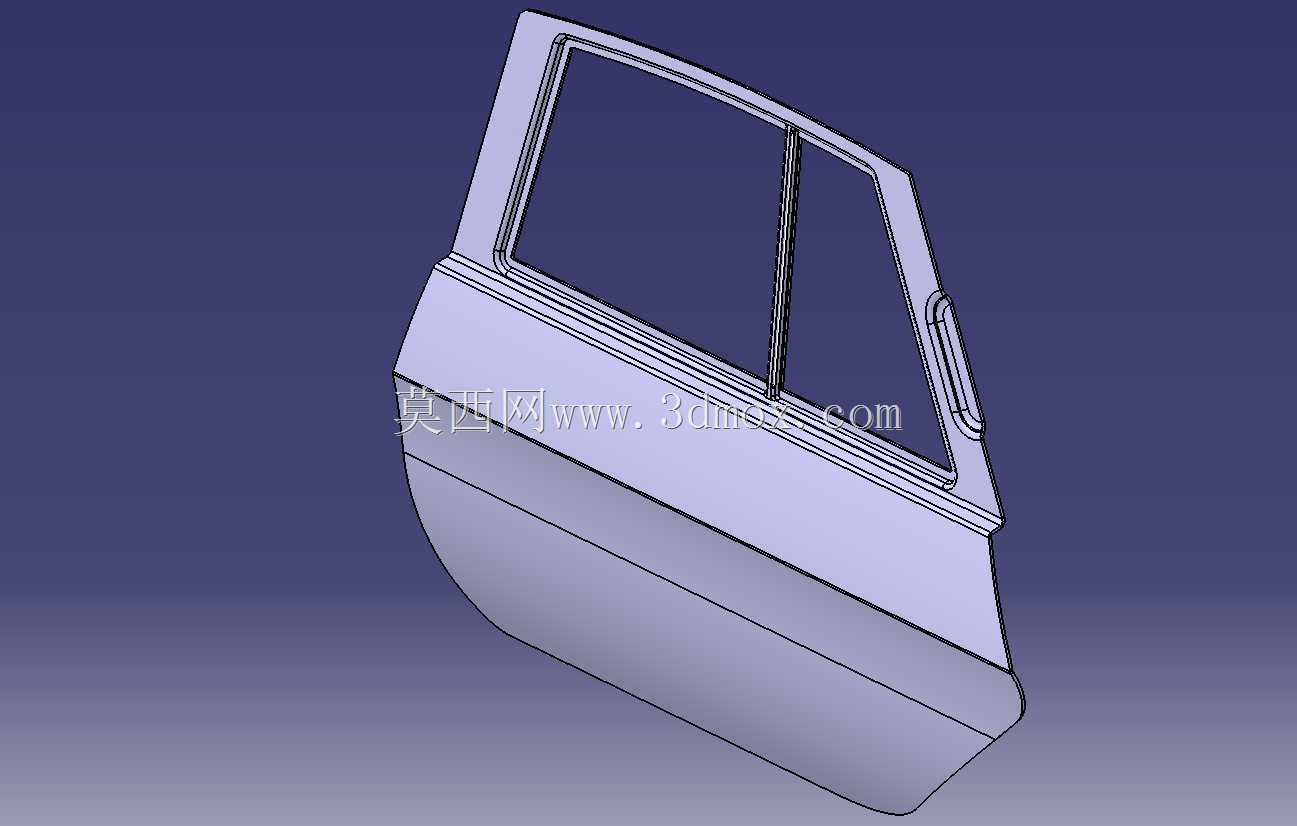

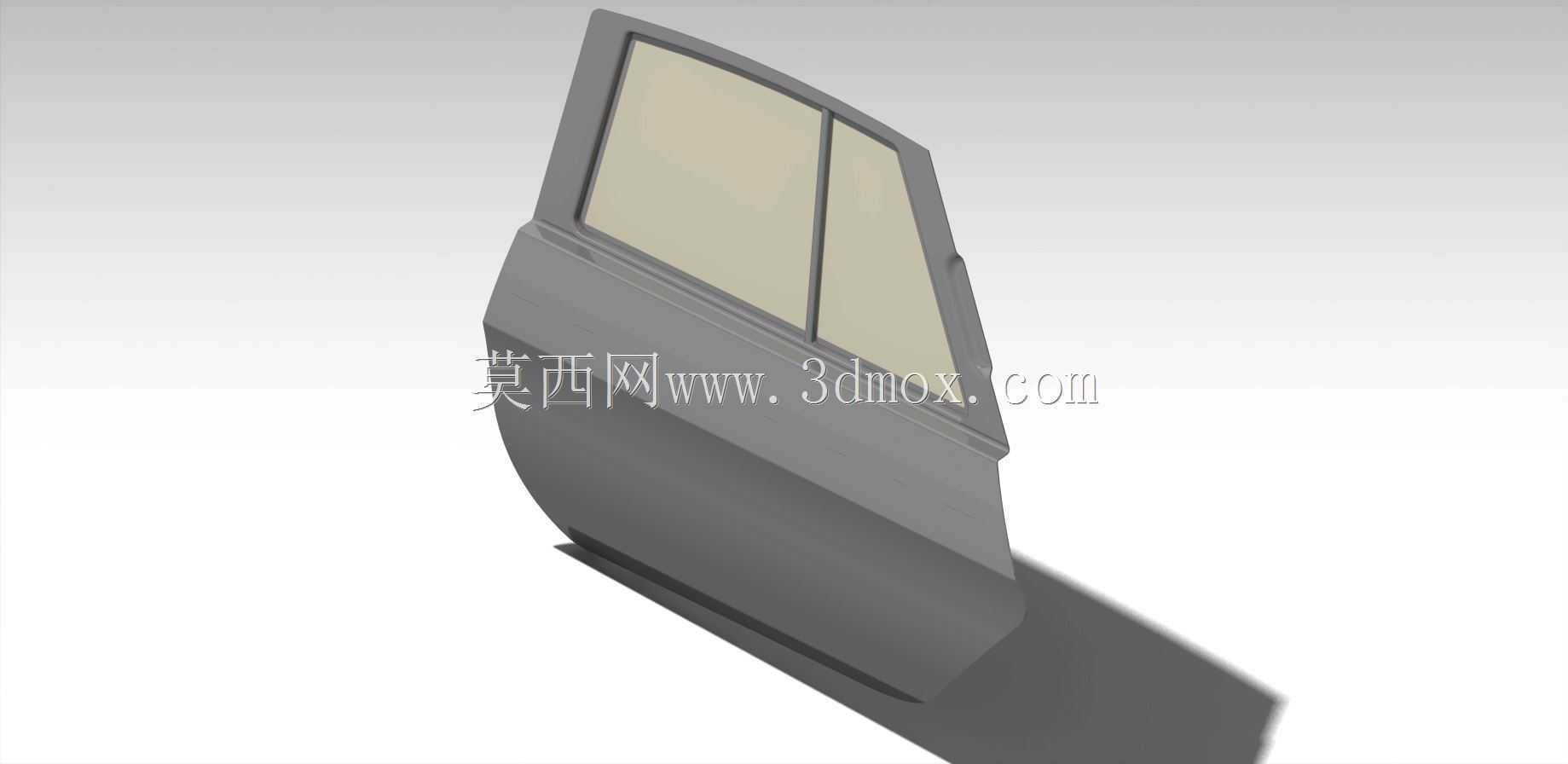

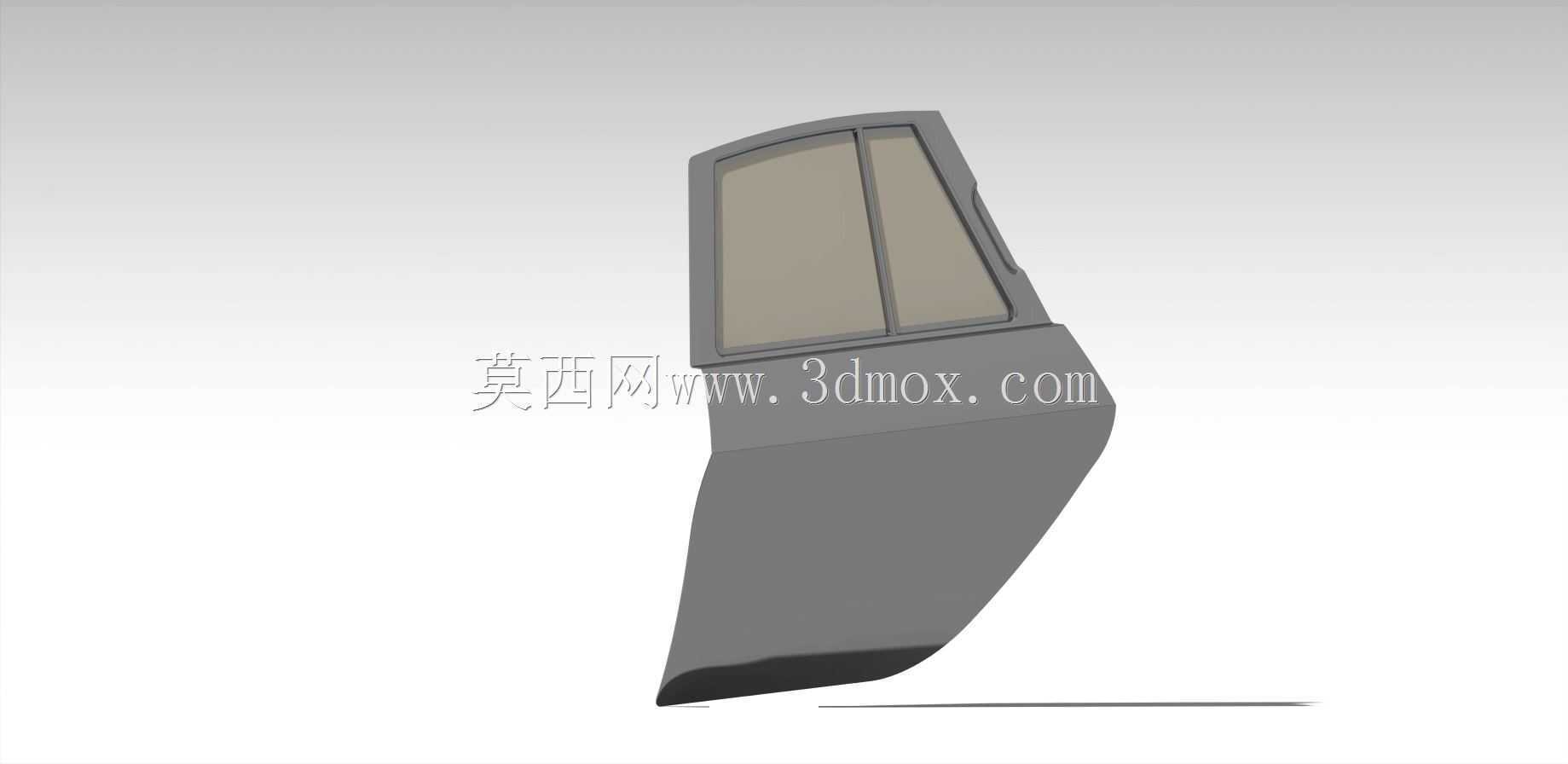

工程机械驾驶室侧门结构三维数模

　　在工程机械整机设计环节中，驾驶室侧门是衔接驾乘空间与外部作业环境的核心结构件，既承担着舱体密封、驾乘人员防护的基础功能，也直接影响整机外观协调性与日常操作便利性，这款侧门结构的三维建模完全围绕工程车辆实际作业场景展开设计，适配非道路移动机械的复杂工况需求。从实际应用场景来看，这类侧门多用于挖掘机、装载机、平地机等土方作业工程机械的驾驶室，作业现场往往伴随扬尘、碎石飞溅、温差波动大等问题，因此结构设计上首先考虑了密封冗余与结构抗冲击性，门体采用变截面曲面造型，上半部分预留双片式固定玻璃安装位，玻璃区域做了内凹式止口设计，既可以为玻璃粘接提供足够的安装面，也能在玻璃受外力冲击时通过止口分散应力，避免玻璃整体脱落伤及驾乘人员。

　　设计过程中优先梳理了安装边界约束，侧门与驾驶室门框的铰接点设置在门体前缘上下两端，铰接座的安装面做了共面度公差约束，保证门体开合过程中不会与门框产生运动干涉，门体后缘预留了锁具安装位，锁止点的位置与门框锁扣座的坐标完全匹配，同时在门体内侧预留了内饰板安装螺柱的位置，螺柱的排布避开了门体内部的加强筋走向，不会削弱门体的整体结构强度。从功能特性上看，门体下半部分采用大倾角弧面过渡，一方面是为了匹配工程机械驾驶室的整体造型语言，减少作业过程中视觉盲区，另一方面弧面结构相比平面结构具备更好的抗形变能力，在受到侧向碎石撞击时，弧面可以将冲击力沿曲面分散到周边的门框连接结构上，降低门体局部凹陷变形的概率。玻璃区域的分隔设计并非单纯的造型考量，

　　前侧小三角窗位置正对驾乘人员的侧方观察视线，在不开启车门的状态下，驾乘人员可以通过该区域观察履带或轮胎的侧边作业状态，减少转头观察的幅度，提升作业操作的安全性，后侧大面积玻璃则主要负责侧后方视野覆盖，两块玻璃之间的分隔筋同时承担玻璃支撑与门体上部加强的作用，无需额外在上部增加独立加强梁，有效控制了门体的整体重量。建模过程中对安装尺寸做了全链路的公差匹配，门体与门框之间的周圈间隙控制在均匀的4mm范围，既可以预留密封胶条的压缩量，也能避免车辆行驶振动过程中门体与门框产生摩擦异响，门体下部的延伸造型覆盖了驾驶室侧围的下部台阶位置，关闭状态下可以阻挡作业过程中卷起的泥浆进入驾驶室上下车踏板区域，减少日常清洁维护的工作量。

　　门体的厚度方向做了分层设计，外层为覆盖件曲面，内层预留了30mm的空腔用于布置玻璃升降导轨、门锁拉线、线束等附属部件，空腔内部的加强筋采用纵横交错的排布方式，纵向筋沿门体高度方向布置，承担上下方向的抗扭载荷，横向筋沿门体宽度方向布置，连接内外层钣金结构，提升门体整体的抗挤压能力，所有加强筋的过渡位置都做了圆角处理，避免应力集中导致的焊接或装配过程中出现开裂问题。在开合运动轨迹校核阶段，建模时特意模拟了门体最大开启角度下的空间位置，保证开启到最大角度时，门体前缘不会与驾驶室前立柱、后视镜支架发生碰撞，门体后缘不会与侧围的爬梯、扶手结构产生干涉，同时在门体下部预留了缓冲块安装位，当门体开启到最大限位时，缓冲块可以与侧围结构接触，吸收开门的冲击力，避免铰接结构受冲击过载损坏。针对不同工况的适配需求，这款门体的安装接口做了通用化设计，铰接座的安装孔位采用长圆孔设计，可以在装配时进行±3mm的位置调整，抵消驾驶室门框焊接过程中产生的尺寸误差，降低装配调试的难度，密封胶条的安装槽采用通用的U型截面设计，可以适配市面上多数工程车辆使用的三元乙丙密封胶条，无需单独开模定制胶条截面，减少后续配件采购与维护的成本。
