赛车制动系统分体式安装支架结构

项目分类:制动器 发布时间:2024-10-08 ID:781273

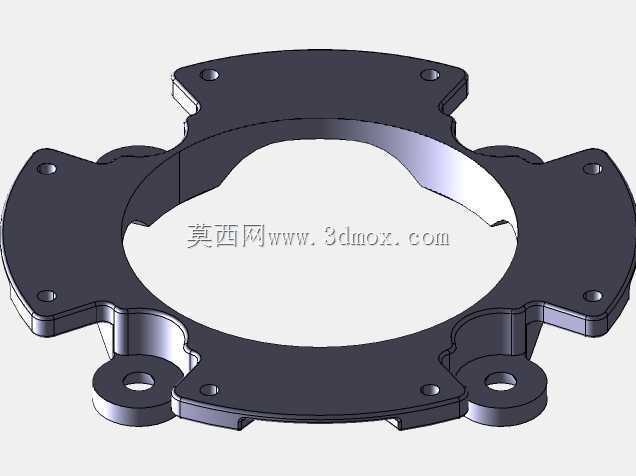

  • 赛车制动系统分体式安装支架结构

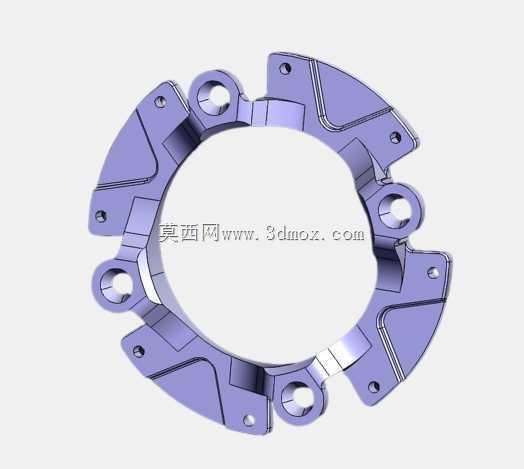

  • 赛车制动系统分体式安装支架结构

  在场地赛车与高性能改装车的制动系统开发中,制动盘支架是连接制动盘安装基座与转向节、悬架羊角的核心承载构件,区别于民用车辆常见的一体式制动盘安装座,这类分体式多瓣结构支架更多适配大尺寸浮动刹车盘的安装需求,尤其是在持续高强度制动的工况下,能够通过自身结构的分段设计,抵消制动盘高温形变带来的附加应力,避免应力集中导致的支架开裂问题。从实际装车场景来看,这类支架多用于17寸及以上轮圈适配的多活塞卡钳制动套件中,安装时需要匹配对应孔位的合头螺丝,将支架的六个安装凸耳分别与制动盘合头、转向节安装位对位锁紧,每个凸耳上的通孔都做了沉头处理,能够让螺丝端面完全沉入孔内,避免螺丝突出与轮圈辐条产生运动干涉。设计层面上,

  这类支架采用了环形分段的镂空结构,没有采用传统整圆环的厚重设计,而是在保证六个安装点位结构强度的前提下,对非承载区域做了大面积的材料去除,单从结构重量来看,相比同尺寸整圆支架能够减重30%左右,这对于赛车的簧下质量降低有着直接帮助——簧下质量每降低1kg,等效于簧上质量降低5-8kg的动态响应提升,能够明显改善车轮的贴地性能与转向响应速度。在结构受力的考量上,每个安装凸耳与环形基体的连接位置都做了圆弧过渡处理,没有直角应力集中点,这是因为车辆制动时,支架不仅要承受制动盘传递来的周向制动力矩,还要承受车辆过弯时侧向力带来的径向载荷,尤其是在赛道连续重刹入弯的工况下,支架的载荷是周期性交变的,如果存在直角加工棱边,

  很容易在交变载荷下产生疲劳裂纹,最终导致结构失效。从安装边界来看,支架的中心通孔需要完全避开半轴、轮毂轴承的旋转区域,内圈直径要比轮毂单元的最大外径大4-6mm,预留足够的装配间隙与跳动补偿空间,避免车辆行驶过程中支架与旋转部件产生刮擦;外圈的轮廓则要匹配制动盘通风道的内侧空间,不能遮挡制动盘的通风散热通道,否则会导致制动盘热量无法及时散出,引发制动热衰减。每个安装凸耳上的孔位位置度公差需要控制在0.02mm以内,否则安装后会出现制动盘偏摆,导致刹车抖动、刹车片偏磨的问题,这也是这类支架加工过程中的核心精度要求。不同于民用车辆制动支架采用的铸铁材质,这类赛车用支架多采用高强度铝合金锻造后CNC加工成型,

  材料本身的抗拉强度能够达到450MPa以上,同时具备更好的导热性能,能够将制动盘传递来的热量更快散发到空气中,避免热量集中传递到轮毂轴承导致轴承润滑脂高温失效。在逆向建模的过程中,需要重点还原每个安装孔的相对位置、凸耳的厚度以及过渡圆弧的曲率,因为这些参数直接决定了支架的受力分布与安装适配性,如果建模时忽略了过渡圆弧的尺寸,后续做有限元分析时会出现应力计算结果偏差,无法准确评估结构的承载能力。实际装车验证时,需要在制动系统磨合完成后,检查支架每个安装点位的螺丝锁紧力矩是否符合要求,同时在连续制动10次以上后,检查支架是否存在异常形变、螺丝是否出现松动,确保结构在极限工况下的可靠性。这类分体式支架还有一个明显的优势,就是当某个安装凸耳出现损伤时,可以单独更换对应的分段部件,不需要整体更换整个支架,能够降低赛事中的维修成本与备件储备压力,不过在装配时需要保证每个分段的对接面完全贴合,不能存在间隙,否则会导致安装精度下降,引发制动抖动问题。
