汽车用带加强筋法兰式安装固定支架

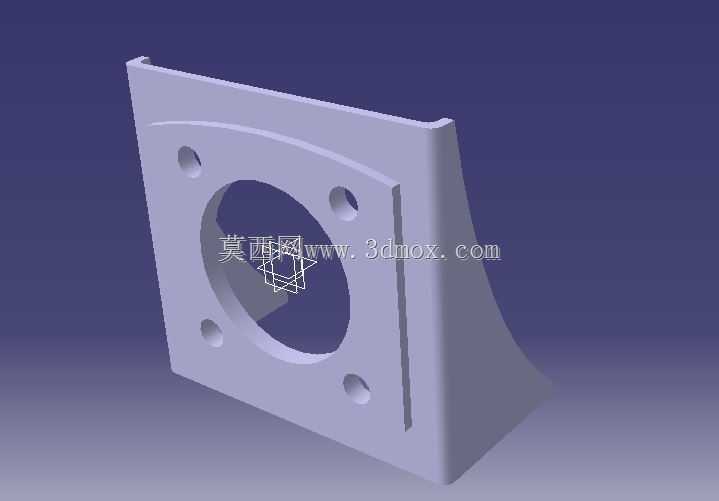

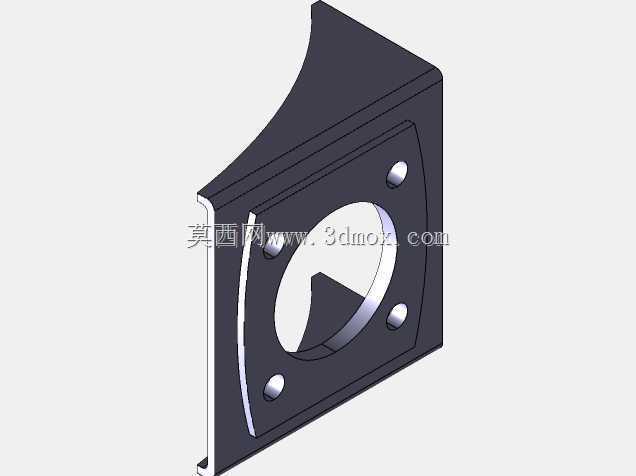

　　这款支架属于汽车内部的安装承载类结构件，主要用于车载功能部件的点位固定，在车载稳压相关组件的装配场景中应用较多，日常工况下需要承担被支撑部件的静载荷，同时要抵消车辆行驶过程中产生的振动、颠簸带来的交变应力，避免被固定部件出现移位、连接松脱的问题。从结构设计来看，主体采用L型弯折的承载构型，竖直安装面设置了中心大尺寸通孔，这个通孔主要用于避让被固定部件的连接端或者走线空间，围绕中心孔均匀分布四个小型安装孔，孔位的排布匹配对应连接件的螺栓孔距，安装时可以通过四颗螺栓实现竖直面与被支撑部件的锁紧固定，保证连接的同轴度与贴合度。水平方向的延伸面为安装基面，用于和车载基体结构贴合固定，两个面的衔接位置设置了一体化的三角加强筋结构，

　　筋板从竖直面背部一直延伸到水平基面的末端，这种设计可以在不额外增加整体壁厚的前提下，大幅提升支架的抗弯折、抗扭转变形能力，避免车辆长期运行后支架结合位置出现应力开裂的问题。设计过程中充分考虑了车载场景的安装边界约束，整体外轮廓没有多余的外凸结构，所有棱边都做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中点的存在，提升结构的疲劳寿命。安装孔的位置精度控制在合理公差范围内，保证装配时螺栓可以顺利穿入，不会出现孔位错位需要现场扩孔的情况，中心孔的孔径尺寸经过匹配校核，既能够满足被连接件的避让需求，也不会因为开孔过大削弱竖直安装面的结构强度。竖直安装面的中心区域做了下沉式的环形凸台设计，凸台的平面度经过管控，

　　和被连接件贴合时可以保证接触面积充足，锁紧后连接刚度更好，不会因为接触面不平整出现锁紧后应力不均的问题。水平基面的底部为平整贴合面，没有设置多余的定位凸点，适配车载基体上的平面安装区域，安装时可以根据实际装配需求微调位置，降低对基体安装面的加工精度要求。材质选用方面适配车载零部件的常用选材要求，具备足够的强度与抗振性能，能够适应车辆运行时的宽温度区间工作环境，不会因为温度变化出现结构形变导致连接失效。这类支架在设计时没有采用复杂的异形结构，整体构型规整，既可以满足注塑或者压铸工艺的成型要求，也适合后续的机加工精加工，量产时的工艺性较好，成型后的成品合格率高，不需要过多的后续修整工序。在实际装车场景中，

　　这类支架通常布置在车身舱体内部的安装点位，周围预留的操作空间有限，因此整体的外形尺寸做了紧凑化处理，在保证结构强度足够支撑对应载荷的前提下，尽可能压缩占用空间，避免和周边的管线、其他零部件产生干涉。支架的壁厚设计均匀，没有出现壁厚突变的区域，避免成型过程中出现缩痕、内应力集中的问题，长期受载时不会因为内应力释放出现形变。四个安装孔的周边都做了局部的加厚处理，提升孔位的局部强度，避免螺栓锁紧时孔位周边出现压溃变形的问题，保证多次拆装后依然可以保持足够的锁紧力。加强筋的厚度设置合理，和主体壁厚保持合适的比例，不会因为筋位过厚导致成型时表面出现缩印，也不会因为筋位过薄达不到预期的加强效果，筋位的走向和支架主要承受的载荷方向一致，可以最大化发挥筋板的承载作用，抵消竖直方向载荷带来的弯折力矩。
