汽车铝合金轮毂轮辋参数化结构设计

　　汽车轮辋作为车轮总成的核心承载构件，是连接轮胎与车轴的关键结构件，直接决定整车行驶过程中的载荷传递、振动缓冲与行驶稳定性。日常整车开发流程中，轮辋的设计需要同时兼顾轮胎安装匹配、制动系统避让、转向节接口适配以及整车造型风格的统一，是底盘系统与外观设计交叉耦合的典型零部件。

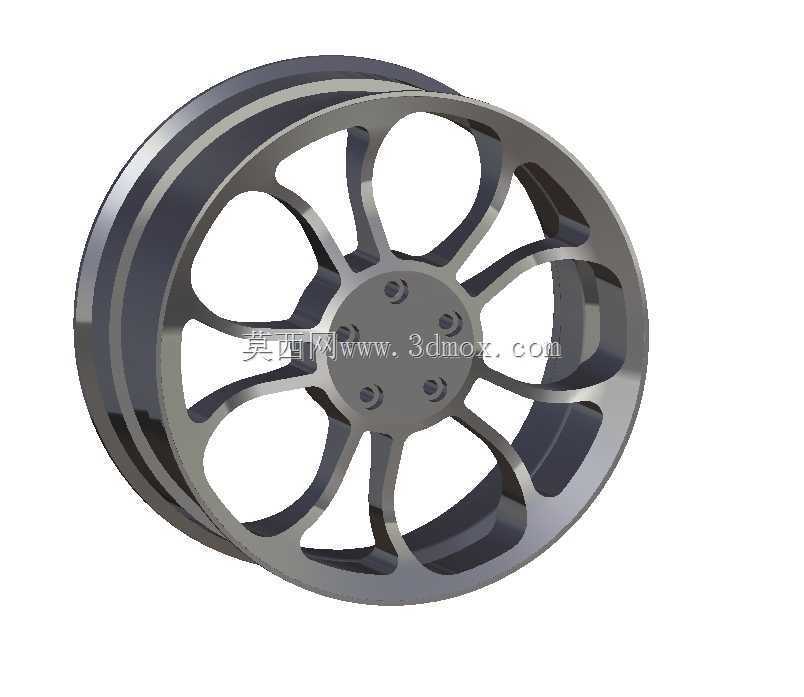

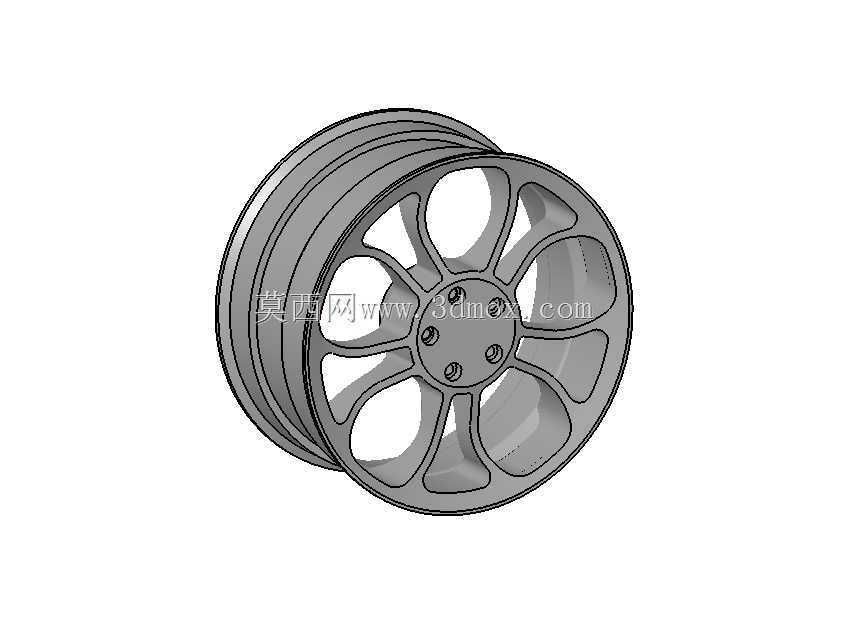

　　从实际应用场景来看，乘用车辆的轮辋需要承受垂直方向的整车载荷，传递驱动与制动过程中的扭矩，同时还要缓冲路面颠簸带来的冲击载荷，在高速行驶工况下还要具备足够的刚度避免轮辋变形导致的轮胎漏气、行驶抖动问题。这款参数化设计的轮辋采用多辐条镂空结构，辐条采用七组双辐式布局，在保证轮辐抗弯截面模量满足强度要求的前提下，尽可能削减非承载区域的材料厚度，既能够降低轮辋整体的簧下质量，提升悬架系统的响应速度，也能为内侧的制动盘、制动卡钳预留足够的散热空间，避免连续制动工况下热量堆积导致的制动效能衰减。

　　设计过程中首先需要确定轮辋的名义直径与轮缘宽度，匹配对应规格的子午线轮胎，轮辋的胎圈座角度与凸峰结构严格遵循行业通用的安装标准，保证轮胎装配后能够实现可靠的密封与定位，不会在高速转动过程中出现轮胎脱圈的风险。中心安装面采用平面定位结构，均匀布置五个螺栓安装孔，孔位的分度圆直径与中心孔尺寸适配常规乘用车型的转向节轮毂轴接口，安装面预留的沉台结构能够保证轮毂螺栓装配后端面齐平，避免突出的螺栓头干涉装饰盖的安装。轮辋的轮缘部位采用加厚的圆弧过渡结构，能够在轮胎受到侧向冲击时分散应力，避免轮缘变形割伤轮胎胎侧，同时轮缘的尺寸精度直接影响轮胎装配后的动平衡精度，设计时对轮辋的径向圆跳动、端面圆跳动公差都做了严格的约束，减少高速行驶时的车轮振动。

　　参数化设计的核心优势在于可以通过调整关键尺寸参数快速衍生不同规格的轮辋方案，比如调整辐条的厚度、轮辋的偏置距、螺栓孔的分度圆直径，就可以快速适配不同车型的安装需求，不需要重新从零开始构建三维模型。在结构强度校核层面，辐条与轮辋本体的连接位置采用大圆角过渡，避免应力集中导致的疲劳裂纹，轮辋的通风槽开口方向顺着车轮转动方向设计，行驶过程中能够引导气流穿过辐条间隙，直接冲刷制动盘表面，提升制动系统的散热效率。

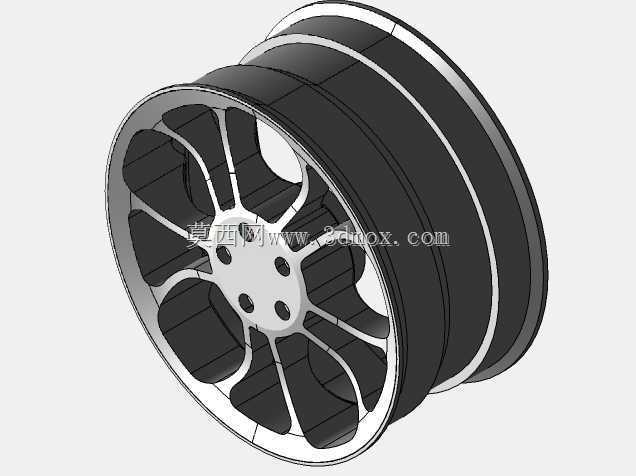

　　从安装边界来看，轮辋内侧的空腔尺寸需要完全容纳制动卡钳与制动盘的运动包络，设计时预留了足够的安全间隙，即使在悬架跳动到极限位置、转向打到最大角度的工况下，轮辋内壁也不会与卡钳、拉杆等周边零部件发生运动干涉。轮辋的气门嘴安装孔布置在轮辐间隙对应的轮辋槽位置，既方便轮胎充气时的操作，也不会因为气门嘴的突出影响车轮动平衡。整体结构在满足强度、安装要求的基础上，通过辐条的曲面造型优化实现了轻量化与外观质感的平衡，能够直接用于整车开发阶段的结构匹配验证、装配干涉检查，也可以作为改装车轮辋设计的基础参考模型，帮助结构设计人员快速完成车轮系统的方案迭代，减少重复建模的工作量。
