轻型商用车用弧形钢板弹簧结构设计

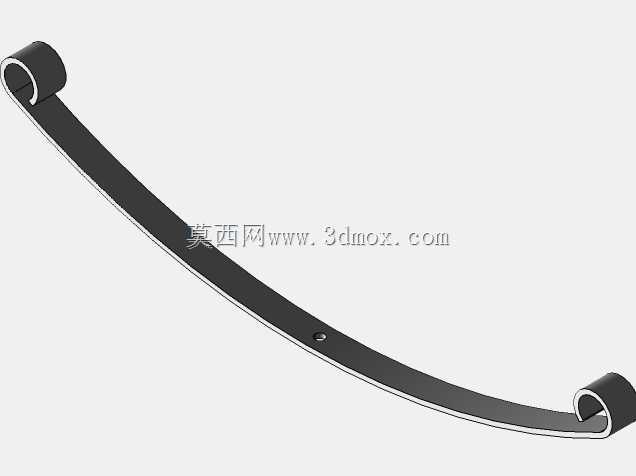

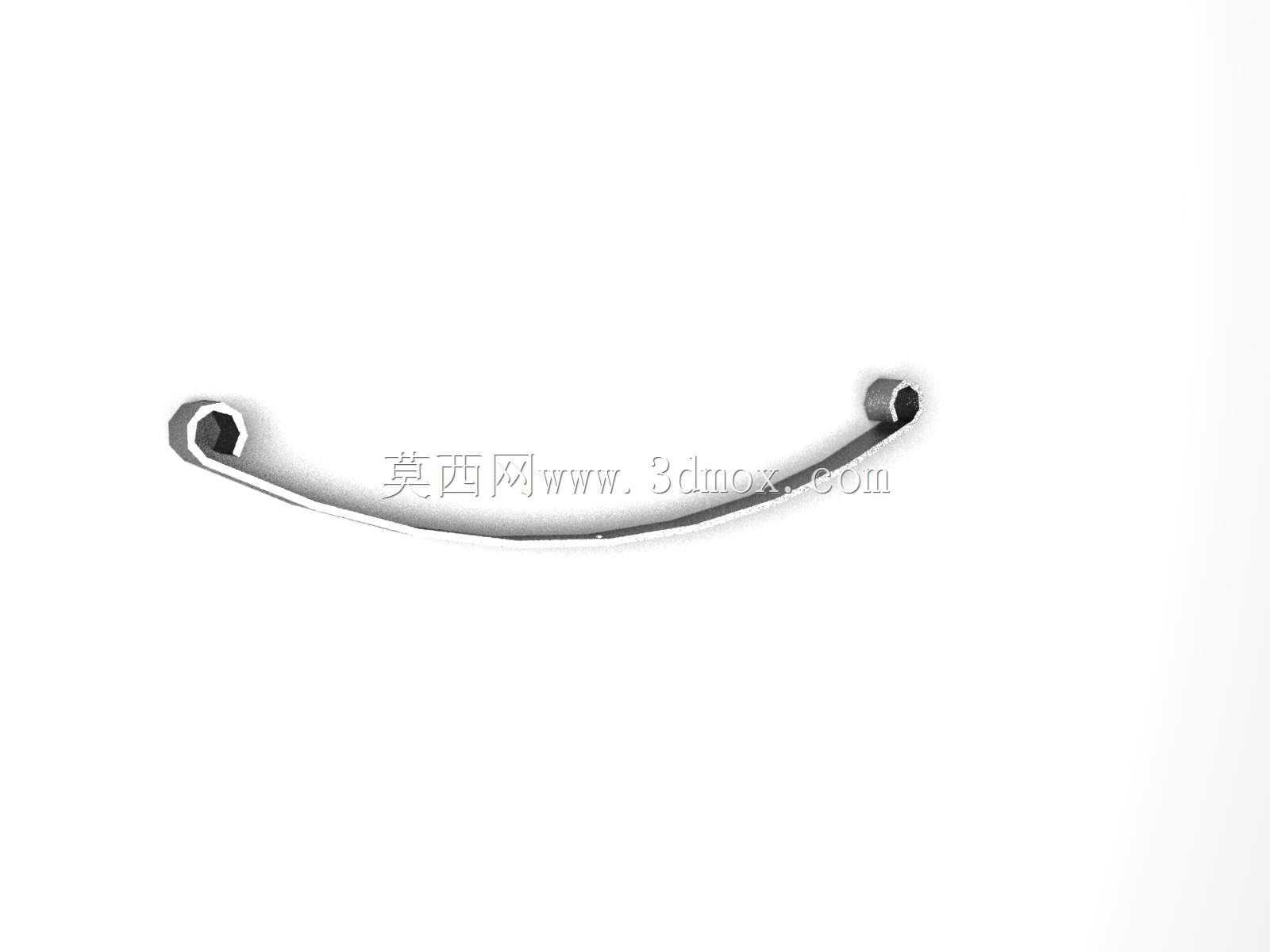

　　在轻型商用车的底盘悬架系统中，钢板弹簧是承担承载与减震功能的核心弹性部件，本次设计的弧形板簧专门针对总质量3.5吨级的城市配送轻型商用车开发，适配城乡物流、短途货运等高频重载、路况复杂的使用场景。日常运营中，这类车辆常面临铺装路面细碎颠簸、非铺装路坑洼冲击、频繁启停加减速的载荷变化，板簧需要同时兼顾承载刚性与形变缓冲能力，既要避免重载下悬架挠曲过大导致轮胎蹭擦轮拱，也要防止刚度过高造成滤震效果差，加剧货箱内货物磕碰、提升驾驶疲劳感。

　　设计阶段首先确定了板簧的弧高参数，自由状态下弧高匹配悬架静挠度要求，满载时弧高变化量控制在合理区间，保证主销后倾角的变化幅度在底盘调校允许范围内，避免出现转向回正力异常、直线行驶跑偏的问题。板簧两端的卷耳结构采用等强度设计，卷耳内径匹配通用规格的橡胶衬套，安装孔位中心距适配现有轻型商用车的前悬架吊耳安装位置，不需要改动车架原有安装孔位即可实现替换，降低改装与维修的适配成本。板簧片数经过载荷谱校核，在满足额定承载能力的前提下减少片间接触面积，片间预留合理间隙并设计润滑脂存储槽，降低长期使用过程中的片间磨损，减少行驶过程中片间摩擦产生的异响。

　　从安装边界来看，板簧宽度匹配常规的U型螺栓安装跨距，中心螺栓位置对准车桥安装定位孔，安装后板簧上下跳动的极限位置不会与车架纵梁、减震器、制动管路发生运动干涉，最大动行程满足车轮上跳时的缓冲需求，不会出现刚性撞击。板簧的刚度特性采用渐变刚度设计，空载时刚度较低，能够过滤路面细碎震动，提升空载行驶的平顺性；随着载荷增加，板簧各片逐渐接触，刚度平缓上升，保证满载状态下的支撑性，避免重载时悬架“塌尾”。材料选型上适配常规的弹簧钢加工工艺，成型后经过喷丸强化处理，表面残余压应力能够提升疲劳寿命，应对长期交变载荷下的使用需求，减少断簧风险。在实际装车匹配中，该板簧可以直接替换同规格的原厂板簧，不需要额外调整减震器阻尼与限位块位置，维修更换时的操作流程与现有维修工艺完全兼容，适配售后维修市场的替换需求，也可作为新车型底盘开发阶段的悬架弹性元件选型参考。
