商用车悬架用叠片式层压板簧结构

　　商用车行驶系统中，叠片式板簧是承担承重、缓冲、导向多重作用的核心弹性部件，区别于单片变截面板簧，叠片结构通过多片长度递减的合金弹簧钢片叠合组装，在有限的布置空间内兼顾承载能力与形变行程，适配中重型商用车的重载工况需求。从实际装车场景来看，这类板簧多布置在商用车车架与车桥之间，两端卷耳结构分别通过销轴连接车架吊耳与固定支座，中部通过U型螺栓紧固在车桥上方，当车辆行驶在非铺装路面、过减速带或者承受偏载时，板簧通过各钢片之间的相对滑动产生摩擦阻尼，配合减震器快速衰减路面传递的振动，既避免车架直接承受刚性冲击，也能保证车轮始终贴合路面，提升行驶稳定性。设计这类叠片板簧时，首先要匹配整车的轴荷参数确定总刚度，每一片钢片的曲率、长度、

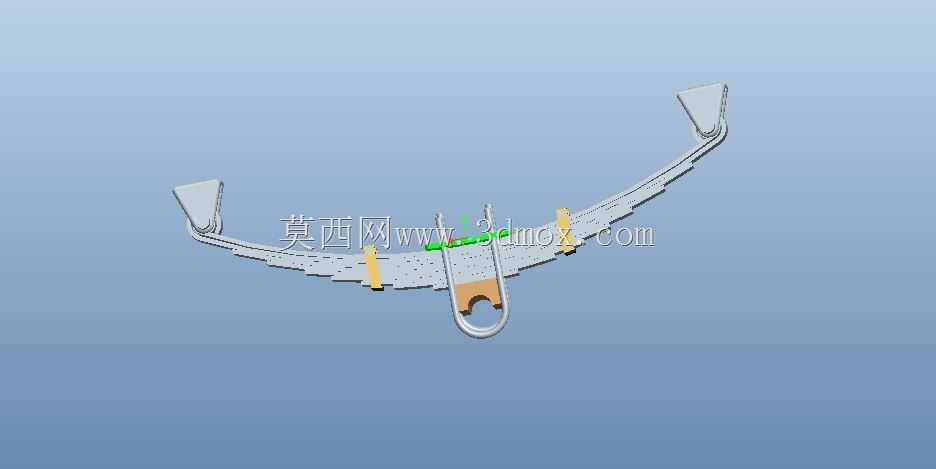

　　厚度都需要经过应力校核，最长的主片承担两端连接的拉压载荷，后续各片长度依次递减，让载荷从主片到末片逐步传递，避免应力集中在单片上导致断裂；板簧中部的定位结构需要和车桥安装座精准匹配，预留U型螺栓的安装空间，两端卷耳的内径要适配销轴尺寸，同时考虑衬套的压缩量，保证铰接部位转动顺畅无卡滞。从安装边界来看，这类板簧的总弧高需要匹配车架与车桥的静态间距，伸直状态下的总长度要适配吊耳的摆动行程，避免车辆极限颠簸时板簧拉伸量超过吊耳活动范围导致部件损坏；各钢片之间的卡扣结构要保证叠合状态下钢片不会横向错位，同时预留足够的滑动间隙，避免长期摩擦后出现卡滞，影响缓冲效果。实际建模过程中，需要还原每一片钢片的曲率变化，中部的安装孔位、端部的卷耳结构、

　　固定卡扣的位置都要和实际装车尺寸一致，叠合后的总厚度要匹配U型螺栓的夹持长度，避免安装时出现干涉。不同于乘用车使用的螺旋弹簧，叠片板簧除了弹性缓冲作用外，还承担了悬架的导向功能，不需要额外设置导向杆件就能传递车桥与车架之间的纵向力、侧向力，结构可靠性更高，维护成本更低，非常适合重载商用车的使用场景；设计时还要考虑板簧动挠度与静挠度的比值，保证车辆在空载、满载状态下都有合适的振动频率，避免出现空载时悬架过硬、满载时悬架击穿的问题。
