桌面场景皮带辊与桌用滚筒结构设计

　　日常桌面类小型输送、工位辅助传动场景中，这类辊体结构的应用覆盖范围远比常规认知更广，从桌面级小型物料分拣台的从动支撑，到定制化工作台面的辅助滑动结构，再到小型实验装置的传动导向部件，都能看到这类结构的身影。不同于重型工业输送线使用的大直径厚壁辊筒，这类适配桌面场景的辊体在设计时首先要控制整体轮廓尺寸，安装边界要适配常规桌面的型材安装槽或者台面预留孔位，不能出现突出安装面过多、干涉周边操作空间的问题。

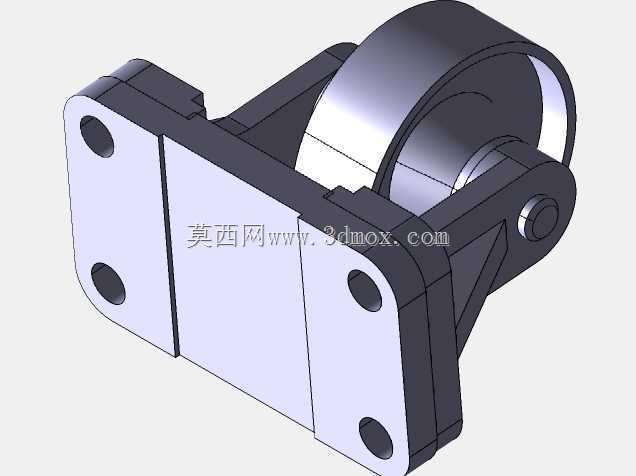

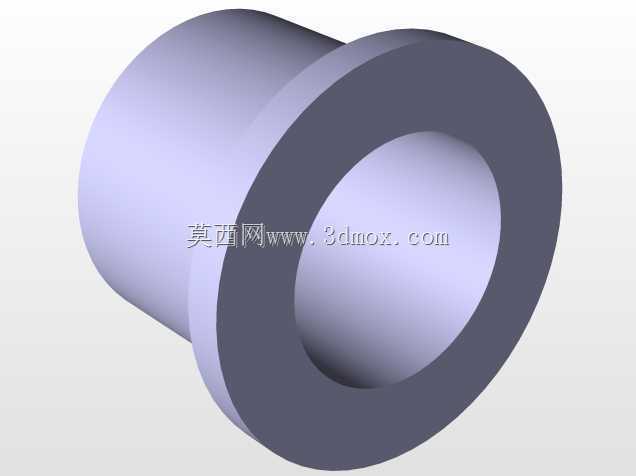

　　从结构功能来看，这款辊体同时兼顾了皮带辊与桌用支撑辊的双重属性，辊身主体采用曲面流线型的支撑结构，两侧的支架采用折弯式成型设计，既保证了安装时的结构刚度，又尽可能压缩了支架的横向占用空间，不会在桌面安装时挤占过多的工位操作区域。辊轮与支架的连接部位采用了内嵌式的转动副设计，转动部位的配合间隙控制在合理范围内，既保证辊轮转动时无卡滞，又避免间隙过大导致辊轮运转时出现径向跳动，影响皮带传动的平稳性或者桌面物料滑动的顺畅度。

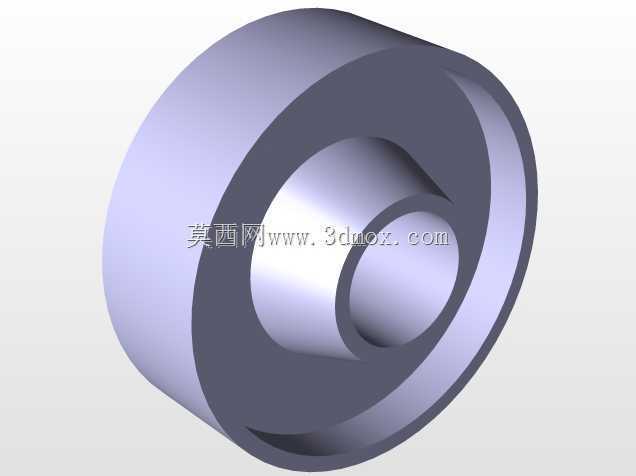

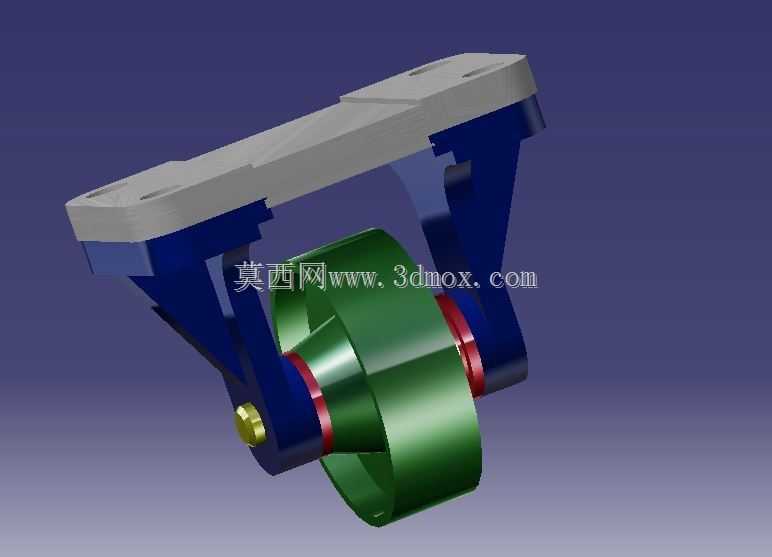

　　设计思路上没有采用常规的通轴贯穿式辊筒结构，而是将支撑支架与辊轮的安装座做了一体化的折弯处理，支架上部的平直段可以直接通过紧固件固定在桌面底部或者小型输送线的侧梁上，不需要额外设计安装转接板，减少了装配时的零件数量，也降低了整体结构的装配累计误差。辊身的曲面设计并非单纯的造型处理，曲面的弧度经过匹配计算，当作为皮带辊使用时，曲面的中凸量可以在皮带运转时自动对皮带进行居中导向，避免皮带在低速运转时出现跑偏的问题；当作为桌用支撑辊使用时，曲面轮廓可以减少与接触物料的接触面积，降低滑动摩擦阻力，让物料在辊面移动时更加顺畅。

　　安装边界方面，这款辊体的支架安装孔位采用了长圆孔设计，安装时可以根据实际的张紧需求调整辊体的前后位置，不需要额外设计张紧调节机构，对于小型桌面设备来说，这种设计可以大幅简化整体结构的复杂度。辊体的整体高度控制在常规桌面附件的安装尺寸范围内，安装后辊面的最高处可以根据需求调整到与桌面齐平或者略高于桌面，适配不同的使用场景：作为皮带传动辊时，辊面高度匹配皮带的安装高度，保证皮带工作面的水平度；作为桌面滑动支撑辊时，辊面略高于桌面，让物料可以直接在辊面上滑动，减少与桌面的摩擦。

　　实际使用中，这类辊体的载荷不需要按照重型输送工况设计，主要承载的是小型物料或者轻型皮带的张紧力，所以支架的板材厚度选择在满足刚度要求的前提下尽可能做薄，既减轻了整体重量，也不会出现材料浪费的问题。转动部位的摩擦阻力控制是设计时的重点，因为桌面场景下的传动动力通常较小，如果辊体的转动阻力过大，会导致驱动负载增加，甚至出现皮带打滑、物料滑动不畅的问题，所以在配合面的公差选择上，采用了间隙配合的公差带，保证转动的灵活性，同时也兼顾了装配的便捷性，不需要特殊的工装就可以完成整辊的组装。

　　不同于工业场景中辊体需要考虑防水、防尘、重载等复杂工况，桌面场景下的辊体更多需要考虑的是使用时的安全性，支架的边角都做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在桌面作业时被磕碰划伤。辊面的表面处理也采用了哑光的质感，不会在桌面灯光下产生强烈的反光，影响操作人员的视线。在与不同材质的皮带搭配使用时，辊面的粗糙度经过合理选择，既可以提供足够的摩擦力带动皮带运转，又不会因为粗糙度过高导致皮带磨损过快，延长皮带的使用寿命。

　　从结构适配性来看，这款辊体既可以单独作为单个支撑辊使用，也可以多组并排安装组成小型的辊道台面，适配不同长度的物料输送需求，多组安装时，支架的安装孔位可以实现通用互换，不需要针对每个辊体单独加工安装孔，降低了台面加工的成本。当作为皮带辊使用时，两侧的支架可以对皮带的侧边起到一定的限位作用，配合辊身的中凸曲面，双重保障皮带不会出现跑偏脱辊的问题，即使在没有额外导向挡边的情况下，也能保证皮带长时间稳定运转。
