十字轴式万向传动连接接头结构设计

　　在各类需要变角度传递旋转扭矩的传动链路里，万向接头是绕不开的核心基础部件，从车间里的工业传动设备、农用机械的动力输出轴，到小型机电设备的动力转向传递单元，但凡存在两轴轴线不共线、工作过程中轴间夹角会动态变化的场景，都需要这类铰接式传动结构来补偿角度偏差，避免刚性连接带来的轴系憋劲、轴承过早磨损、传动卡滞甚至轴件断裂的问题。

　　这个万向接头采用经典的十字轴铰接结构，两端的叉形接头分别对接主动轴与从动轴，十字轴作为中间铰接载体，让两个叉形接头可以绕十字轴的两个互相垂直的轴线做相对转动，以此实现两轴在存在夹角的状态下持续传递旋转运动与扭矩。设计过程中首先要匹配传动链路的额定扭矩上限，叉臂的厚度、十字轴的轴颈直径都需要根据目标传递扭矩做强度校核，避免大负载工况下出现叉臂变形、十字轴轴颈剪切断裂的失效问题；同时十字轴与叉臂轴孔的配合间隙需要控制在合理区间，间隙过大会导致传动回程误差大，正反转切换时产生明显冲击异响，间隙过小则会增大铰接转动阻力，加速配合面的磨损，甚至在热胀状态下出现卡滞。

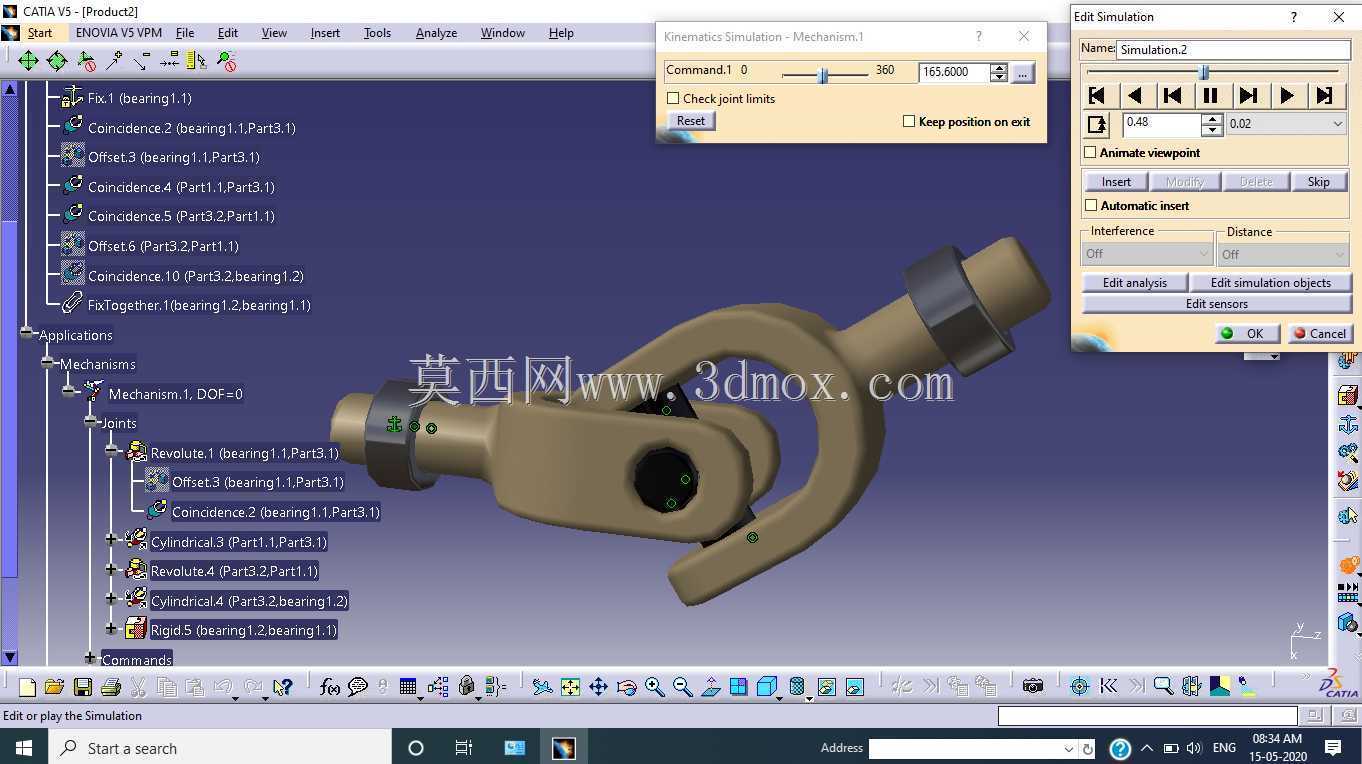

　　从安装边界来看，两端的轴头采用圆柱轴段搭配锁紧螺母的固定形式，轴段直径需要匹配对接轴套或者轴座的内孔尺寸，锁紧螺母的六角对边尺寸要预留足够的扳手操作空间，避免安装时螺母无法顺利拧紧；接头整体的最大摆动角度由叉臂的开口间隙决定，当两轴夹角达到设计上限时，叉臂端面不能与对面的接头本体发生运动干涉，这一点在建模阶段就需要做全角度的运动仿真验证，遍历整个摆动角度范围，排查所有可能的干涉点，确保实际装配后可以达到设计的最大偏角补偿能力。

　　实际应用中，这类万向接头常成对使用组成万向联轴器，用来抵消单万向接头存在的不等速传动问题——单个万向接头在有夹角传动时，从动轴的转速会呈现周期性波动，夹角越大波动越明显，会带来传动振动与附加载荷，成对布置且保证中间轴两端叉面共面、两端轴夹角相等时，就可以实现主动轴与从动轴的等速传动，这也是传动系统设计里应用万向接头需要遵循的核心布置原则。

　　结构细节上，十字轴的轴颈位置预留了润滑脂加注通道，对应外部的注油嘴位置，日常维护时可以直接加注润滑脂，降低轴颈与轴套之间的摩擦系数，延长部件使用寿命；叉臂上的轴孔与十字轴之间设置了耐磨衬套，衬套磨损后可以单独更换，不需要整体更换接头，降低后期维护成本。轴头的锁紧螺母配套有防松垫片，避免设备长时间振动工况下螺母松脱，导致轴头连接失效。

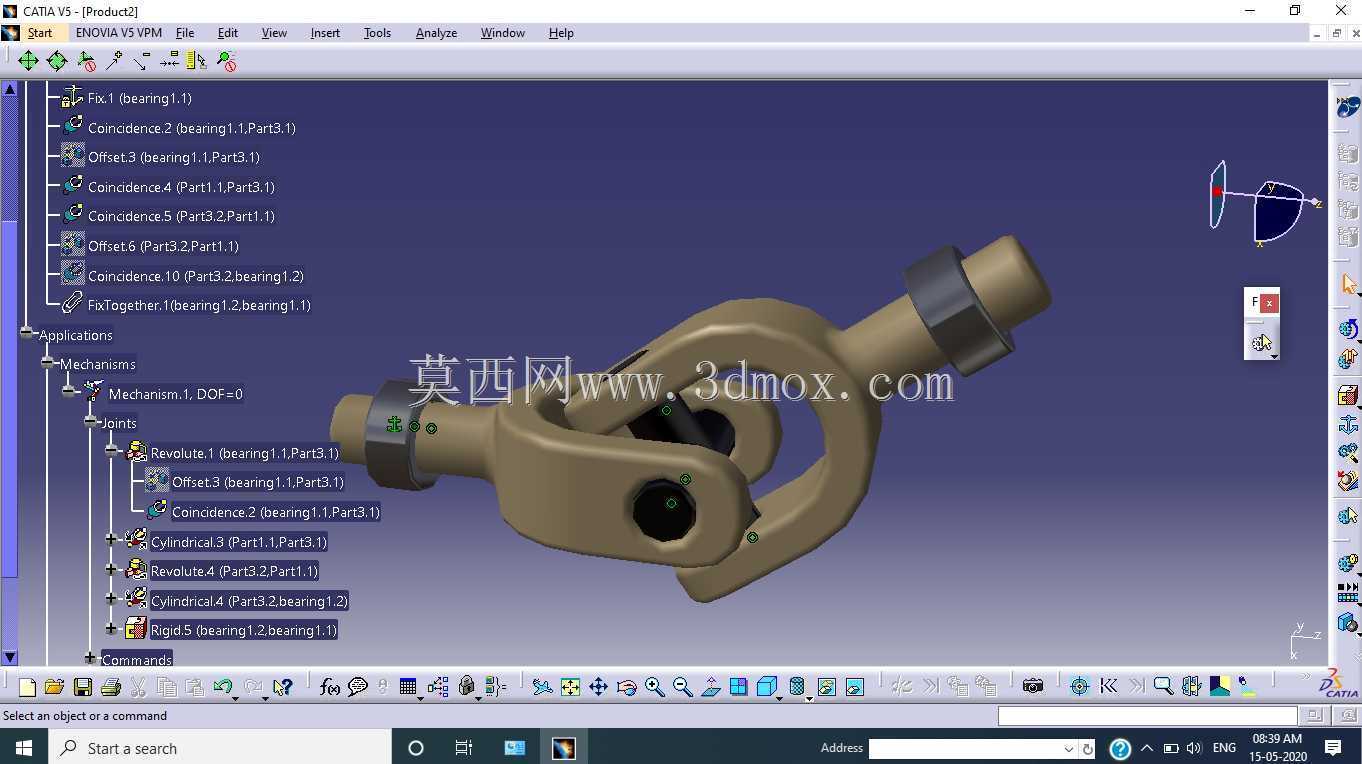

　　建模过程中需要重点关注铰接副的配合关系，十字轴与两个叉形接头的转动副要保证同轴度，两个转动轴线的空间垂直度误差需要控制在公差范围内，否则会导致转动阻力增大，传动过程中出现卡滞；同时所有配合面的粗糙度要求需要在模型的工程图模块里明确标注，轴颈与衬套的配合面需要达到较高的光洁度，降低摩擦磨损，非配合面可以适当降低粗糙度要求，控制加工成本。

　　这类万向接头的尺寸选型需要结合实际安装空间确定，接头的最大回转直径不能超过周边部件的最小间隙，避免转动过程中与周边结构发生刮碰；轴头的伸入长度也要匹配对接部件的轴孔深度，保证锁紧螺母可以可靠压紧，不会出现轴头窜动的问题。对于有高速传动需求的场景，还需要对整个接头做动平衡校验，在叉臂对应位置设置动平衡去重区域，避免高速转动时产生过大的离心振动，影响整个传动系统的稳定性。
