内燃机压缩型活塞密封环结构设计

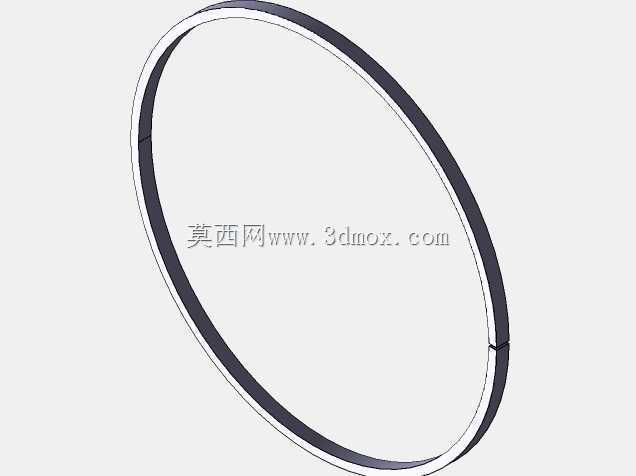

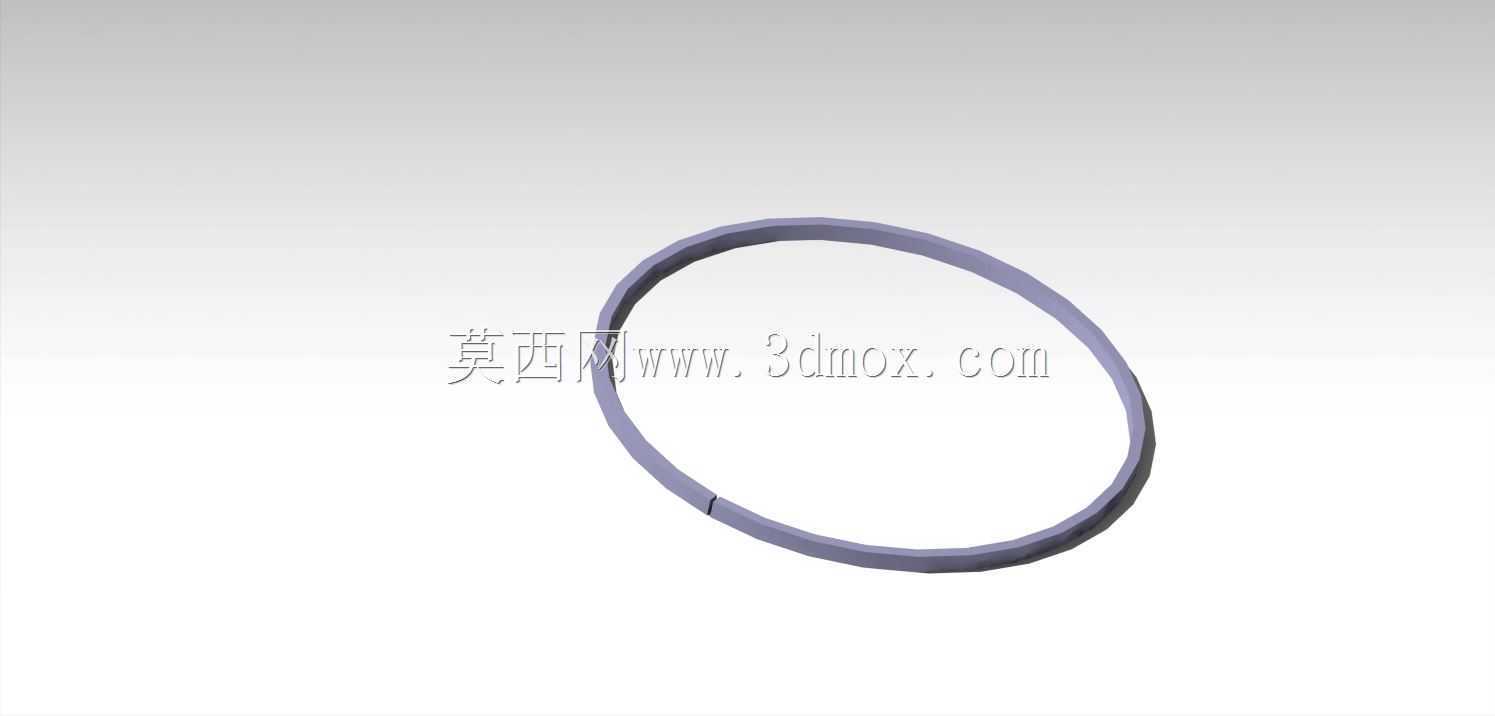

　　在往复式内燃机的核心运动副设计中，活塞环是直接决定燃烧室密封性能、机油耗控制水平与活塞组散热效率的关键薄壁零件，本次呈现的压缩型活塞环结构，主要适配中小排量四冲程汽油机与高速柴油机的活塞头部安装需求，是活塞组三道环配置中承担核心气密封作用的首道环结构。从实际装机工况来看，该类活塞环长期处于180℃至320℃的高温工作区间，需要同时承受燃烧室爆发压力带来的径向交变载荷、活塞往复运动带来的轴向冲击，以及与气缸壁高速滑动摩擦带来的磨损，因此结构设计上的每一处细节都直接关联整机的动力输出效率、排放水平与大修间隔周期。

　　设计阶段首先要匹配的是气缸套的内径公差带，该环的自由状态为非正圆的开口环形结构，开口间隙在自由状态下远大于装机工作状态，装入气缸后依靠环自身的弹性张力均匀贴靠在气缸壁面上，形成第一道径向密封面；而环的上下端面则与活塞环槽的上下端面贴合，形成轴向的曲折密封路径，阻断燃烧室高压燃气通过活塞与缸壁间隙下窜的通道。不同于油环的刮油布油功能定位，该压缩环的核心作用是将燃烧室90%以上的燃气密封在燃烧室内，同时将活塞顶部吸收的30%左右的燃烧热量通过环体传导至气缸壁，再经由冷却系统带走，避免活塞顶部温度过高引发材料强度下降、爆震等问题。

　　从结构细节来看，该环的截面采用矩形基础截面设计，外圆面做了微小的桶面修型处理，这种修型能够在活塞高速往复运动时在环与缸壁之间形成厚度均匀的润滑油膜，避免局部干摩擦的出现，同时桶面结构在活塞发生摆动时也能保持良好的贴合状态，不会出现棱边刮油、密封失效的问题。环的开口端做了轻微的倒角处理，既可以避免安装时开口棱边刮伤气缸壁的珩磨网纹，也能减少工作过程中开口处的应力集中，降低环体断裂的风险。开口间隙的设计值严格匹配活塞与缸体的热膨胀系数差，冷态下的开口间隙控制在合理区间，既避免热态下环体受热膨胀顶死拉缸，也不会因为间隙过大导致燃气下窜量超标，引起曲轴箱压力过高、机油变质加速等问题。

　　安装边界上，该环需要匹配活塞头部对应位置的环槽尺寸，环槽的宽度公差、平面度、槽底直径都有严格的匹配要求，环与环槽的侧隙设计既要保证环在槽内能够自由浮动，适应活塞的热变形与摆动，也要控制侧隙在合理范围，避免环在槽内发生高频轴向振动引发的环岸疲劳损坏、泵油效应加剧等问题。实际装机过程中，该环的开口位置需要与其他活塞环的开口位置错开特定角度，不能形成贯通的泄漏通道，同时安装时需要使用专用的活塞环钳扩张环体，扩张量不能超过环的弹性极限，避免环体发生永久变形失去密封张力。

　　从应用场景延伸来看，该类压缩型活塞环除了应用在车用内燃机上，也广泛适配通用小型汽油机、摩托车发动机、小型柴油发电机组、农用机械动力头等往复式动力设备，不同应用场景下的环体表面处理会有差异，比如高负荷柴油机用环会在外圆面做镀铬、喷钼处理提升耐磨性能，通用小动力机型则会采用氮化处理提升环的表面硬度与疲劳强度，但核心的结构设计逻辑始终围绕密封可靠、耐磨性能好、摩擦损失小这几个核心目标展开。在三维建模过程中，需要重点还原环的自由状态型线、开口结构、截面修型细节，这些参数是后续做有限元分析环的张力分布、接触压力分布、运动动力学仿真的基础，模型的精度直接影响后续仿真结果的可靠性，也能为实际生产过程中的工装设计、模具开发提供准确的数模依据。
