小型电动搅拌混合装置结构设计

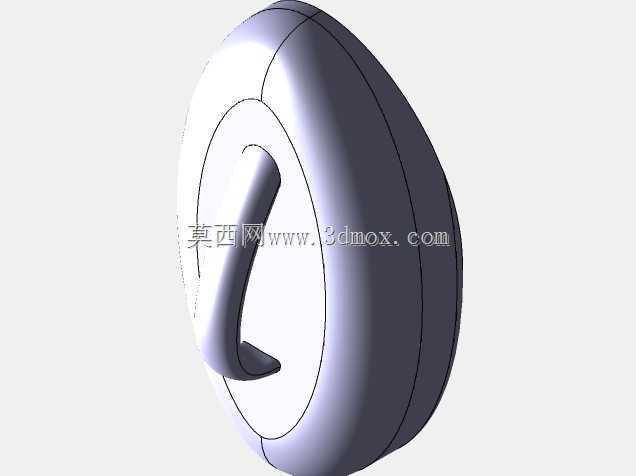

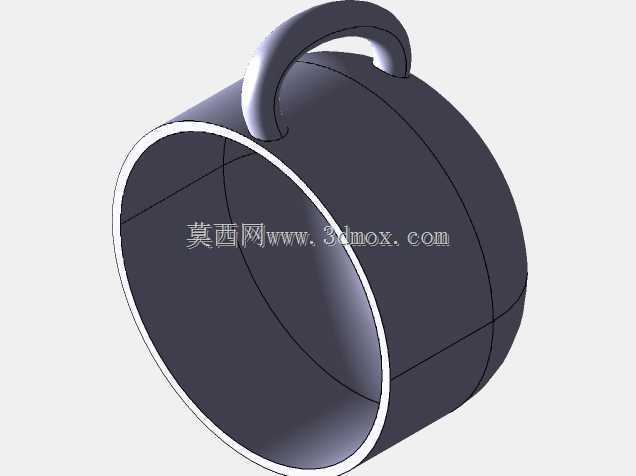

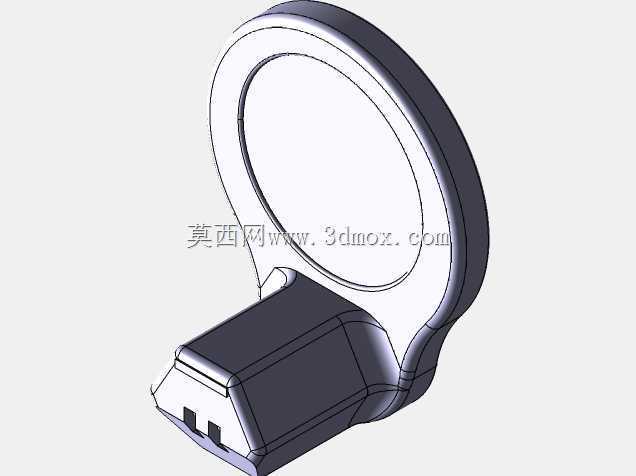

　　在精细化工、食品配料、实验室小剂量物料调配的场景中，这类小型电动搅拌装置的使用频率极高，不同于大型工业搅拌罐的重载设计，该结构更偏向小容积、高混匀效率的作业需求，常见于日化小样配制、实验室试剂混合、小型餐饮门店浆料搅拌等场景，能够在有限的操作空间内完成低粘度到中等粘度物料的均匀混合，避免人工搅拌带来的混匀度不足、劳动强度大的问题。从结构设计逻辑来看，该装置采用上下对称的环形壳体作为主体承载框架，上部环形结构预留了物料投放与观察的开口空间，下部壳体集成了动力传输与搅拌桨固定的基座，两侧的挂钩式结构并非冗余设计，一方面可以在作业时通过卡扣快速固定在配套的容器口沿，避免搅拌过程中整机晃动偏移，另一方面也方便使用者在不同容器间快速转移设备，

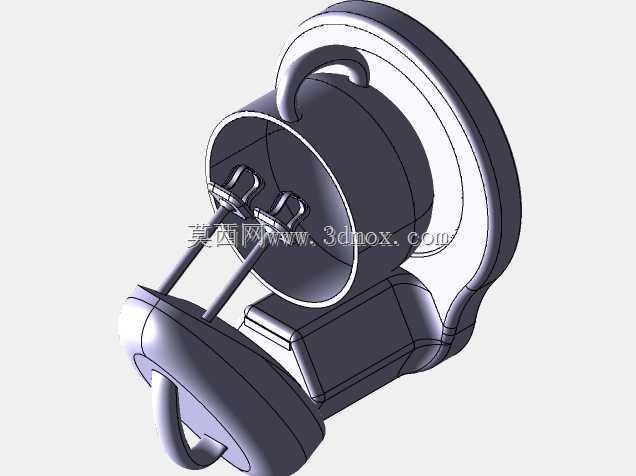

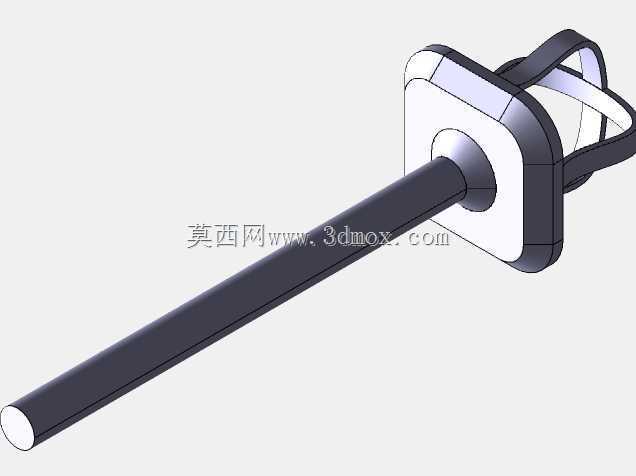

　　无需额外的安装支架即可完成临时固定，适配直径在一定范围内的圆形容器，安装边界不需要额外的螺栓紧固，靠挂钩的卡接限位即可满足作业时的稳定性要求。搅拌执行部分采用双平行搅拌杆的设计，区别于单桨叶搅拌容易在中心形成搅拌死区的问题，双杆结构在转动过程中能够形成两个相互干扰的流场，让容器内的物料在径向和轴向都能形成充分的紊流，对于含有少量固体颗粒的悬浮液、粘度不高的膏状物料，都能在较短时间内达到均匀混合的效果，搅拌杆的固定端直接与下部壳体内的动力输出轴连接，传动路径短，动力损耗小，不需要复杂的齿轮减速结构就能满足小扭矩搅拌的作业需求。外形设计上整体采用圆润的流线型壳体，没有突出的尖锐棱角，一方面是避免日常操作时磕碰划伤操作人员，

　　另一方面光滑的外表面也方便作业完成后的清洁擦拭，不会在结构缝隙中残留物料残渣，符合食品、日化类生产场景的卫生清洁要求。壳体的尺寸设计充分考虑了手持操作的便利性，主体最大外径控制在单手握持可稳定持握的范围内，整机重量集中在下部动力段，手持操作时重心靠下，不容易出现头重脚轻的操控不适感，即使是长时间连续手持作业，也能降低操作人员的手腕负荷。在结构细节处理上，搅拌杆与壳体衔接的位置做了密封结构的预留设计，能够避免搅拌过程中物料飞溅进入壳体内部损坏动力组件，上部的环形挡边结构也能在一定程度上阻挡搅拌时溅起的物料向外洒落，减少作业过程中的物料浪费与台面污染。从设计思路的落地性来看，该结构没有采用复杂的定制化零件，

　　大部分壳体结构都可以通过注塑工艺批量生产，搅拌杆采用标准金属圆杆加工即可，生产制造成本可控，后期维护时如果搅拌杆出现磨损变形，也可以快速更换，不需要拆解整机的核心动力部分，降低了设备的全生命周期使用成本。在实际选型适配时，需要注意该结构的搅拌扭矩上限，针对粘度过高的物料不建议使用，避免动力过载损坏传动部件，安装时要确保两侧挂钩完全卡入容器口沿，确认设备固定稳定后再启动运行，作业过程中不要将手或其他工具伸入搅拌区域，避免发生安全隐患。该结构的三维建模过程中，重点处理了壳体曲面的顺滑过渡、搅拌杆与安装孔的同轴度配合、挂钩结构的强度校核几个核心部分，确保虚拟装配时没有干涉问题，后续开模或者3D打印验证时能够一次装配成功，减少反复修模调整的工作量。
