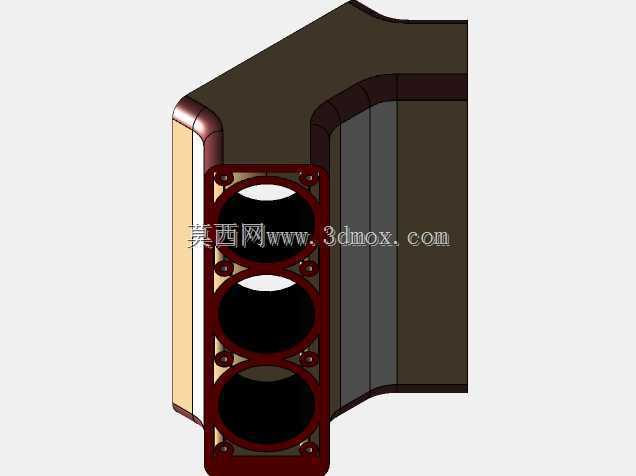

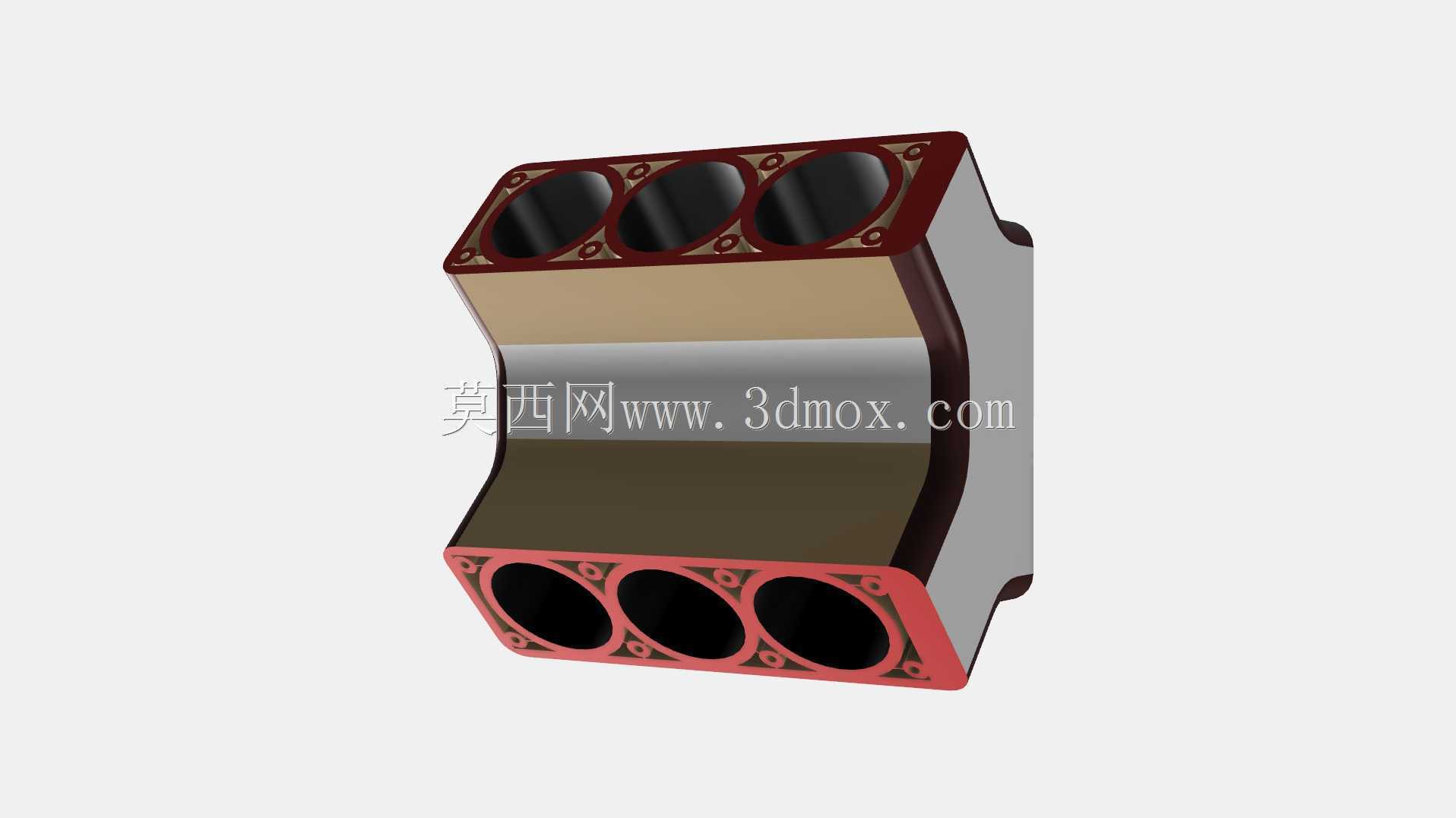

V型六缸发动机上半缸体结构设计

　　在乘用车动力总成、中小型工程机械动力单元的开发流程里，缸体作为整台内燃机的核心承载基体，所有曲柄连杆机构、配气机构、附件驱动系统的安装定位都要依托缸体的加工基准来实现，V6机型因为天生的动平衡优势、紧凑的V型布局，在中大排量乘用车型、轻型作业设备里一直有稳定的应用场景，其上半缸体的结构设计合理性，直接决定了整机的刚度表现、密封性能、冷却润滑回路的布置效率。

　　做这个上半缸体的结构设计时，最先要敲定的是两列气缸的夹角参数，常规V6机型多采用60度夹角设计，这个角度下曲轴的曲柄销布置可以实现均匀的点火间隔，一阶、二阶往复惯性力都能通过结构本身实现自平衡，不需要额外加装平衡轴来抵消振动，能有效压缩整机的高度方向尺寸，给机舱布局留出更多冗余空间。缸体上半部分集成了气缸筒的上半段支撑结构、缸盖连接的螺栓孔位、冷却水道的上层回路、气门室的安装贴合面，每一处壁厚的设定都要经过反复的刚度校核：气缸筒周围的壁厚要兼顾活塞往复运动时的侧向支撑刚度，还要预留足够的水道流通截面，避免高负荷工况下缸筒局部过热导致活塞拉缸故障；两列气缸夹角中间的区域，是进气歧管、缸内直喷燃油轨、凸轮轴驱动链条的布置空间，设计时特意把这个区域的加强筋做了交错式布局，既不会过多占用附件安装空间，又能提升两列缸体之间的连接刚度，避免发动机高转速运行时两列缸体出现共振变形。

　　从安装边界来看，上半缸体的下端面要和下半曲轴箱做精准配合，结合面的平面度公差需要控制在0.05mm以内，一圈连接螺栓的孔位采用不等距布置，在曲轴主轴承座对应的位置加密螺栓孔，保证曲轴运转时的支撑力能均匀传递到整个缸体结构上；上端面和气缸盖连接的位置，每个气缸周围均匀布置8颗紧固螺栓，螺栓孔的沉头深度做了统一设定，保证缸盖压紧后气缸垫的受力均匀，不会出现局部密封失效导致的漏气、漏水问题。冷却水道的设计采用了纵向贯通式结构，从缸体前端的水泵进水口进入后，会优先围绕每个气缸筒的外壁做环绕流动，再通过缸体上端面的通水孔进入气缸盖，带走燃烧室、排气道周围的热量，水道内部的拐角处都做了圆角过渡，避免出现冷却水流动的死区，减少水垢沉积堵塞水道的风险。

　　在实际的整机装配场景里，上半缸体还要预留挺柱孔、机油道、传感器安装孔的位置：挺柱孔的中心线和对应凸轮轴的凸轮型面中心线要保证严格的同轴度，偏差超过0.1mm就会导致挺柱出现偏磨，缩短配气机构的使用寿命；主油道在缸体侧壁做了贯通式设计，从机油泵泵出的压力机油通过主油道分配到各个凸轮轴轴承、曲轴轴承、活塞冷却喷嘴位置，油道的孔径根据各个润滑点的机油流量需求做了差异化设定，保证高转速下各个摩擦副都能得到足够的机油润滑。缸体的外壁设计了多处附件安装凸台，发电机、空调压缩机、转向助力泵的安装支架都可以通过这些凸台直接固定在缸体上，凸台的背面都设计了放射状的加强筋，避免附件运转时的振动导致凸台根部出现应力开裂。

　　考虑到量产时的铸造工艺性，整个上半缸体的拔模斜度统一设定为1.5度，所有内部腔室的拐角都做了R3以上的圆角过渡，减少铸造时出现应力集中、砂眼缩松的概率；气缸筒的内壁预留了0.3mm的珩磨加工余量，后续精加工后可以达到要求的表面粗糙度，保证活塞环和缸壁之间的密封性能。两列气缸的顶面高度做了共面设计，加工时可以一次走刀完成铣削，减少加工工序的装夹次数，提升加工精度的一致性。在NVH表现优化上，缸体的外壁没有做完全平整的设计，而是根据模态分析的结果，在容易出现振动辐射的区域做了凹凸式的加强结构，打散缸体壁面的固有振动频率，避免和发动机燃烧激励频率重合产生共振，降低整机运行时的辐射噪音。
