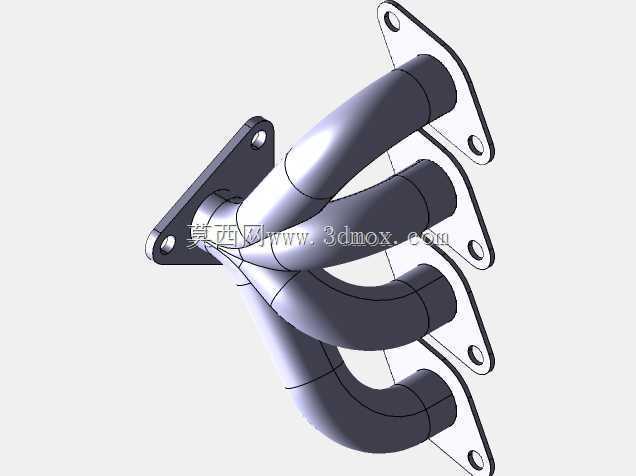

四缸发动机排气歧管结构设计方案

　　在往复式内燃机的进排气系统开发中，排气歧管的设计直接决定了发动机的排气效率、各缸排气均匀性以及整机动力输出表现，是发动机外围附件中对性能影响权重极高的核心部件。本次设计的四缸排气歧管，针对直列四缸自然吸气发动机的布局特点，采用等长支管的排布逻辑，从根源上规避各缸排气脉冲相互干扰的问题，避免出现排气倒灌、扫气不充分的工况缺陷。

　　从实际应用场景来看，这类排气歧管主要适配1.6L-2.0L排量的民用乘用车直列四缸发动机，安装位置位于发动机缸盖排气侧与三元催化器之间，工作环境长期处于600-900℃的高温排气冲刷状态，同时需要承受发动机运行过程中传递的振动载荷，以及冷热交变带来的热应力影响。设计过程中首先确定了四个支管的走向逻辑：每根支管对应一个气缸的排气道出口，采用平滑弯曲的圆弧过渡结构，全程避免出现直角弯折、截面突变的结构，尽可能降低排气气流在管内的沿程阻力，让每个气缸排出的高温废气能够以最小的压力损失汇入总管端，为后续三元催化器的快速起燃、涡轮增压器的高效驱动（若为增压机型）提供稳定的气流条件。

　　安装边界的设定完全匹配主流直列四缸缸盖的排气侧接口尺寸：缸盖侧采用四个独立的安装法兰，每个法兰上设置两个定位安装孔，孔位公差严格控制在±0.1mm范围内，保证安装时法兰面与缸盖排气道端面完全贴合，配合金属密封垫片实现高温高压下的密封效果，避免出现排气泄漏的问题。总管侧的连接法兰则匹配下游三元催化器的入口接口尺寸，法兰厚度设定为8mm，足够承受螺栓锁紧时的压紧力，同时不会因为法兰过厚导致整体重量超标。

　　结构设计过程中重点考量了热变形的补偿能力：支管的弯曲弧度预留了足够的热膨胀余量，当发动机进入满负荷工况、管壁温度快速上升时，管路可以通过自身的微变形释放热应力，避免因为热胀冷缩导致法兰连接处出现翘曲、漏气，甚至管路开裂的失效问题。管壁厚度统一设定为3mm，既能够满足高温下的结构强度要求，避免长期振动导致的管路疲劳断裂，又能控制整体重量，降低发动机外围附件的总质量，符合整车轻量化的设计趋势。

　　从功能特性来看，该排气歧管的各支管长度差控制在5mm以内，能够保证四个气缸的排气背压差值控制在2kPa以内，让各缸的排气阻力保持高度一致，避免出现个别气缸扫气不充分导致的燃烧效率下降、动力输出不平顺的问题。管路内壁的设计要求光滑无凸起，尽可能减少气流在管内形成的紊流，降低排气噪音的同时，提升排气脉冲的利用效率，对于自然吸气机型而言，合理的歧管设计甚至可以利用排气脉冲的负压效应，提升气缸的进气充量，进一步优化发动机的扭矩输出特性，尤其是在中低转速区间的动力响应表现。

　　在安装维护层面，所有法兰的螺栓孔位都预留了足够的扳手操作空间，不需要拆解周边其他附件就可以完成歧管的拆装更换，大幅降低后期的维护成本。法兰面的平面度要求控制在0.05mm以内，保证密封垫片能够均匀受压，长期使用也不会出现密封失效的问题。整个歧管的结构设计完全规避了应力集中的锐角结构，所有弯折处都采用大圆角过渡，从结构层面降低疲劳失效的风险，满足发动机至少30万公里使用寿命的设计要求。
