工业重载实心橡胶行走轮结构设计

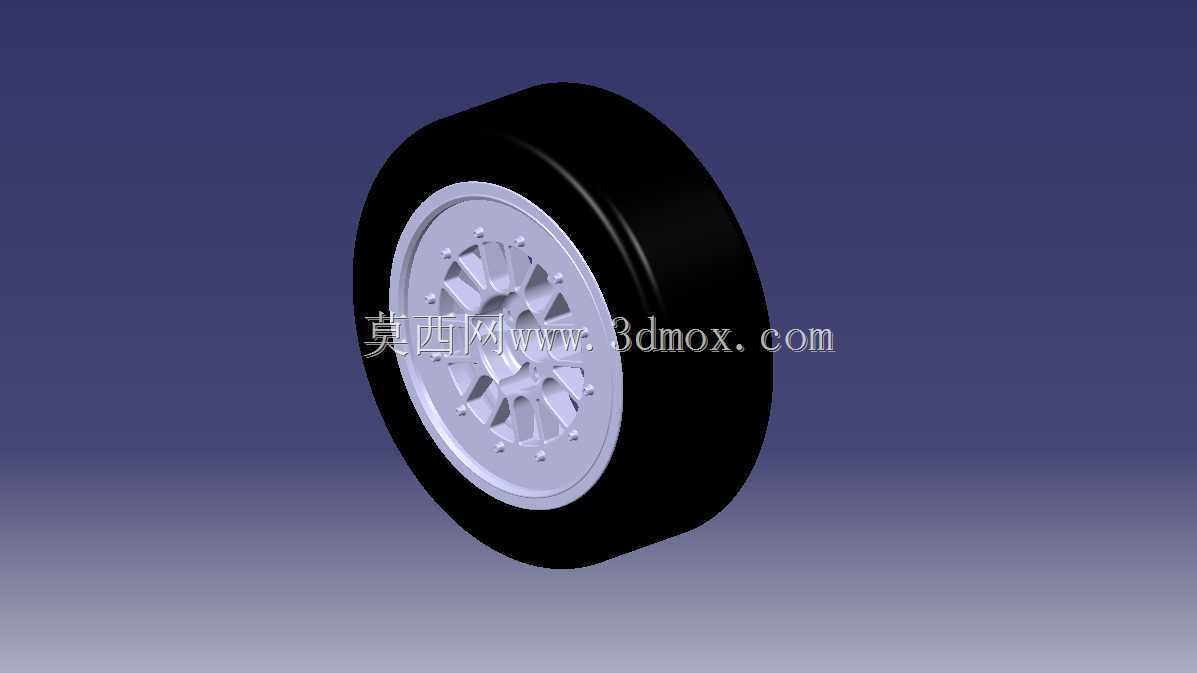

　　这款行走轮的结构设计，核心围绕工业场景下的重载移动需求展开，区别于民用轻型脚轮，其整体结构采用橡胶胎体与金属轮毂分体装配的形式，适配仓储物流台车、小型工业转运设备、车间工位器具的移动承载场景。在实际车间应用中，这类行走轮需要应对环氧地坪、硬化水泥地面甚至少量金属切屑散落的工况，因此胎体选用实心橡胶材质，避免充气胎存在的爆胎、扎漏风险，同时橡胶材质的阻尼特性可以吸收地面不平整带来的小幅振动，减少转运过程中设备上搭载的精密工装、加工工件受到的冲击。

　　从结构设计逻辑来看，轮毂部分采用对称式辐条结构，并非单纯为了外观造型，每一条辐条的截面都做了等强度过渡设计，从轮辋位置到中心安装轴孔位置，截面厚度逐步增加，能够将轮面受到的垂直载荷均匀分散到中心安装位，避免局部应力集中导致的轮毂开裂。轮辋位置设计有环形定位凸台，装配时橡胶胎体可以通过过盈配合卡装在凸台内侧，不需要额外的粘接工序，后期胎体磨损后可以单独更换橡胶部分，降低运维成本。中心安装孔位预留了标准轴承安装位，适配常规的深沟球轴承，安装时可以直接压装轴承，配合轴用挡圈实现轴向定位，不需要额外设计定制化的连接结构，能够直接适配市面上多数标准轮轴的安装尺寸。

　　在安装边界的考量上，这款轮的整体宽度控制在适配常规安装支架的尺寸范围内，轮缘位置做了圆角过渡，避免行走过程中剐蹭设备支架或者地面凸起物。胎面采用平直无花纹的设计，并非忽略抓地性能，而是针对室内硬化路面的使用场景，平直胎面可以最大化接地面积，降低单位面积的接地压强，减少对环氧地坪的损伤，同时在直行过程中不会因为花纹产生额外的滚动阻力，推动重载台车时更加省力。轮毂的安装端面设计有止口结构，和安装支架的配合面可以实现精准定位，避免轮组安装后出现偏摆，导致行走过程中出现轮体偏磨、设备走偏的问题。

　　实际选型应用中，这类轮组通常成对安装在设备底部，配合定向支架或者万向支架使用，单轮的承载能力需要结合设备自重加上额定装载重量核算，设计时已经预留了足够的安全系数，常规工况下额定承载范围内不会出现胎体永久变形、轮毂断裂的问题。和市面上常见的轻型塑料轮毂轮不同，这款轮的金属轮毂可以承受一定的侧向冲击力，比如设备在转弯过程中受到的侧向载荷，或者轻微碰撞时的冲击力，不会出现轮毂碎裂的情况。胎体的橡胶硬度经过调校，既保证足够的承重能力，不会因为重载出现过度形变，又能保留适当的弹性，过滤地面微小颠簸，在经过地面伸缩缝、小型凸起的时候不会产生明显的跳动。

　　在建模过程中，轮体的同轴度是核心控制参数，轮毂的中心轴孔、轮辋定位面、橡胶胎体的外圆面需要保证严格的同轴度，否则装配后轮体转动时会出现跳动，不仅推动时阻力增大，还会加速轴承和胎体的磨损。辐条部分的圆角过渡也做了细化处理，所有的棱边都做了R角处理，避免应力集中，同时铸造或者压铸生产时也能更好的成型，减少尖角位置的铸造缺陷。橡胶胎体和轮毂的配合面设计了环形防滑槽，压装后橡胶部分嵌入槽内，即使长时间使用受到交变载荷，也不会出现胎体和轮毂相对滑动、脱开的问题。

　　从应用场景延伸来看，这款轮不仅可以用在常规的工业转运台车上，也可以适配小型牵引拖车、自动化AGV小车的从动轮使用，只要安装轴径和承载能力匹配，不需要做额外的结构修改。轮体的转动阻力经过优化，轴承位的尺寸公差控制在合理范围，压装轴承后不会出现过紧卡滞或者过松旷量的问题，空载和重载状态下都能保持顺畅转动，减少人力推动或者AGV牵引的动力损耗。针对部分需要防静电的工况场景，胎体橡胶也可以替换为防静电橡胶材质，结构本身不需要做任何调整，即可满足电子车间、易燃易爆品转运场景的防静电需求，整体结构的通用性较强，能够覆盖多数室内工业移动场景的使用需求。
