交流稳压器用双面离心叶轮结构

　　在交流稳压设备的散热与流体循环系统中，双面叶轮是承担介质驱动核心功能的旋转部件，这类叶轮不同于常规单侧叶片的离心轮结构，其双侧布置叶片的形式能够在有限的安装腔体内实现双向介质推送，适配稳压设备内部紧凑的流道布局，减少单侧叶轮带来的轴向力不平衡问题，降低配套轴承的轴向载荷，延长旋转支撑部件的服役周期。从实际应用场景来看，这类双面叶轮主要搭载于中小功率交流稳压器的强制风冷循环单元，部分油浸式稳压设备的内部油循环驱动也会采用同结构叶轮，设备运行时叶轮随配套电机轴同步旋转，带动空气或绝缘油在设备腔体与散热翅片之间形成定向循环，将调压模块、绕组、触点等发热部件产生的热量持续带出，避免核心部件因温升过高出现绝缘老化、触点氧化、参数漂移等问题，保障稳压输出的精度与设备运行稳定性。

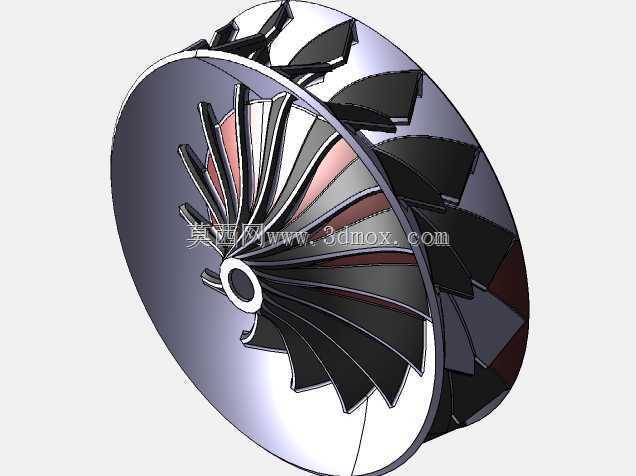

　　从功能特性上看，该叶轮采用双侧非对称叶片布局，靠近安装轴端的叶片曲率更大，负责叶轮中心区域的介质导入，外侧叶片的出口安装角经过匹配调整，能够在额定转速下实现更高的介质出口压力，同时降低叶片出口处的湍流损耗，减少叶轮旋转过程中的气动或液动噪声，避免稳压设备运行时出现额外的振动干扰。叶轮中心设置标准轴孔与键槽配合位，安装时可直接与电机输出轴配合，通过轴端挡圈实现轴向定位，无需额外设计复杂的连接法兰，能够适配行业内通用的小型驱动电机安装尺寸，降低配套采购与装配的成本。

　　设计过程中采用扫掠成型的方式构建叶片曲面，先根据流道的进出口尺寸确定叶轮的整体外径与轮毂直径，再结合额定转速下的流量、压升参数计算叶片的进出口安装角，通过引导线扫掠生成双侧叶片的基础曲面，之后对叶片与轮盘、轮盖的连接位置做圆角过渡处理，减少应力集中点，避免叶轮高速旋转时在连接位置出现疲劳裂纹。双侧叶片的相位角经过错位排布，能够抵消部分叶片通过频率带来的振动，让叶轮运行时的动平衡精度更容易达到G2.5级的通用工业旋转件要求，减少出厂前动平衡校正的工序时长。

　　从安装边界来看，该叶轮的整体轴向厚度控制在配套电机轴伸长度的允许范围内，轮盘背面与电机端盖之间预留足够的安全间隙，避免旋转过程中出现动静摩擦，叶轮外径与安装腔体内壁之间的间隙控制在叶轮直径的千分之五到千分之八之间，间隙过大会导致介质回流降低效率，间隙过小则会因为加工装配误差出现擦碰风险。叶片的前缘做了钝化处理，能够减少介质中混入的微小杂质对叶片前缘的冲蚀磨损，提升叶轮在非洁净介质环境下的使用寿命。在实际选型匹配时，需要结合设备的散热功率计算所需的循环流量，再根据流道的阻力特性确定叶轮需要提供的压头，匹配对应转速的驱动电机，同时要核算叶轮的转动惯量，避免电机启动时出现过载堵转的问题。这类双面叶轮的结构形式也可迁移应用到小型通风设备、微型泵类产品中，通过调整叶片的曲率、数量、进出口角度，即可适配不同的介质输送参数需求，具备较强的结构拓展性。
