汽车座椅角度调节锁止支撑构件

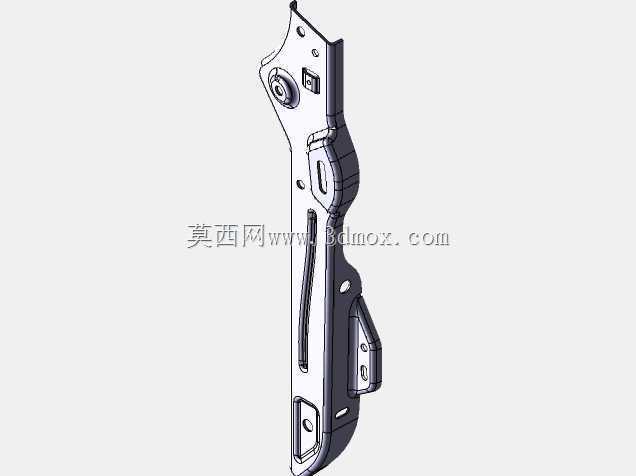

　　该构件属于汽车座椅调节系统的核心承载部件，主要应用于乘用车、商用车的前排手动调节座椅结构中，承担座椅靠背角度锁止、调节过程承载以及座椅侧部结构支撑的作用，在座椅日常使用过程中需要反复承受靠背翻转的交变载荷，同时在车辆发生碰撞工况时需要配合调角器核心件传递载荷，约束靠背位移，保障乘员舱内的乘坐安全。从结构设计逻辑来看，该构件采用冲压钣金一体化成型的主体结构，整体为长条形变截面设计，沿长度方向根据受力分布设置了多组不同高度的加强筋与翻边结构，在构件上部设置了与调角器核心转轴配合的安装孔位，孔位周边做了局部增厚的翻边强化处理，避免转轴反复转动过程中出现孔位磨损、变形的问题；中部区域预留了调节手柄的联动卡槽与锁止齿板的运动避让空间，

　　卡槽的形位公差控制在±0.1mm范围内，保证调节操作时手柄行程顺畅，无卡滞、虚位过大的问题；下部设置了与座椅坐垫侧安装板连接的固定孔组，孔位采用腰型孔与圆孔组合的设计，既可以补偿焊接、装配过程中产生的尺寸公差，也能保证安装完成后构件的固定强度，避免长期使用后出现连接松动的问题。在安装边界方面，该构件安装于座椅坐垫与靠背的连接侧部，整体安装后突出座椅侧护板的尺寸控制在12mm以内，避免与周边的内饰护板、安全带卷收器等部件产生运动干涉，构件的运动行程完全覆盖座椅靠背从设计初始位置到最大后仰位置的全部角度范围，锁止状态下构件与锁止齿块的啮合长度不小于6mm，保证锁止可靠，不会出现受冲击后脱挡的问题。从实际使用场景出发，

　　该构件的表面采用电泳防锈处理，能够适应车内高低温交变、高湿度的使用环境，避免长期使用后出现锈蚀导致的调节卡滞问题；构件的边缘全部做了圆角钝化处理，避免装配、维修过程中划伤操作人员，同时也防止长期震动过程中割伤周边的线束、内饰面料。在设计校核过程中，需要重点验证构件在1500N·m的冲击载荷下的变形量，要求最大塑性变形量不超过2mm，保证碰撞工况下靠背不会出现过量后移；同时需要完成10000次调节循环的耐久测试，测试后构件的磨损量不超过0.2mm，锁止功能无失效，调节力矩保持在设计要求的范围内，不会出现调节过松或者过紧的问题。该构件的结构设计充分考虑了冲压工艺的成型性，所有弯折位置的圆角半径均大于板材厚度的1.5倍，

　　避免冲压过程中出现开裂、起皱的问题，同时减少了不必要的异形结构，降低模具开发的复杂度与生产成本，适合大批量的冲压生产作业，在装配环节可以直接通过点焊与座椅侧连接板固定，无需额外的加工工序，适配现有座椅生产线的装配节拍，能够有效提升整椅的装配效率。
