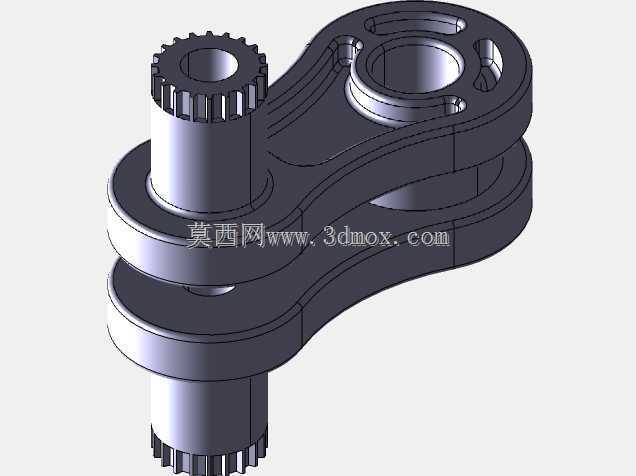

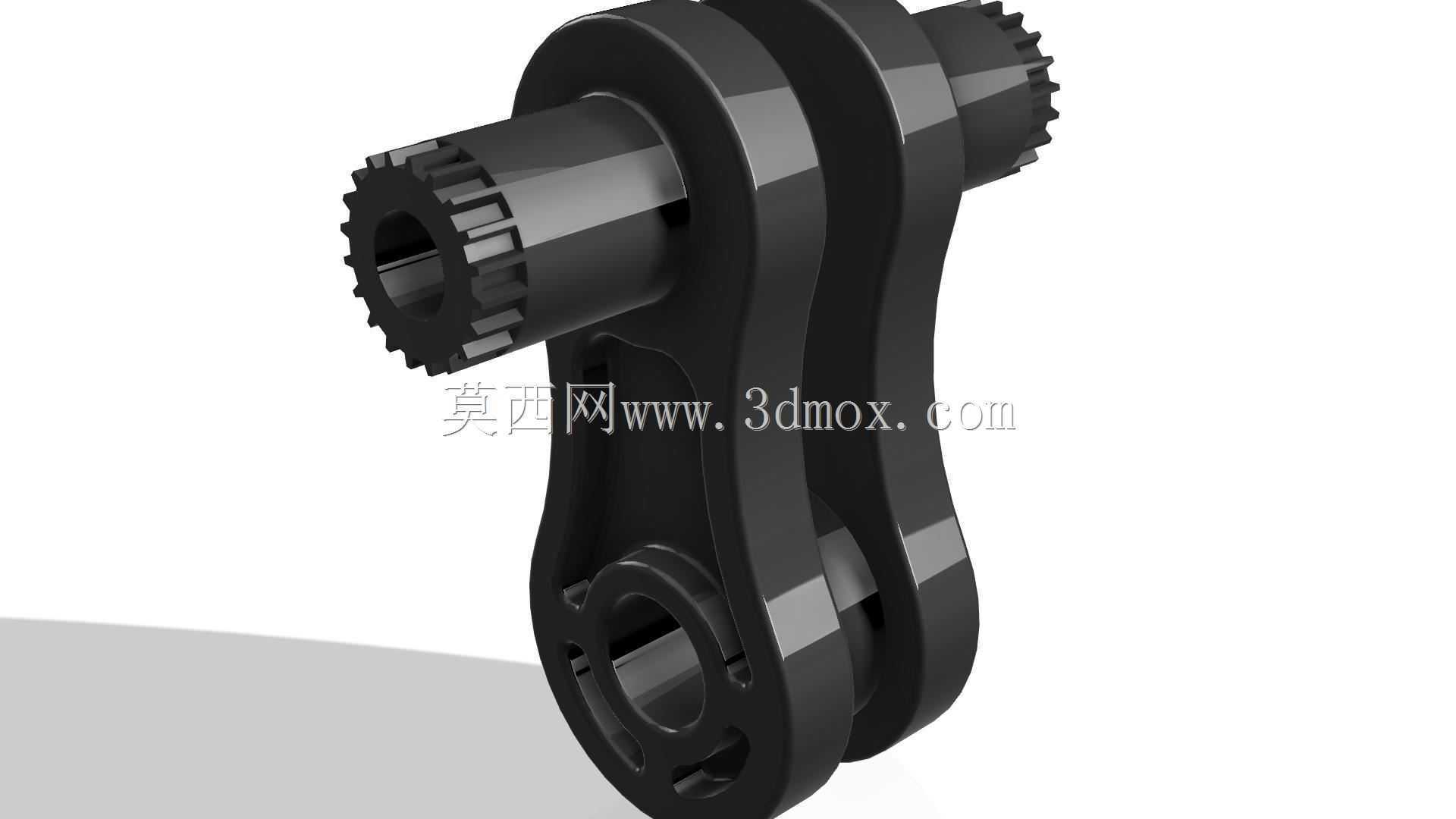

在中小型动力传输、往复式运动转换机构的设计场景中,这类双支撑花键曲轴是核心的运动转换载体,常见于小型内燃机、高压柱塞泵、往复式压缩机以及特种工业缝纫机的动力端结构中,承担着将旋转动力转化为直线往复驱动力,或是将往复做功的力转化为旋转扭矩输出的核心作用。不同于传统单拐曲轴的悬臂支撑结构,该构件采用双侧一体式支撑臂设计,两个平行的连接臂将两端的花键轴段与中部的曲柄销连为整体,从结构刚度上规避了悬臂结构在交变载荷下容易出现的轴端挠曲问题,尤其适配转速区间在1500-3000rpm、持续输出扭矩在120N·m以内的中载连续作业工况。
从设计逻辑来看,建模阶段优先以二维草绘的轮廓约束为核心基准:首先确定两端花键轴的同轴度公差基准,两个外花键段采用渐开线齿形,模数取1.5,齿数22,压力角30°,这种花键规格的选择兼顾了轴上零件的周向固定可靠性与装配便利性,相比平键连接能承受更大的冲击载荷,也避免了单键连接带来的轴截面应力集中问题。中部曲柄销的轴线与两端主轴颈轴线的偏心距严格按照机构行程要求设定,偏心距的尺寸公差控制在±0.02mm以内,直接决定了从动往复构件的行程精度,若偏心距偏差过大,会导致往复件出现行程超限、运动卡滞甚至侧向外力过载损坏密封件的问题。
外形与安装边界层面,两端花键轴的轴肩位置设计有定位止口,装配时可直接与箱体上的滚动轴承内圈端面贴合,不需要额外加装调整垫片来控制轴向窜动,轴向窜动量可通过轴肩与轴承的配合公差控制在0.1-0.3mm的合理区间,既避免了窜动量过大带来的运转异响,也防止了轴向间隙过小导致的轴承热胀卡滞。两个平行支撑臂的外侧做了圆弧过渡处理,没有尖锐的棱角结构,一方面是为了减少运转过程中的空气阻力与风噪,更重要的是消除了直角连接处的应力集中点,在交变载荷长期作用下,不会在臂板与轴段的连接位置萌生疲劳裂纹。支撑臂的厚度经过刚度校核,在额定载荷下的最大形变量不超过0.05mm,保证曲柄销与主轴颈的平行度始终维持在公差范围内,避免连杆组件出现偏磨。
实际应用中,该曲轴的中部曲柄销位置需要配套安装剖分式连杆大头轴瓦,轴瓦与曲柄销的配合间隙控制在0.03-0.06mm,间隙过小会导致润滑脂无法形成有效油膜,出现干磨烧瓦的故障,间隙过大则会产生冲击载荷,加速零件疲劳失效。两端的花键段一侧用来安装动力输入的带轮或者齿轮,另一侧可根据需求安装飞轮或者位置编码器,花键的配合长度预留了足够的安装空间,不会出现轴上零件装配到位后仍有悬空段的问题。建模过程中对所有的棱边都做了R0.5-R2的圆角处理,尤其是轴径变化的位置,圆角的设置完全匹配机械加工的工艺要求,不会出现设计上无法加工的清角结构,减少了后续数控加工的编程难度,也避免了热处理过程中因为棱角应力集中导致的淬火开裂问题。
从结构受力的角度分析,这种一体式双板支撑的曲轴结构,相比单板悬臂曲轴的抗扭刚度提升了40%以上,在承受峰值冲击载荷时,两个支撑板可以均匀分担曲柄销传递来的作用力,不会出现单板结构单侧受力导致的轴段倾斜问题。在润滑设计的适配性上,曲轴的主轴颈与曲柄销内部可预留贯通的润滑油道,建模时可根据实际润滑需求在对应位置添加油孔特征,压力润滑的油脂可通过主轴颈的油道直接输送到曲柄销的摩擦面,保证高速运转时的润滑可靠性。整个构件的材质适配范围较广,常规工况下可采用45钢调质处理,表面淬火硬度达到HRC45-50即可满足耐磨要求,在有腐蚀环境或者轻量化需求的场景下,也可替换为高强度铝合金或者不锈钢材质,模型的特征参数可直接调整适配不同材质的加工余量要求,不需要重新构建整体轮廓。
