内燃机活塞组件三维结构设计

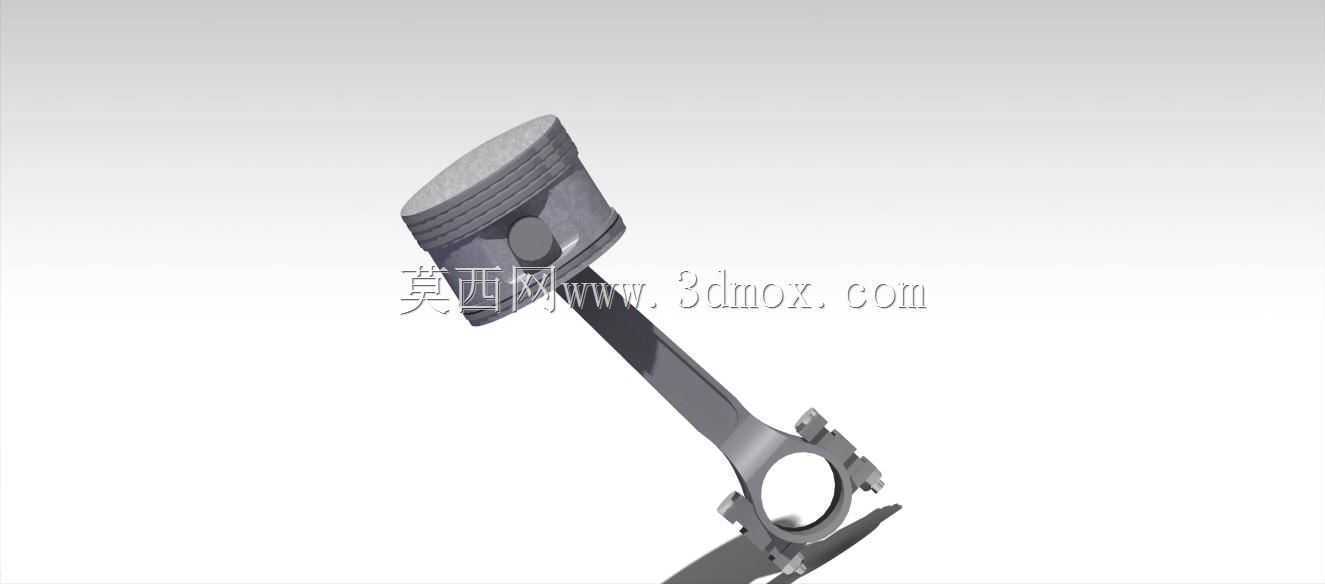

　　在往复式动力机械的结构体系中，活塞与连杆组成的运动副是核心做功单元，这套组件的设计精度直接决定了整机的动力输出效率、运行可靠性与服役寿命。从实际工程应用场景来看，这类活塞连杆组件广泛适配于小排量通用汽油机、小型空压机、微型液压动力单元等设备，承担着将燃烧压力或流体压力转化为旋转扭矩的关键作用，是动力转换环节中不可或缺的运动部件。

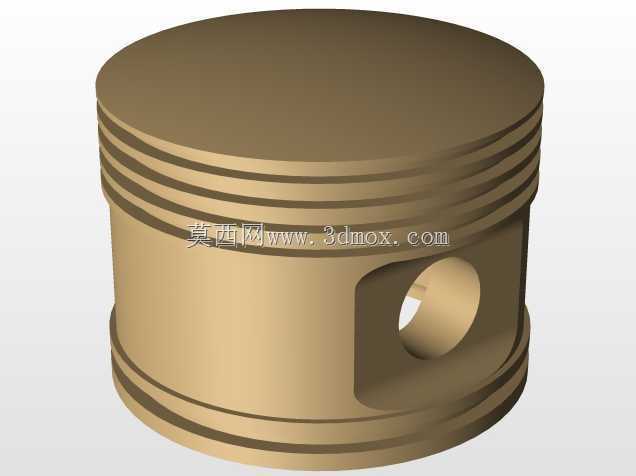

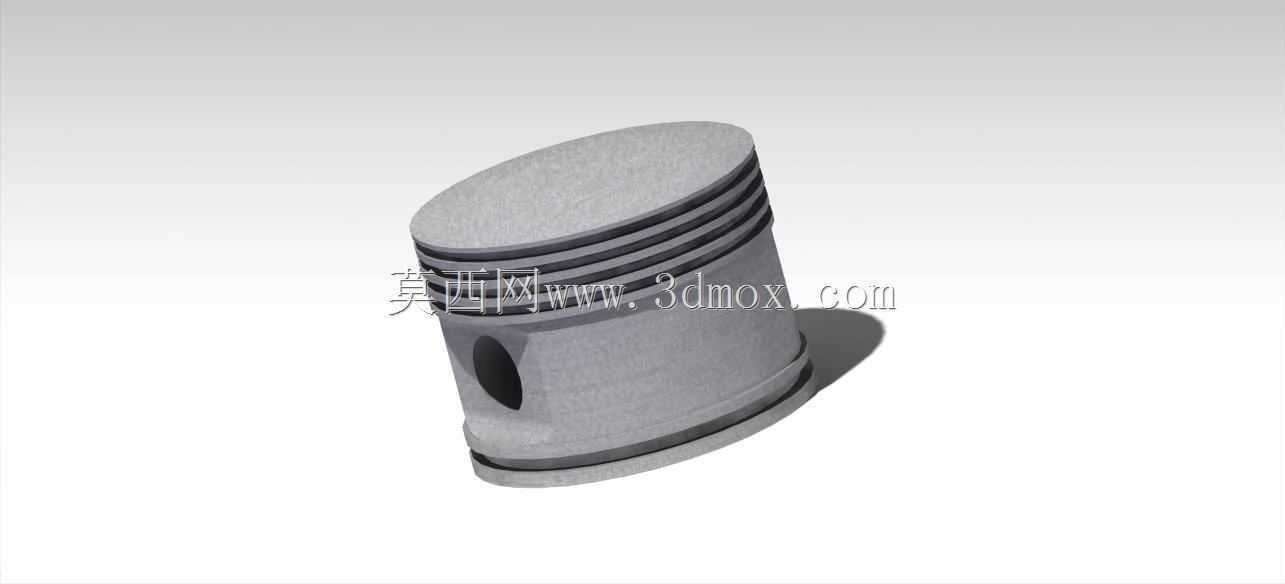

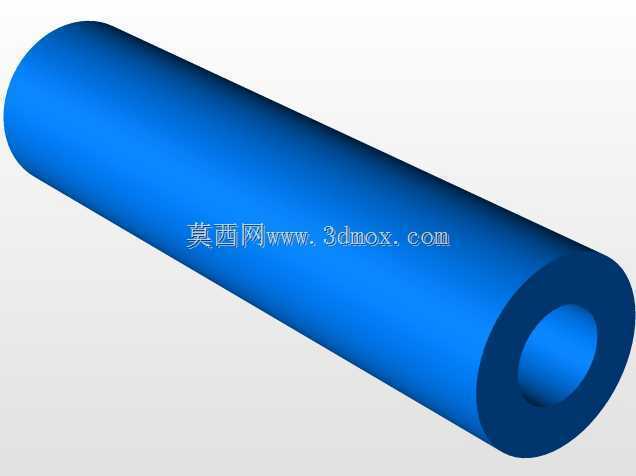

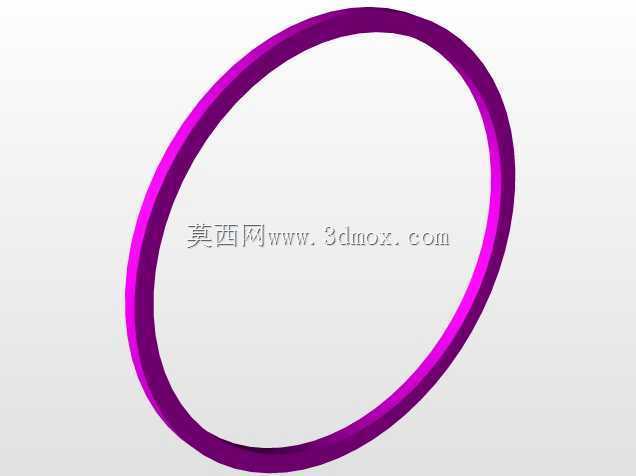

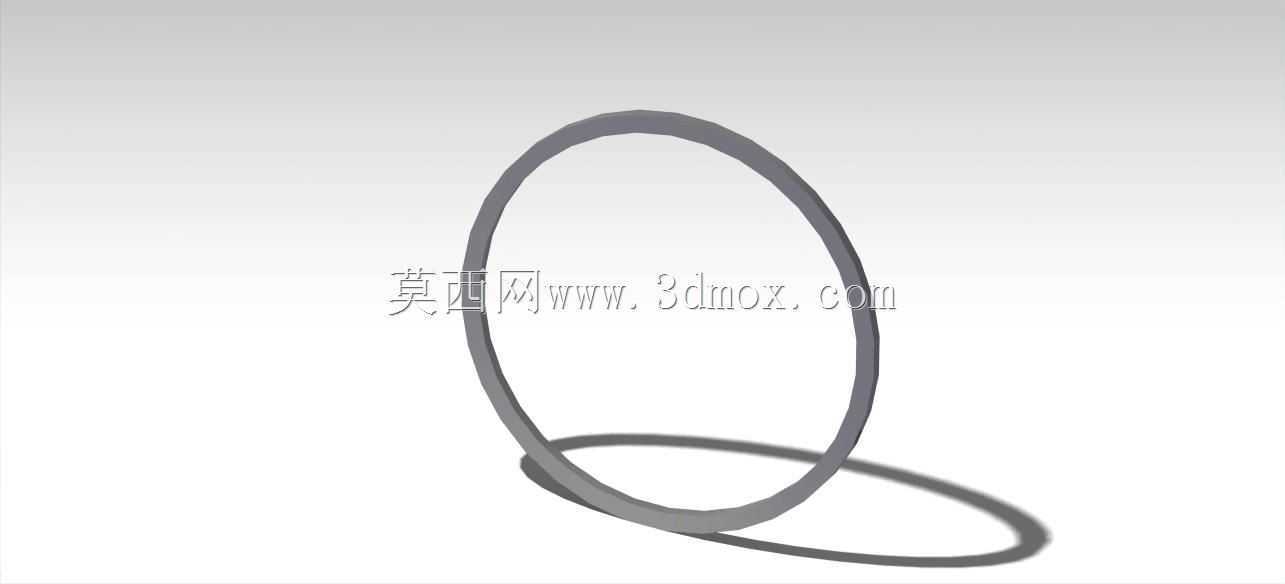

　　从功能特性层面拆解，活塞头部的多道环槽结构是设计的核心细节之一，上部环槽用于安装气环，保证燃烧室的密封性能，避免做功过程中高压气体窜入曲轴箱造成动力损失，下部环槽用于安装油环，能够在活塞往复运动时刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞销座的开孔结构经过同轴度优化，与活塞销采用过渡配合设计，既保证了运动过程中连接的刚性，又能预留合适的热膨胀间隙，避免高温工况下销座与活塞销抱死失效。活塞裙部的型线设计并非正圆柱结构，而是根据热变形规律做了微椭圆修正，在工作温度升高后裙部会膨胀趋近正圆，保证与气缸壁的贴合均匀，避免出现偏磨、拉缸等故障。

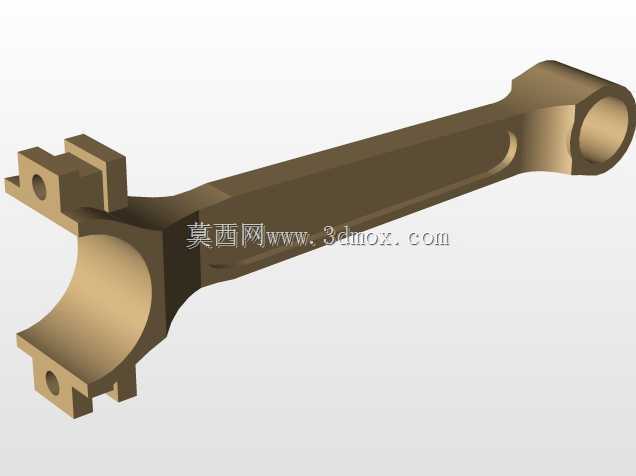

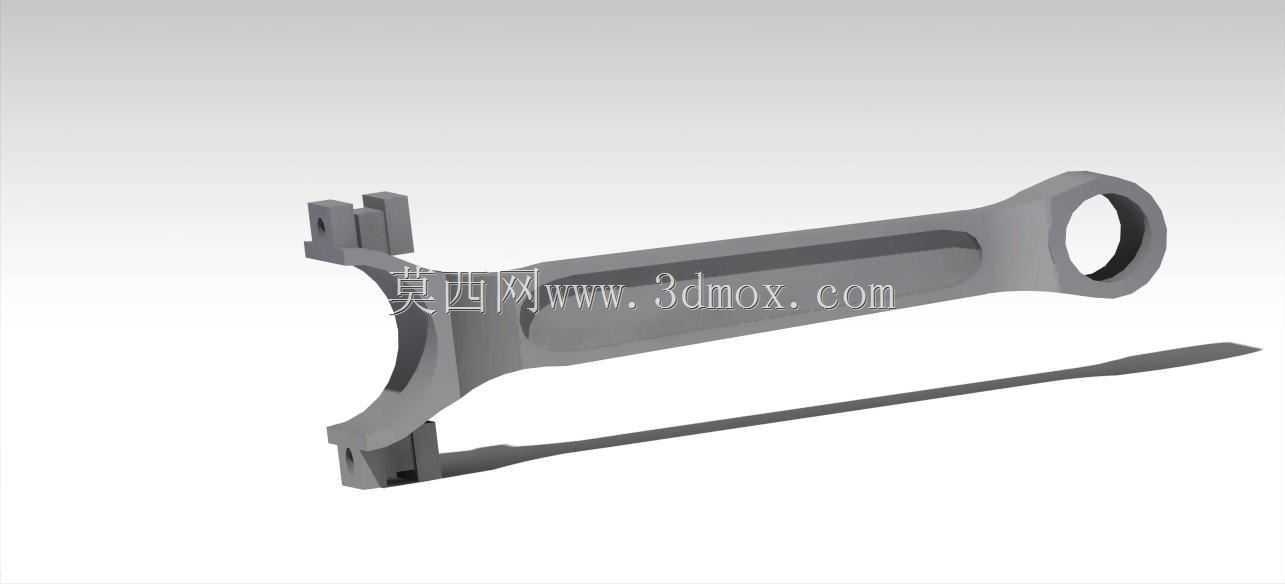

　　设计过程中需要优先考虑运动边界的约束条件，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，通常冷态下预留0.02-0.05mm的配合间隙，具体数值根据材质的热膨胀系数调整。活塞的总高度需要匹配气缸的行程长度，保证活塞运行到上止点时不会碰撞气缸盖，运行到下止点时不会脱离气缸套的导向范围。连杆的大小端中心距是决定压缩比的关键参数，设计时需要严格控制中心距的尺寸公差，同时保证大端与曲轴连杆轴颈、小端与活塞销的配合精度，避免因尺寸偏差导致压缩比偏离设计值，影响整机的动力输出特性。

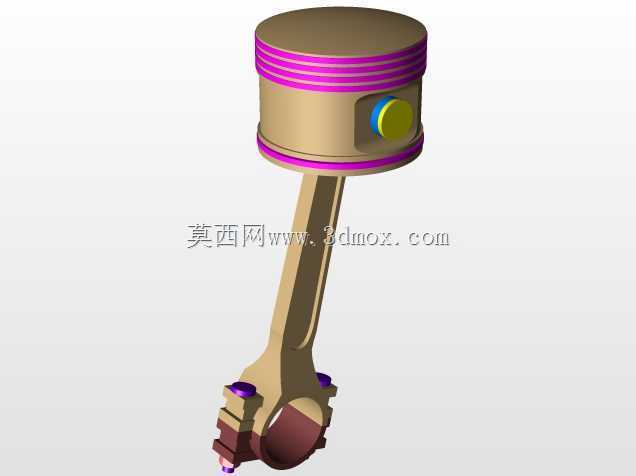

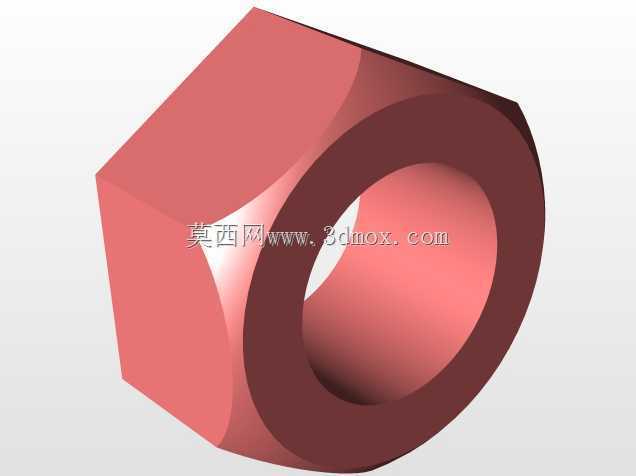

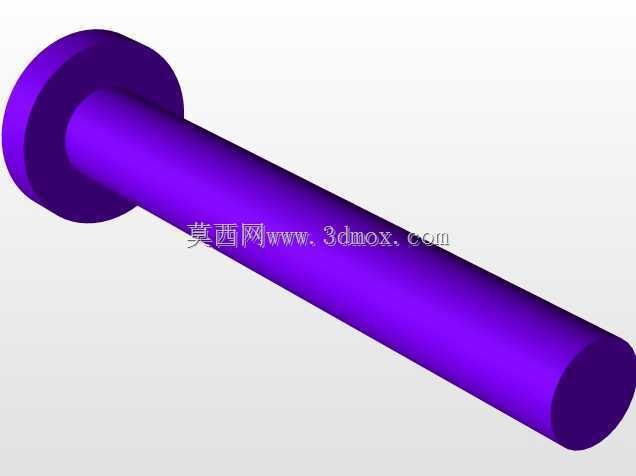

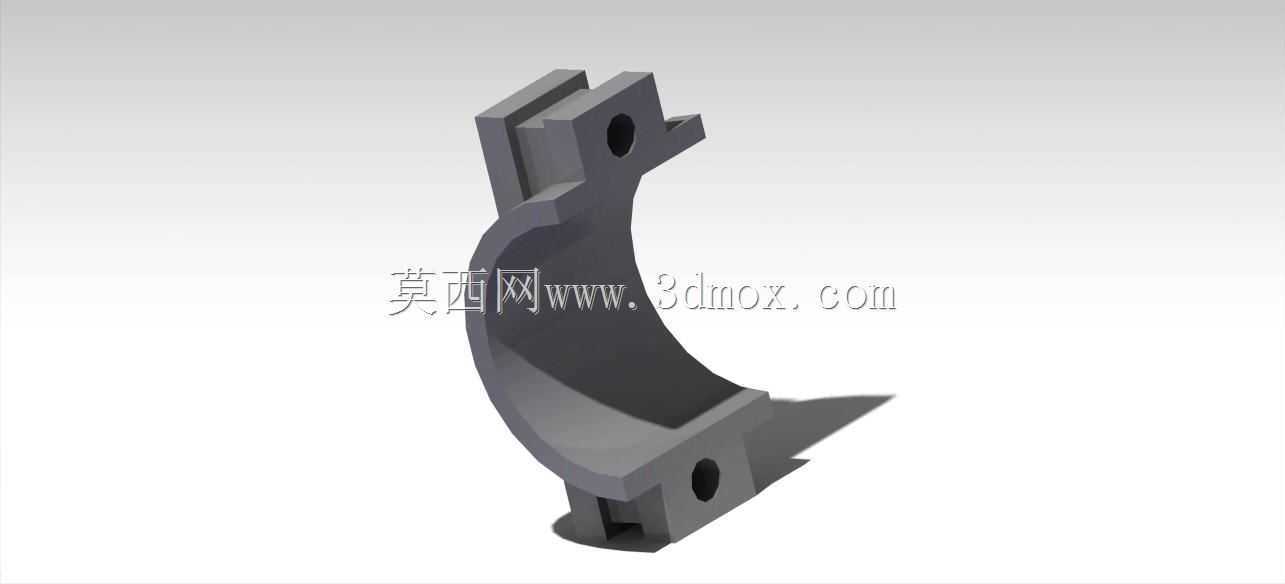

　　从安装适配的角度来看，这套组件的装配需要遵循严格的工艺顺序，首先将活塞销与连杆小端组装，通过活塞销卡环实现轴向定位，防止活塞销在运动过程中轴向窜动刮伤气缸壁。活塞环的安装需要错开各环的开口位置，避免开口对齐造成漏气通道。连杆大端的轴瓦需要根据曲轴连杆轴颈的尺寸选配，保证合适的配合间隙，形成稳定的润滑油膜，减少运动过程中的摩擦磨损。在实际运行过程中，活塞组件需要承受高频的往复交变载荷，最高运动速度可达每秒十余米，因此结构设计时需要在保证强度的前提下尽可能降低往复运动质量，减少惯性力对曲轴系统的冲击，这也是活塞顶部采用薄壁结构、内部设置加强筋的核心原因，在控制整体重量的同时提升结构刚性，避免高负荷下活塞顶部出现变形开裂。

　　针对不同的应用场景，活塞的材质选择也会做对应调整，通用动力场景下多采用共晶铝硅合金材质，重量轻、导热性好，能够快速将燃烧产生的热量传递给气缸壁散热；高负荷柴油机场景下则会采用铸铁或钢质活塞，提升高温下的结构强度。这套三维模型完整还原了活塞的环槽、销座、裙部结构以及连杆的连接端细节，能够直接用于结构教学、运动仿真、装配干涉检查等工作，帮助设计人员快速验证组件的运动轨迹与安装匹配性，减少实物样机的试制成本，缩短产品开发周期。在做运动仿真时，可以通过给组件施加对应的曲柄连杆运动约束，模拟不同转速下活塞的侧推力变化、连杆的受力状态，提前识别结构设计中的应力集中点，对薄弱部位做加强优化，避免后续实物测试阶段出现结构失效问题。
