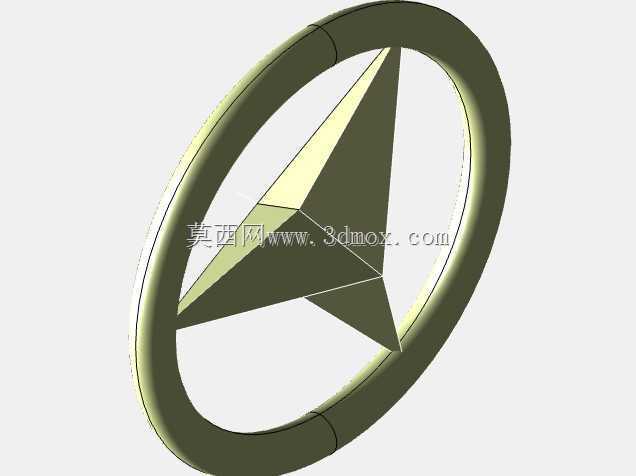

奔驰三叉星徽车标外观结构三维数模

　　作为整车品牌视觉识别的核心外饰件，三叉星徽车标在量产车的外饰装配体系里承担着品牌辨识度传递、前脸视觉重心锚定的双重作用，日常装车场景覆盖乘用车主进气格栅中置安装、尾门平面贴合安装、轮毂中心盖嵌入式安装等多个点位，不同安装位的徽标会根据装配面的曲率、周边件的间隙要求做局部结构微调，本次建模的环形外圈加三叉星主体结构，是目前奔驰乘用车主格栅装车量最大的经典构型。从实际装车的功能特性来看，该类徽标除了基础的品牌标识作用，外圈的环形封闭结构在行驶过程中可以梳理迎面气流在车标安装位的紊流，降低高速行驶时格栅位置的风噪传导，三叉星的三个支臂做了等角度120度均分设计，每个支臂的棱边都做了R0.3-R0.5的圆角过渡，

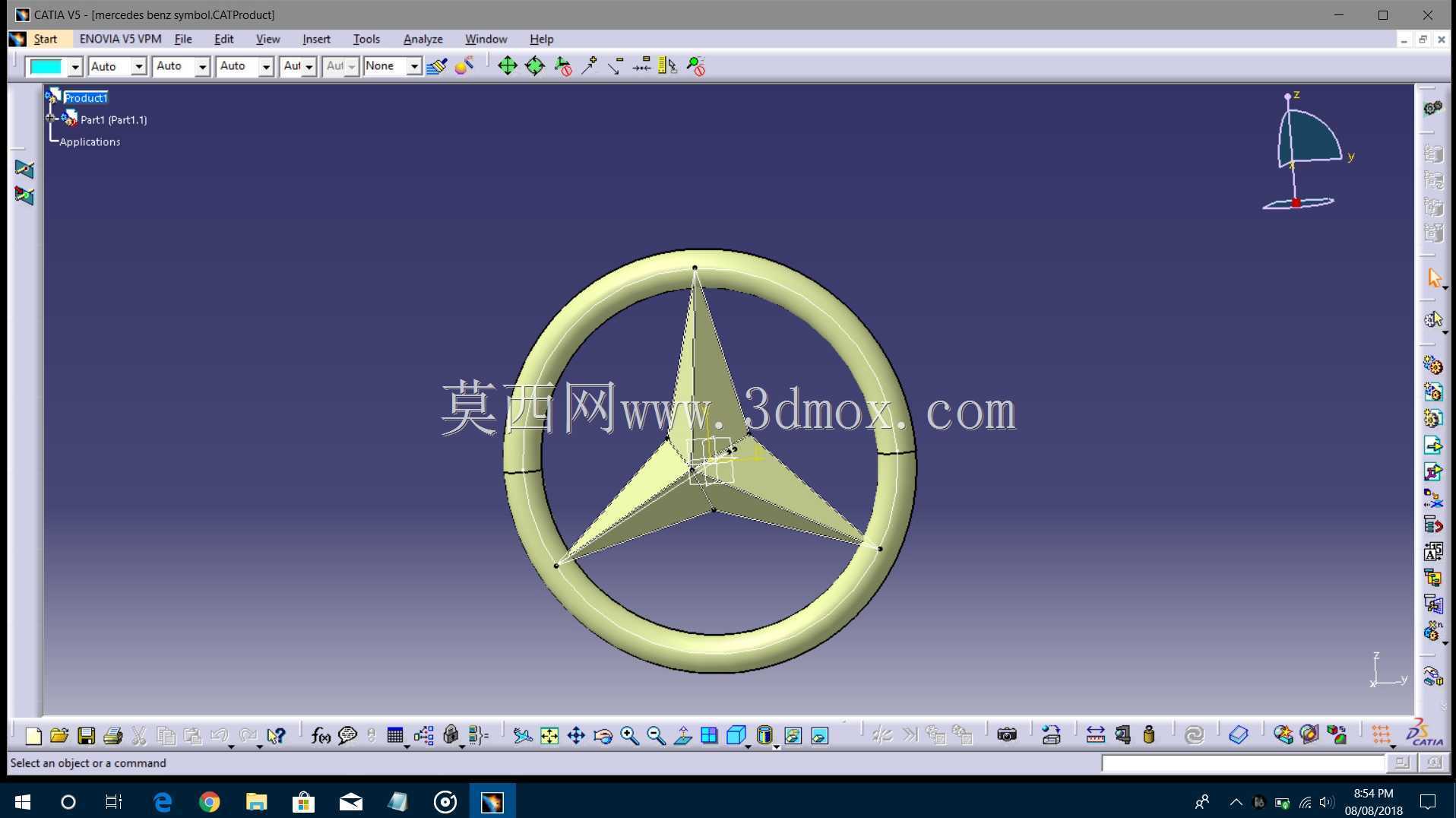

　　既避免了尖锐棱边造成的装车磕碰划伤风险，也能在车辆清洗、日常擦拭过程中减少污渍在棱边位置的残留，降低后期清洁维护的难度。建模过程中优先采用扫掠与混合特征完成主体构型，没有采用多实体拼接的方式来拆分环形外圈与三叉星支臂，整个主体为单一连续曲面结构，曲面连续性达到G2级别，能够匹配量产车外饰件的高光表面要求，避免后续做电镀、高光烤漆工艺时出现曲面棱线不顺、光影扭曲的问题。从安装边界来看，该构型的徽标背部预留有三个均匀分布的卡扣安装位，卡扣位置与三叉星的三个支臂根部一一对应，安装时卡扣与格栅底座的预留卡接孔配合，不需要额外打胶固定，拆卸维护时可以通过专用工具从卡扣位置均匀施力拆解，不会破坏徽标表面的镀层。环形外圈的截面为椭圆形，

　　截面长轴方向垂直于安装面，短轴方向平行于安装面，这种截面设计既保证了外圈的视觉厚度，也能控制徽标整体的突出高度，避免车辆在狭窄路段会车、或者自动洗车机清洗时，徽标突出量过大造成剐蹭损伤。三叉星的三个支臂从中心交汇点向外圈平滑过渡，支臂的厚度从中心位置向外圈方向逐渐收窄，中心交汇位置做了球形凸起过渡，既强化了徽标的立体视觉效果，也避免了中心位置应力集中，在长期户外使用、经历高低温交变环境时不会出现结构开裂的问题。建模时同步考虑了不同工艺的实现要求，表面的高光面没有做多余的特征分割，能够直接适配ABS基材加表面镀铬的工艺路线，也可以根据高配车型的需求，在环形外圈背部预留发光模组的安装空间，支臂内部做中空走线槽，

　　满足发光车标的改装与装车需求。从尺寸匹配角度，该构型可以根据不同车型的格栅尺寸做等比例缩放，缩放过程中曲面特征不会出现变形，圆角过渡、支臂厚度比例都能保持一致，不需要针对不同尺寸重新做曲面重构，能够覆盖从A级到S级不同级别乘用车型的装车尺寸要求，安装时徽标与格栅底座的配合间隙控制在0.2mm以内，配合面做了0.5度的拔模角度，既方便装配时的定位，也能避免长期使用后灰尘、雨水进入安装缝隙造成卡扣锈蚀。
