奔驰三叉星徽立标摆件结构设计

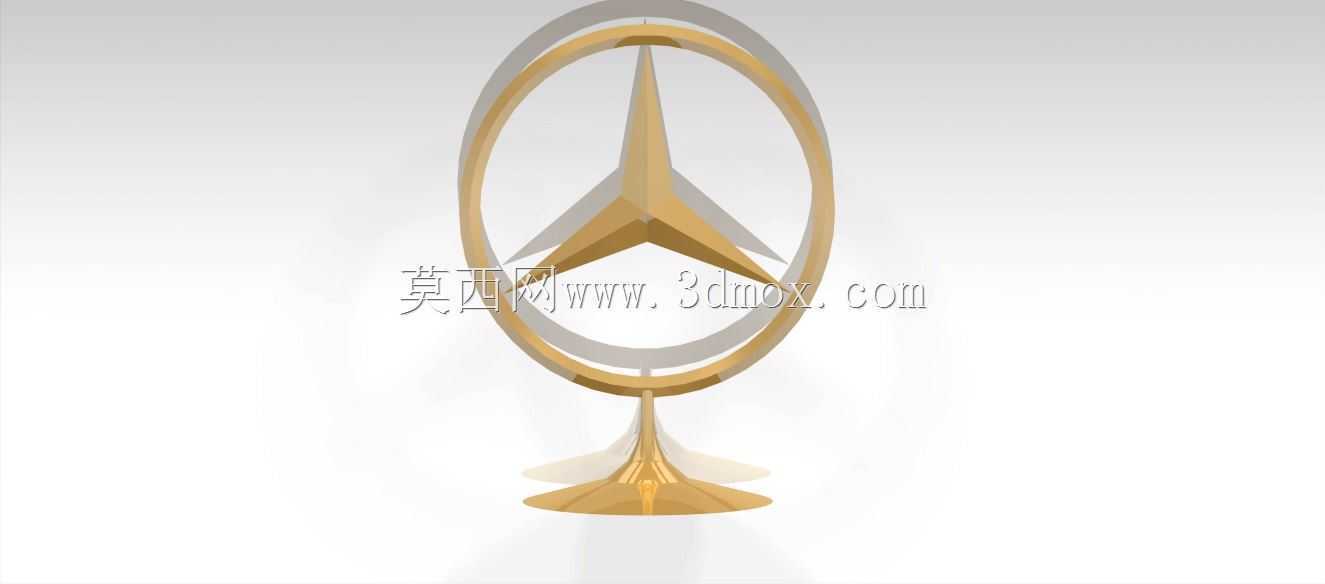

　　这款三叉星徽立标的结构设计，首先要考虑的是装车场景下的实际使用需求，作为车头前端的外露标识件，日常行驶中会直面高速气流冲击、路面碎石击打、日晒雨淋的腐蚀，还有洗车时高压水枪的直接冲刷，所以整个结构的强度和连接可靠性是设计时的核心考量点。从结构拆分来看，整个立标分为三个核心部分：上部的环形外圈、中间的三叉星主体、下部的锥形支撑柱与安装底座。环形外圈采用等截面圆弧过渡设计，截面为带微小圆角的矩形，既保证了外圈的视觉厚重感，又不会因为棱角过于分明在气流冲击下产生风噪，外圈的直径尺寸经过多轮调整，既要保证视觉上的辨识度，又不能过大遮挡车头进气格栅的有效进风面积，同时外圈与三叉星的三个端点采用过盈配合加定位凸台的连接方式，

　　避免长期振动下出现连接松脱的问题。中间的三叉星主体采用对称式结构，三个星瓣以120度夹角均匀分布，每个星瓣从中心交汇点向外逐渐收窄，截面从中心的厚实结构向外逐渐变薄，既保证了中心位置的结构强度，又让星瓣末端有足够的精致感，星瓣表面采用大曲率弧面过渡，没有尖锐的棱角，一方面是避免行驶中气流在棱角位置产生紊流增加风阻，另一方面也能减少洗车或者日常擦拭时被尖锐边角划伤的风险。下部的锥形支撑柱是连接上部标识与安装底座的核心受力部件，采用上细下粗的锥形结构，这种结构可以有效分散上部受到的冲击力，当立标受到正面或者侧向的外力时，锥形结构可以将力均匀传导到底座位置，避免应力集中在连接位置出现断裂，支撑柱的高度经过匹配不同车型的引擎盖弧度调整，

　　保证立标安装后，星徽中心处于驾驶员正常坐姿下的视线最佳位置，同时不会过高影响前方视野。安装底座的设计考虑了不同车型的安装接口，底座采用带定位卡扣的圆形结构，边缘设置了一圈橡胶密封垫，安装时卡扣卡入引擎盖的预留安装孔后，密封垫会被压紧在底座与引擎盖钣金之间，既可以防止雨水顺着安装孔流入引擎舱内部，又能起到缓冲减振的作用，避免车辆行驶中的振动传递到立标上产生异响。在设计过程中，还专门考虑了行人保护的需求，整个立标所有外露边角都做了R2以上的圆角处理，支撑柱与底座的连接位置设置了预定断裂点，当立标受到超过设定阈值的冲击力时，会在预定断裂点位置断开，避免刚性结构对碰撞的行人造成额外伤害。表面处理上，金属基材的外层采用多层镀覆工艺，

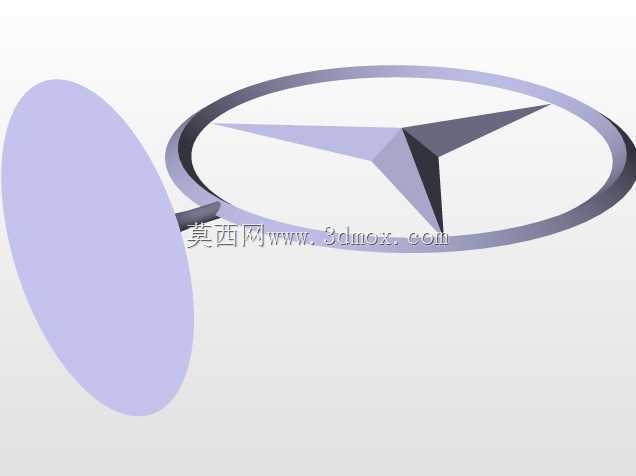

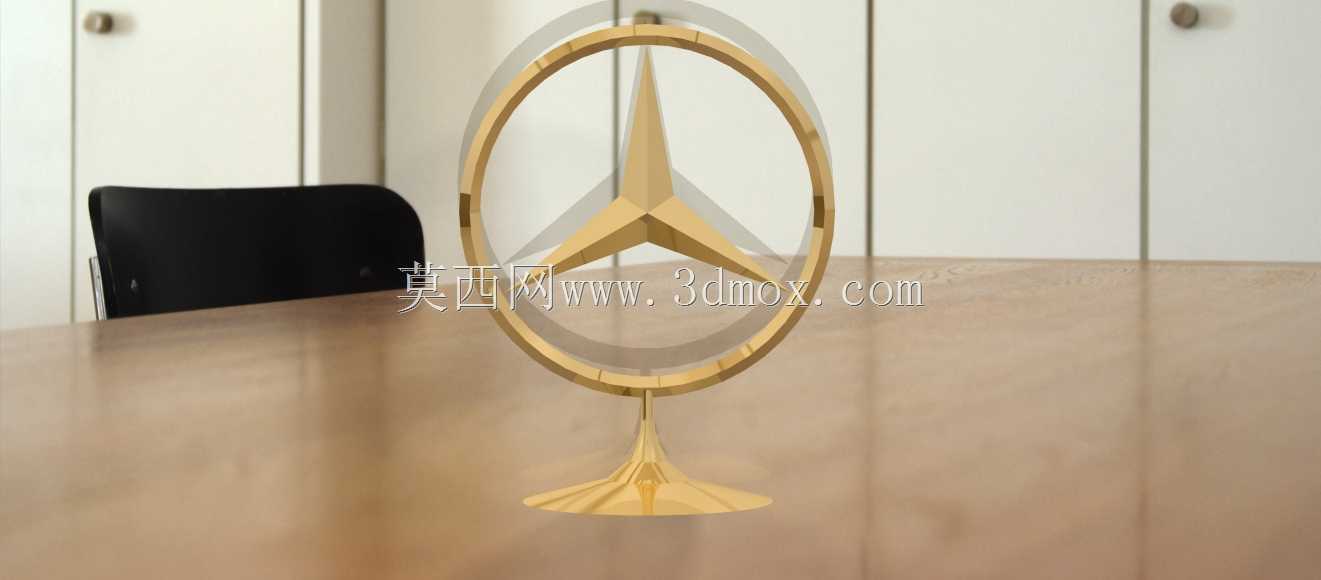

　　先镀铜打底提升基材的平整度，再镀镍提升抗腐蚀能力，最后镀铬提升表面的光泽度与耐磨性能，保证长期户外使用下不会出现氧化变色、镀层脱落的问题。从建模的角度来看，整个模型的曲面构建全部采用G2连续过渡，保证曲面的顺滑度，没有出现曲面褶皱、曲率突变的问题，三个星瓣采用圆周阵列的方式生成，保证三个星瓣的尺寸、角度完全一致，环形外圈与星瓣端点的连接位置做了融合处理，没有明显的拼接缝隙，支撑柱与上部星徽、下部底座的连接位置都做了圆弧过渡，避免应力集中的同时也提升了整体的视觉流畅度。实际装车测试中，这款立标在160km/h的高速行驶下没有出现明显的抖动，高压水枪冲洗后没有出现进水、镀层起泡的问题，侧向施加100N的力时预定断裂点正常触发，满足相关的安全标准要求。作为装饰摆件使用时，只需要将下部的安装卡扣替换为平面配重底座即可，配重底座的重量经过调整，保证放置在平面上时不会因为轻微触碰就倾倒，整体重心落在底座中心位置，摆放稳定性足够。
