内燃机活塞结构三维设计数模

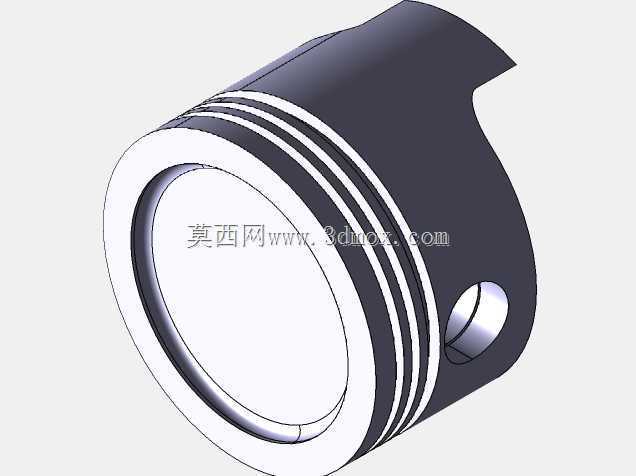

　　活塞作为内燃机核心往复运动部件，其结构设计直接决定动力输出效率、密封可靠性与整机运行寿命，在车用动力、工程机械动力、小型通用汽油机、柴油发电机组等场景中承担着将燃烧室内燃气爆发压力传递给连杆、进而转化为曲轴旋转扭矩的核心作用，同时还要配合活塞环完成燃烧室密封、热量传导等关键功能。本次建模的活塞结构，首先从实际工况的受力边界出发做结构排布：活塞头部设置三道环槽，其中两道气环槽用于安装压缩气环，阻断燃烧室高压燃气向曲轴箱窜动的路径，一道油环槽用于布置油环，刮除气缸壁面多余润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗，环槽的轴向宽度、径向深度均按照常规小排量内燃机的配合公差做参数化建模，环槽上下端面的平面度在数模中做了严格约束，

　　避免活塞环在槽内出现卡滞、偏磨问题。活塞销孔采用贯穿式偏心布置，销孔轴线相对活塞中心线存在微小偏移量，这一设计细节是为了缓解活塞在上止点换向时对气缸壁的敲击噪声，也就是工程中常说的活塞拍击问题，销孔内部设置了用于安装卡环的卡槽，用于限制活塞销的轴向窜动，避免活塞销脱出刮伤气缸壁面。活塞裙部采用了变椭圆中凸型线的设计思路，数模中裙部的横截面并非正圆形，而是在垂直于活塞销轴线方向设置长轴，沿活塞销轴线方向设置短轴，同时裙部轴向轮廓为中间微凸的桶形，这种型线设计是考虑到活塞工作时头部温度高于裙部，热膨胀量更大，同时活塞在侧压力作用下会产生机械变形，通过预变形的型线补偿，保证活塞在热态工作时裙部与气缸壁能够形成均匀的面接触，

　　避免局部接触应力过大造成拉缸故障。从安装边界来看，该活塞的外径尺寸适配常规小排量四冲程内燃机的气缸内径，活塞总高度满足压缩比设计的余隙高度要求，销孔内径匹配标准规格的活塞销，安装时需要先将活塞销通过热装方式与连杆小头连接，再将卡环装入销孔两端的卡槽完成轴向限位，之后依次安装气环与油环，注意各环的开口位置需要相互错开，避免开口对齐造成漏气。在实际应用中，活塞的工作环境极为恶劣，顶部直接接触最高可达两千摄氏度以上的瞬时燃烧高温，同时要承受数兆帕的燃气爆发压力，往复运动的线速度最高可达每秒十几米，因此在结构设计时除了保证足够的结构强度，还在活塞内壁做了合理的壁厚过渡，避免应力集中，同时在销座位置设置了加强筋结构，提升销座部位的承载能力，

　　避免活塞在高频交变载荷作用下出现销座开裂的失效问题。建模过程中对活塞的所有配合面都做了公差带的预留参考，比如活塞与气缸壁的配合间隙、环槽与活塞环的侧隙背隙、销孔与活塞销的配合间隙，这些间隙值的选取直接影响整机的运行状态，间隙过小会造成热态下活塞卡滞，间隙过大则会导致敲击噪声大、密封性能差、机油消耗量超标等问题。另外活塞顶部的燃烧室形状采用了浅盆型设计，这种结构能够配合气缸盖形成合理的挤气涡流，提升油气混合的均匀度，改善燃烧效率，降低排放污染物的生成。对于三维建模从业者而言，这类活塞模型的建模难点在于裙部复杂型线的构建，需要通过多截面放样、曲面拟合的方式准确还原中凸变椭圆的轮廓，同时要保证环槽、销孔等特征的位置精度，避免后续做运动仿真时出现干涉问题；对于设备选型与结构设计人员来说，该数模可以直接用于内燃机动力总成的装配仿真、运动干涉检查、有限元受力分析的基础数模，也可以作为教学演示中讲解曲柄连杆机构工作原理的直观教具，帮助理解活塞往复运动过程中的受力变化、配缸间隙设计逻辑、活塞环的密封原理等核心知识点。在实际生产中，这类活塞通常采用铝合金材质铸造后经机加工成型，部分高负荷柴油机的活塞会采用铸铁材质或者钢顶铝裙的组合结构，本次建模的铝合金活塞结构主要面向小排量高转速汽油机场景，在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性载荷，提升发动机的响应速度与最高转速上限。
