汽车油路连接用压铸壳体结构设计

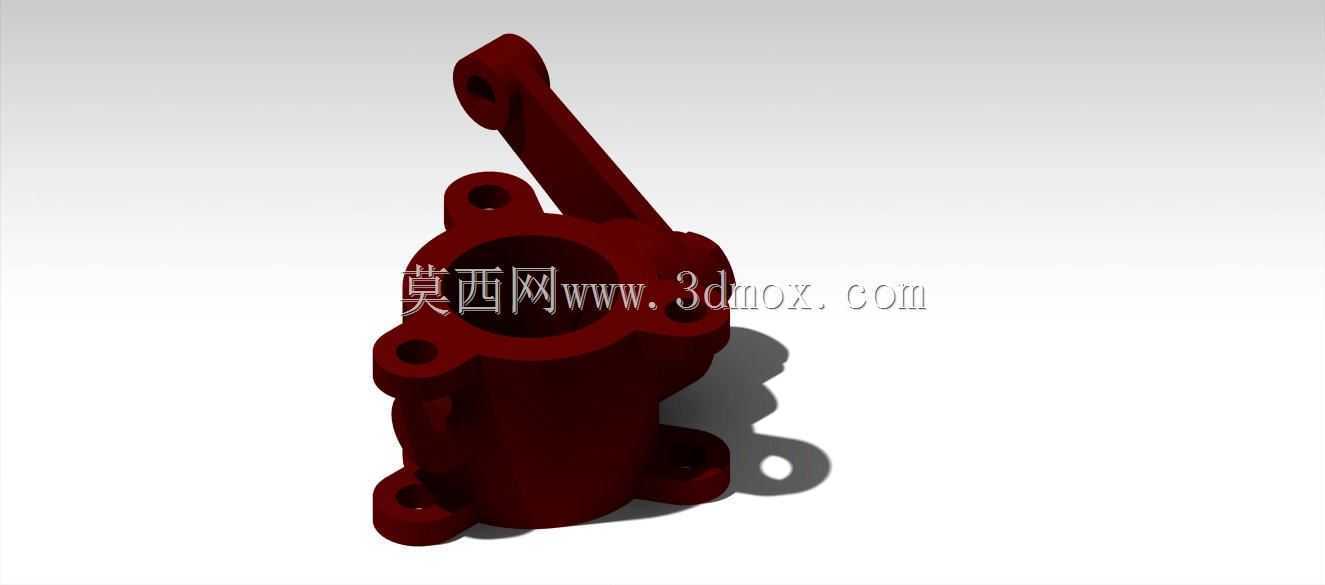

　　这款压铸件主要面向商用车动力舱的油路分配单元做配套，日常工况下需要承受持续的油路脉动压力，同时要适配周边管路的固定角度，避免整车运行过程中出现管路干涉、应力集中断裂的问题。从结构布局来看，主体采用中空腔体设计，内部流道做了圆弧过渡处理，没有直角拐点，能大幅降低油液流动时的阻力，减少局部紊流带来的压力损失，同时避免杂质在拐角处沉积堵塞油路。

　　外部的安装支耳做了加厚处理，每个支耳上的安装孔都预设了同轴度公差，装配时可以直接通过螺栓固定在发动机缸体的预设安装位上，不需要额外做调整垫片补偿位置偏差，能有效提升总装环节的装配效率。支耳与主体腔体的连接位置做了渐变圆角过渡，没有应力集中的锐角结构，压铸成型时能减少冷隔、缩孔的缺陷概率，后续做耐压测试时也不会在连接位置出现开裂渗漏的问题。

　　侧面延伸的斜向连接臂是整个结构的设计重点，这个臂体末端的孔位用来对接快插式油管接头，角度是根据动力舱内的管路走向反复校核确定的，既保证油管插接后不会和周边的线束、冷却管路产生运动干涉，也能让油管的弯曲半径处于材料允许的范围内，避免长期使用后油管出现弯折老化漏油的问题。臂体本身做了等强度设计，从根部到末端截面逐渐收窄，在保证结构刚度满足振动要求的前提下，尽可能降低零件的整体重量，符合整车轻量化的设计方向。

　　腔体上端的开口是用来安装油压检测传感器的，开口处的密封面做了平面度要求，装配时配合O型密封圈就能实现端面密封，不需要额外打密封胶，后期维护拆解也更方便。腔体底部的三个固定脚呈三角形分布，这种布局的抗振动性能更好，即使在发动机怠速抖动、整车颠簸的工况下，也能保证壳体固定牢靠，不会出现固定螺栓松动的问题。

　　从压铸工艺的实现角度来看，整个零件的拔模角度都控制在1.5度到3度之间，没有倒扣结构，不需要设计复杂的抽芯机构，开模后可以直接顶出脱模，能有效降低模具的制造成本，提升批量生产时的良品率。零件的壁厚整体保持均匀，最厚的位置和最薄的位置差值控制在2毫米以内，压铸冷却时不会因为壁厚差过大出现表面凹陷、内部缩松的缺陷，成品的气密性可以满足油路系统的耐压要求，不需要额外做浸渗补漏处理。

　　在实际装车验证阶段，这个结构的零件需要通过1000小时的高低温循环测试、300小时的振动耐久测试，以及1.5倍工作压力的爆破测试，才能满足量产装车的要求。设计过程中特意将所有的棱边都做了R0.5的倒角处理，既避免装配时划伤操作人员，也能减少压铸时的飞边产生，后续去毛刺工序的工作量可以降低40%左右。内部流道的表面粗糙度要求控制在Ra6.3以内，压铸成型后只需要做简单的喷砂处理就能达到要求，不需要额外的机加工序，能有效控制零件的批量生产成本。

　　考虑到整车售后维护的需求，这个壳体的所有外接接口都采用了行业通用的标准尺寸，后期更换配件时不需要单独定制管路接头，普通维修网点就能完成更换作业，降低了全生命周期的维护成本。安装孔的位置尺寸和上一代的塑料壳体完全兼容，原有车型的生产线不需要做任何工装调整就能直接切换成这款压铸件，实现产品的迭代升级，不会额外增加生产线的改造成本。
