内燃机用多缸曲轴结构三维建模

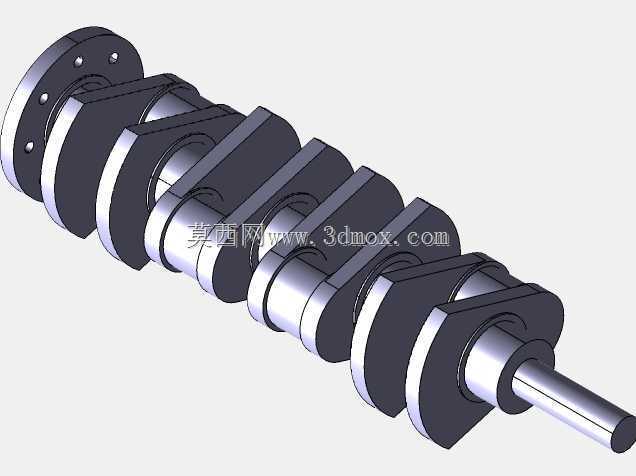

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与NVH表现。做这款曲轴的三维建模时，首先要匹配对应缸数内燃机的发火顺序，确定各曲柄销的相位角布置，四缸机型通常采用180度相位间隔的平面曲轴布置，能保证一阶、二阶往复惯性力的平衡基础，减少整机运转时的附加振动载荷。从结构细节来看，曲轴的主轴颈用于支撑整根轴在缸体主轴承座内的旋转定位，建模时需要严格控制各主轴颈的同轴度公差带，相邻主轴颈的径向跳动偏差要控制在合理范围内，避免装配后出现轴瓦偏磨、运转卡滞的问题。曲柄销是连接连杆大头的部位，其轴线与主轴颈轴线的偏心距直接决定活塞的行程长度，

　　建模时要保证偏心距尺寸与对应机型的活塞行程参数完全匹配，同时曲柄销与主轴颈之间通过曲柄臂连接，曲柄臂的截面形状、过渡圆角设计是建模时的重点——过渡圆角处是应力集中的高发区域，要采用足够大的圆角半径，避免应力集中系数过高导致曲轴在交变载荷下出现疲劳断裂。曲轴的自由端通常设计有法兰、键槽结构，用于驱动正时机构、机油泵、水泵等附属部件，动力输出端则设计有连接飞轮的法兰盘，法兰盘上的螺栓孔位置度需要严格匹配飞轮的安装孔位，保证动力输出时的同轴度，减少飞轮运转的动不平衡量。在实际装配场景中，曲轴装入缸体后，需要在各主轴颈与轴瓦之间建立符合设计要求的润滑油膜，因此建模时要预留出合理的轴瓦配合间隙，间隙过大会导致机油压力不足、润滑失效，

　　间隙过小则会出现运转抱轴的故障。针对不同的动力输出需求，曲轴的平衡重设计也需要匹配，平衡重布置在曲柄臂的对应位置，用于平衡曲柄销、连杆大头部分旋转产生的离心力，以及活塞往复运动产生的往复惯性力，建模时可以通过调整平衡重的质量分布，让整根曲轴的动平衡精度达到设计要求，减少高转速运转时的轴承载荷。从安装边界来看，整根曲轴的轴向定位依靠止推片实现，建模时要在对应主轴颈位置设计止推面，保证曲轴的轴向窜动量在允许范围内，避免因热膨胀、轴向载荷导致的部件干涉。这款曲轴的结构设计适用于小排量四冲程内燃机，可配套用于乘用车动力单元、小型工程机械动力源、固定式发电机组动力端等场景，建模过程中还原了所有关键配合面的尺寸特征、过渡结构细节，

　　能够直接用于后续的有限元强度校核、运动仿真分析、装配干涉检查等工程环节，也可作为同类部件结构设计的参考基准，帮助设计人员快速理解曲轴的载荷传递路径、结构设计逻辑，在实际改型设计时，可以根据不同的缸径、行程参数，调整曲柄销偏心距、主轴颈直径、曲柄臂厚度等关键尺寸，快速适配不同功率等级的内燃机设计需求。
