内燃机活塞结构三维设计模型

　　在往复式内燃机的核心做功结构中，活塞是直接承接燃烧压力、完成能量转换的关键部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际工况来看，活塞需要在高温高压的燃烧环境下，沿气缸内壁做高速往复直线运动，将燃油燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整套动力传递路径中，活塞是首个承接爆燃冲击力的零件，其结构强度、配合精度直接影响整机的运行稳定性。

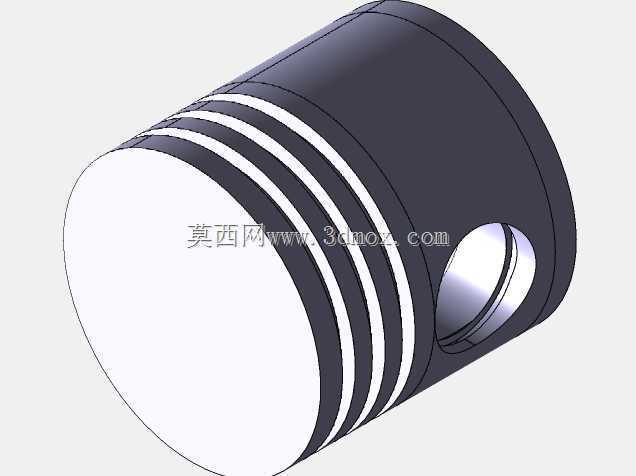

　　从结构设计逻辑来看，该活塞采用典型的筒式结构设计，顶部为平整的燃烧室承接面，可根据不同机型的燃烧室形态调整顶面轮廓，本次建模的平顶结构适配多数小排量四冲程汽油机的燃烧室设计，能够保证压缩比处于设计区间内，避免出现爆震、燃烧不充分等问题。活塞头部设置了多道环槽结构，用于安装气环与油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，防止高温高压燃气窜入曲轴箱稀释机油，同时将活塞顶部吸收的燃烧热量传导至气缸壁，通过冷却系统带走热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，同时在气缸壁上铺涂均匀的油膜，降低活塞往复运动的摩擦阻力。环槽的加工精度要求极高，槽宽与活塞环的配合间隙需要控制在合理区间，间隙过大会导致环的窜动加剧、密封性能下降，间隙过小则会在热膨胀状态下出现卡滞，引发拉缸故障。

　　活塞裙部是导向与承载侧向力的核心部位，在活塞往复运动过程中，受连杆摆动角度的影响，活塞会对气缸壁产生周期性的侧向压力，裙部的椭圆型线设计正是为了适配这种受力状态，在热态工况下裙部膨胀后能够与气缸壁保持均匀的配合间隙，避免出现局部磨损加剧的问题。活塞销孔位于裙部上方的指定位置，采用贯穿式设计用于安装活塞销，实现活塞与连杆小头的铰接，销孔与活塞销的配合采用全浮式设计，在发动机正常工作温度下，活塞销可在销孔与连杆小头衬套内自由转动，保证磨损均匀，提升部件使用寿命。销孔两端设置有卡环槽，用于安装限位卡环，防止活塞销轴向窜动刮伤气缸内壁。

　　从安装边界与尺寸配合来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配缸间隙，间隙值根据活塞材质、膨胀系数、机型热负荷参数确定，通常铝合金活塞的配缸间隙控制在气缸直径的千分之0.5到千分之1之间，既保证冷启动时不会出现敲缸异响，也能保证热态下不会因膨胀卡死在气缸内。活塞的总长度需要兼顾行程长度与导向稳定性，过短的裙部会导致导向性能不足，运行中出现摆头现象加剧气缸磨损，过长则会增加活塞整体重量，提升往复运动惯性力，增加曲轴连杆机构的负载。活塞销孔的中心位置需要与活塞中心线保持精准的位置度公差，同时根据设计需求设置一定的偏移量，抵消活塞换向时的敲击噪声，提升整机运行平顺性。

　　在实际工程应用中，这类活塞结构广泛应用于小排量乘用车汽油机、通用小型汽油机、摩托车发动机等动力设备中，不同应用场景下的活塞会针对性调整结构细节：高负荷柴油机活塞会在头部设置冷却油腔，通过机油喷射带走顶部热量；增压机型的活塞会加厚顶部壁厚，提升承压能力；低摩擦机型会在裙部喷涂石墨涂层，降低往复运动摩擦阻力。建模过程中需要重点还原各部位的配合尺寸、形位公差要求，尤其是环槽的平面度、销孔的圆柱度、裙部的型线轮廓，这些细节直接决定后续仿真分析与生产加工的可行性，若模型忽略了热膨胀补偿的结构设计，后续生产出的零件在实际运行中极易出现故障。
