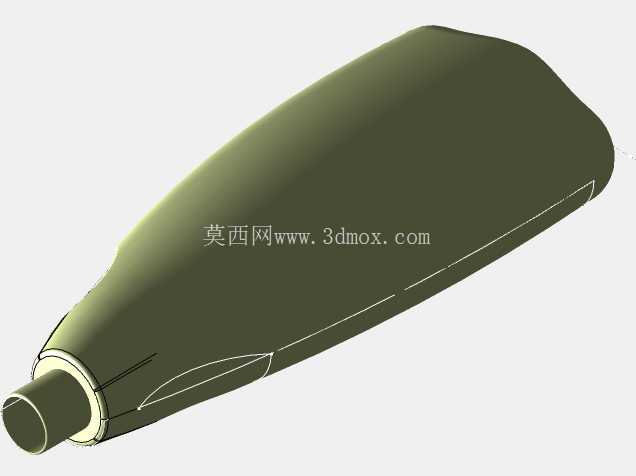

曲面造型香水瓶外观结构三维数模

　　在日化快消品的包装开发环节，香水瓶的结构设计往往需要兼顾视觉质感与灌装工艺适配性，这套曲面结构的瓶体数模，正是针对中高端香水包装的外观落地需求搭建的。不同于普通圆柱或方正造型的日化容器，这款瓶体采用了大曲率过渡的流线型轮廓，从瓶口段的小直径圆柱衔接段开始，瓶身以连续渐变的弧面向底部延展，整个曲面没有生硬的折角，所有型面过渡都保持G2连续，既能够满足玻璃吹制或者注塑成型时的料流均匀性要求，也能在实际使用中避免棱角磕碰带来的瓶体损伤，同时流畅的曲面在光线照射下会形成均匀的光影过渡，契合香水产品需要传递的精致质感。

　　从实际应用场景来看，这类瓶体主要适配玻璃模制或者PET注塑的香水瓶生产，瓶口段的等直径圆柱结构，是专门为配合香水喷头的卡扣安装设计的，该段的外径公差需要控制在±0.1mm范围内，才能保证喷头压合后不会出现漏液、松脱的问题，瓶口端面的平面度要求也较高，需要和喷头的密封垫片完全贴合，避免香水内的易挥发成分散逸。瓶身的曲面弧度设计并非单纯追求视觉效果，在建模时已经考虑了灌装生产线的输送适配性，瓶身最宽处的尺寸控制在常规日化灌装线的导轨间距范围内，底部的平面区域做了微小的内凹处理，既能够保证瓶体站立时的稳定性，避免放置在光滑台面出现滑移，也能抵消玻璃成型时底部的收缩变形，不会出现放置不平的晃动感。

　　设计过程中，曲面构建采用了多截面扫掠的思路，先根据瓶体的正视图、侧视图轮廓提取关键截面线，每个截面的控制点都做了曲率连续约束，避免出现曲面褶皱或者曲率突变的区域——这类突变区域在玻璃吹制时会造成料厚不均，局部过薄的位置容易在运输过程中出现碎裂，局部过厚则会导致产品重量超标，增加运输和原料成本。瓶身侧面的内凹曲面造型，一方面是为了提升握持时的贴合度，用户单手握持时手指刚好能贴合在内凹区域，不易打滑；另一方面也能在瓶体贴标时提供定位参考，标签的粘贴边界可以顺着曲面的自然轮廓对齐，减少贴标工序的对位调整时间。

　　从安装边界来看，整个瓶体的总高度控制在120mm左右，瓶口段长度为12mm，刚好适配市面上常规的卡口式香水喷头，不需要额外定制喷头配件，能够降低包材的采购成本。瓶身的最大截面直径为45mm，既能够保证100ml规格的容积要求，也不会因为直径过大导致单手握持困难。建模时特意对瓶壁的厚度做了均匀化处理，整个瓶体的壁厚保持在2mm，对于玻璃材质来说，这个厚度既能保证足够的结构强度，承受日常使用中的轻微磕碰，也不会因为壁厚过大导致瓶体过重，同时均匀的壁厚在成型冷却过程中不会出现明显的应力集中，减少成品的开裂概率。

　　在实际的生产对接中，这类曲面数模可以直接导入模流分析软件，验证吹制或者注塑过程中的料流走向，提前预判可能出现的熔接痕、气泡等缺陷位置，调整模具的进料口位置和冷却水路布局。另外，瓶体的曲面数据也可以直接用于外包装盒的结构设计，根据瓶体的实际外轮廓做内衬的仿形开槽，保证产品在运输过程中不会在包装盒内晃动，减少运输环节的破损率。不同于只做外观表现的概念模型，这套数模的所有曲面都做了实体化加厚处理，分型面的位置也选在了瓶身底部的轮廓线上，不会在瓶身的可视区域留下合模线痕迹，保证成品的外观完整性，这一点对于高端香水包装来说尤为重要，明显的合模线会直接降低产品的质感档次。
