交流稳压器异形连接结构件设计

　　在交流稳压供电系统的装配场景里，这类异形结构件往往承担着核心功能模块的定位、连接与载荷传递作用，很多刚接触稳压设备结构设计的工程师容易忽略这类非标准连接件的细节，总觉得只要能把部件拧到一起就算完成设计，实际在车间装配、后期运维甚至设备受外力振动的工况下，这类零件的设计合理性直接影响整台稳压器的运行稳定性。

　　从实际应用场景来看，这类结构件多用于中小功率交流稳压器的内部机芯固定，连接调压线圈模组与壳体安装基座，部分同结构的改型件也会用在稳压器输出端的接线排支撑位，替代传统的直角角码，减少装配时的零件数量。不同于标准型材加工的连接件，这个异形件采用一体化弯折成型的结构，没有额外的拼接焊缝，在长期受电磁振动、温度交变的环境下，不会出现拼接位置松动开裂的问题，这一点在工业现场供电环境复杂、设备启停频繁的场景下尤为重要——很多工厂车间的稳压器需要全天带载运行，内部构件长期受50Hz工频振动影响，拼接式连接件往往在运行一到两年后就会出现螺丝松动、构件移位的问题，进而导致线圈偏移、接线端子接触不良，引发供电电压波动甚至打火故障。

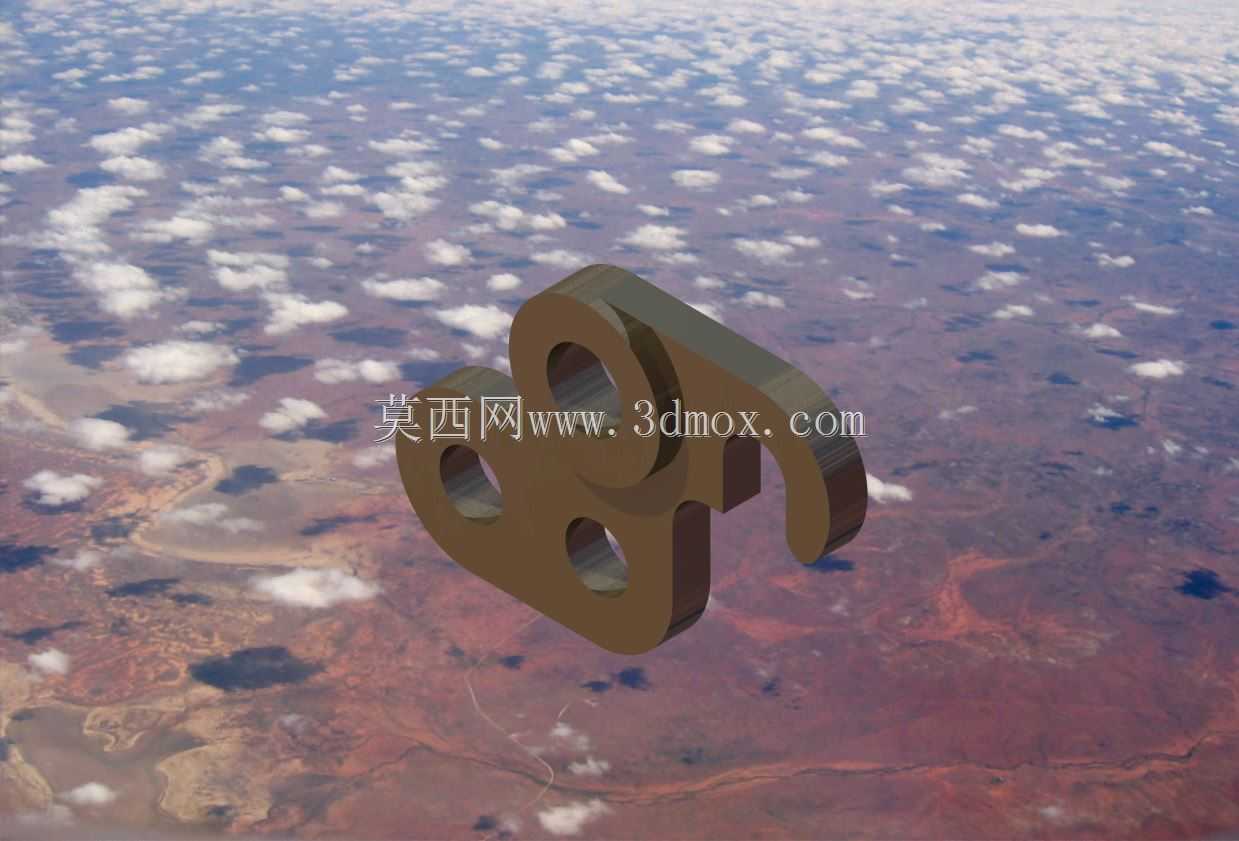

　　设计这类零件的时候，首先要考虑的是安装边界的避让问题：稳压器内部空间紧凑，调压线圈、碳刷滑动架、采样电路板之间的间隙往往只有几毫米，连接件不能和运动部件产生干涉，同时还要保证三个安装孔的位置度公差控制在0.1mm以内，否则装配时会出现螺丝无法对位、强行拧入后螺丝受剪切力断裂的问题。从结构外形来看，这个构件的三个通孔分别对应三个不同的安装基准面：大直径的弯折臂端孔位对接壳体上的接地安装柱，两个并排的孔位对接线圈模组的固定支架，弯折的弧度部分刚好避开碳刷滑动的行程路径，不会在碳刷调整调压位置时产生刮碰。

　　尺寸设计上，这类零件的整体安装包络需要控制在对应稳压器机芯的预留安装槽内，零件的板材厚度根据稳压器功率不同通常在2mm到4mm之间选择，功率越大的设备，内部构件承重越大，板材厚度也要对应提升，同时孔位的翻边高度要匹配选用的螺丝长度，避免螺丝过长顶穿线圈的绝缘层，引发绝缘击穿故障。很多新手设计时容易犯的错误是只看静态装配尺寸，忽略零件加工后的形变余量：钣金弯折后会有一定的回弹角度，如果设计时没有预留回弹补偿量，弯折后的臂端位置会偏移1到2mm，装配时就会顶住旁边的采样电路板，导致电路板受压变形、元器件脱焊。

　　从功能特性来说，一体化的结构除了提升连接强度，还能兼顾一定的散热导流作用，弯折形成的曲面可以把线圈工作时产生的热气流导向壳体侧面的散热孔，减少热量在机芯位置的积聚，这一点在密闭式稳压器的结构设计里是很实用的细节——不需要额外增加导流板，一个连接件就同时实现固定、避让、导流三个作用，能有效压缩整机的内部空间占用，降低物料成本。

　　实际选型应用时，还要注意零件的表面处理工艺，在稳压器内部使用的构件，表面需要做绝缘氧化或者喷塑处理，避免金属构件直接接触带电部件引发短路，同时处理后的表面要光滑无毛刺，防止装配时划破线圈的绝缘漆包线。不同安装位置的同结构件，孔位的倒角方向也有区别：对接螺丝头的一侧要做沉头倒角，让螺丝安装后表面和构件齐平，不会凸起刮碰旁边的线束；对接螺母的一侧则不需要倒角，保证螺母和构件平面的贴合面积，提升锁紧后的摩擦力，避免设备运行时螺母受振动松脱。

　　很多人觉得这类小零件不需要单独做三维建模，直接在装配里画个大概形状就行，实际在生产加工环节，没有精准的三维模型，钣金下料、弯折工装的制作就没有准确的尺寸依据，加工出来的零件一致性差，装配时需要反复修配，反而会增加生产的人工成本。精准的三维模型可以直接导出钣金展开图，标注好弯折线、孔位坐标，车间拿到图纸就能直接下料加工，不需要二次测绘，能大幅缩短样机试制的周期，也能保证后续批量生产时的零件精度统一。
