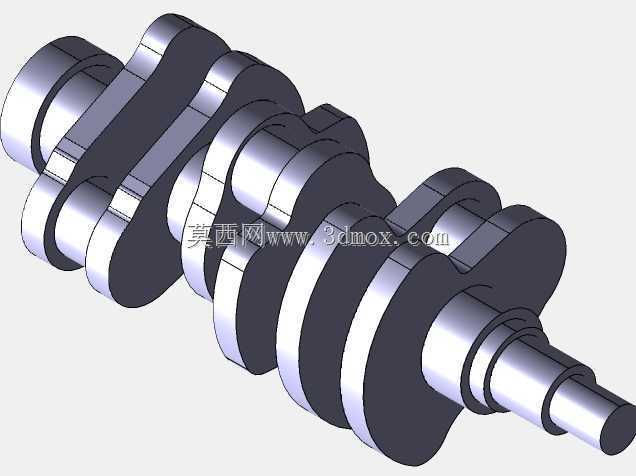

内燃机动力传递用多缸曲轴结构设计

　　在往复式内燃机的动力转换链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，整套曲柄连杆机构输出的燃气爆发力，最终都要通过曲轴的回转运动传递给飞轮端，再对接后续的传动系统。日常做这类曲轴结构建模时，最先要锚定的是整机的缸数、缸心距、点火顺序，这些参数直接决定了曲柄销的排布角度和各曲拐的相对位置，比如四缸机型常用的1-3-4-2点火顺序，对应的曲拐夹角就需要按180度均匀排布，保证各缸做功间隔均匀，降低整机运转时的一阶、二阶惯性力冲击。

　　从实际装机场景来看，曲轴的安装边界完全受限于缸体的主轴承座孔位置，建模时首先要确定各主轴颈的同轴度基准，所有主轴颈的公共轴线是整个曲轴的设计基准，主轴颈的直径、长度要和缸体主轴承瓦的尺寸完全匹配，轴颈表面的粗糙度、圆角过渡要求直接和轴瓦的润滑、承载能力挂钩，要是圆角设计过小，应力集中系数会陡增，高负荷运转时很容易在圆角位置萌生疲劳裂纹，最终导致断轴故障。

　　曲柄销的位置是和活塞连杆组直接对接的，曲柄销的轴线和主轴颈轴线的偏心距就是曲柄半径，这个尺寸直接决定了活塞的行程，是影响发动机排量的核心参数之一，建模时要严格保证偏心距的公差，同时曲柄销和连杆大头瓦的配合间隙要预留出热膨胀的空间，还要考虑润滑油道的走向，通常曲轴内部会钻通连通主轴颈和曲柄销的油道，压力润滑的机油从主油道进入主轴颈间隙后，通过内部油道输送到曲柄销位置，给连杆大头瓦提供持续润滑，油道的转角位置要做圆弧过渡，避免应力集中，同时油道口要做倒角处理，防止装配时刮伤轴瓦表面。

　　曲轴的平衡设计是建模过程中绕不开的环节，多缸曲轴虽然通过曲拐的对称排布可以抵消大部分往复惯性力和旋转惯性力，但每一个曲拐的曲柄臂上通常还是要设计平衡重结构，平衡重的形状、质心位置需要经过反复验算，保证旋转时产生的离心力能抵消对应曲拐的旋转惯性力矩，避免运转时给主轴承座施加额外的交变载荷，平衡重的外圆轮廓要和缸体内部的避让空间做干涉检查，保证曲轴在全回转角度下都不会和缸体、连杆大头发生运动干涉。

　　曲轴的自由端通常用来驱动正时机构、水泵、机油泵等附件，所以自由端的轴段要设计对应的键槽、螺纹孔或者油封轴颈，油封轴颈的表面粗糙度和圆度要求很高，防止出现机油渗漏的问题；功率输出端则要设计和飞轮对接的法兰盘，法兰盘的端面跳动、螺栓孔位置度都要严格控制，保证飞轮装配后的动平衡精度，毕竟飞轮是大质量回转件，装配偏差带来的不平衡量会在高转速下引发剧烈振动。

　　实际建模过程中，所有轴颈的过渡圆角都要做连续的曲率检查，不能出现尖角或者曲率突变的位置，这些位置都是疲劳失效的高发区；同时曲柄臂的截面形状要做优化，在保证足够强度和刚度的前提下尽量降低旋转质量，减少惯性力带来的负荷。整个曲轴的轴向定位通常靠中间位置的一道止推轴承来实现，建模时要对应设计止推面，预留出合适的轴向间隙，保证曲轴受热膨胀时不会出现卡滞，同时又能控制轴向窜动量在允许范围内，避免影响正时机构的传动精度。

　　做这类零件的三维建模时，还要提前考虑后续的加工工艺性，比如所有轴颈的磨削加工要预留退刀空间，油孔的钻削角度要方便加工时的刀具进给，平衡重的形状要方便后续动平衡工序时去重调整，不能出现加工盲区。从装机后的实际运行工况来看，曲轴长期承受交变的弯曲载荷和扭转载荷，所以整个结构的刚度匹配很重要，要是主轴颈之间的跨距过大，曲轴的弯曲变形量会超过轴瓦的允许范围，导致轴瓦偏磨，润滑失效；要是刚度过大，又会增加不必要的质量，提升惯性负荷，反而影响整机的响应速度。
