钢铁侠方舟电弧反应堆影视道具结构设计

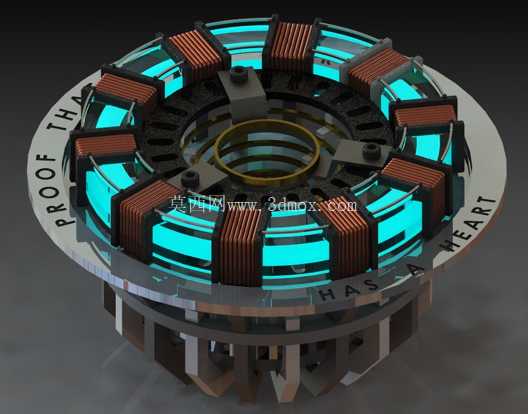

本次呈现的环形能量装置结构，最初的设计出发点是还原科幻IP中便携式微型供能单元的视觉逻辑，同时兼顾实体道具制作时的结构合理性，避免纯外观建模带来的装配干涉问题。从实际应用场景来看，这类结构目前主要落地于影视道具制作、科幻主题展陈装置、IP周边高端复刻领域，部分高校机械专业的创新结构实训课程中，也会将这类环形集成结构作为多组件装配建模的练习载体，帮助学习者理解周向均布结构的定位逻辑、层叠构件的装配公差控制要点。

从功能特性层面拆解，整个结构采用同轴环形分层布局，最内层为中空的环形腔体结构，预留了模拟核心反应区的可视化空间，中层周向均布10组独立的线圈绕组安装位，每个安装位都设计了对应的卡扣定位槽与走线槽，线圈组件与内层环、外层支撑环之间采用凸台定位加胶接辅助固定的方式，既保证周向排布的等分精度，也避免实体制作时出现组件移位的问题。外层支撑环的端面刻有标识字符，字符深度控制在0.3mm，既满足视觉辨识度要求，也不会破坏环体的结构强度。发光组件的安装位隐藏在线圈组件下方的环形槽内，走线沿着支撑环的内侧暗槽排布，不会从外观面暴露线路，保证整体视觉的完整性。

设计思路上没有采用一体化打印的偷懒方案，而是将整个结构拆分为内层反应环、中层线圈支架、外层支撑环、底部固定基座四个大的装配模块，每个模块再拆分为若干独立小零件，比如单个线圈绕组就拆分为磁芯骨架、绕线挡板两个零件，这样拆分的好处是实体制作时可以根据不同零件的功能需求选择不同的材料，比如支撑环采用高强度树脂保证结构刚性，线圈挡板采用半透明光敏树脂来实现发光时的漫反射效果，底部基座采用金属质感材料提升整体配重，避免道具摆放时出现头重脚轻的问题。周向均布的线圈组件采用阵列参数化设计，调整阵列数量、单个线圈的尺寸参数时，整个中层结构的定位槽、走线槽都会同步更新，大幅提升后续改型的效率。

外形尺寸与安装边界方面，整个装置的最大外径控制在120mm，总高度38mm，底部基座的安装直径为90mm，基座上预留了3个M3的螺纹安装孔，孔位呈120度周向均布，安装孔中心距基座中心40mm，可以直接固定在标准的展示底座或者穿戴道具的安装位上。各层装配的配合公差控制在0.1mm，既保证零件组装时的顺畅度，也不会出现装配后松动晃荡的问题。线圈组件与内层环的间隙预留了1.5mm，刚好可以容纳灯带的走线与发光层的漫反射板，不会因为间隙过小挤压线路造成短路，也不会因为间隙过大出现光线漏出的问题。外层支撑环与底部基座的配合采用止口定位，止口深度2mm，装配后可以保证整个环体的同轴度误差控制在0.2mm以内，不会出现上下层错位的视觉瑕疵。

从结构合理性角度考量，设计时特意规避了纯外观建模常见的悬空结构问题，所有向外伸出的结构都有对应的支撑筋连接到主环体上，比如每个线圈组件的外侧都有一根细小的支撑肋连接到外层支撑环，既不破坏整体的视觉效果，也能避免实体制作时零件出现断裂的问题。内层反应环的中空结构没有做完全通透的设计，而是在底部预留了1mm厚的承托板，用来安装核心区的发光组件，承托板上设计了十字形的走线孔，方便核心区的线路穿过承托板连接到下层的供电模块。整个结构没有出现小于0.5mm的薄壁特征，所有棱角处都做了R0.2的圆角处理，避免3D打印或者机加工时出现边角崩缺的问题，也能提升道具使用时的安全性，不会出现尖锐边角划伤使用者的情况。
