食堂连体餐桌结构力学仿真分析模型

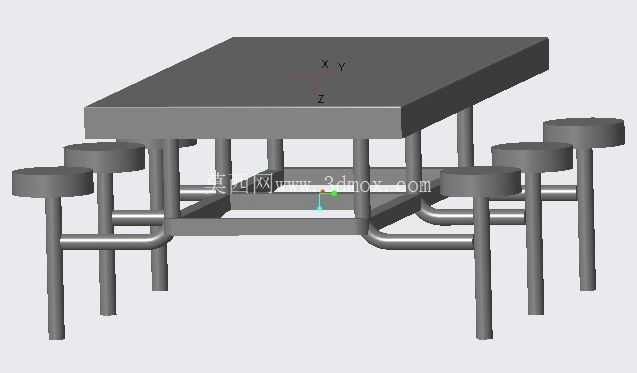

　　在团餐配套家具的结构设计环节，连体式食堂餐桌的承载可靠性直接关系到日常使用的安全性，这类餐桌普遍应用于企业食堂、高校餐厅、园区集中就餐区等场景，单组餐桌通常需要同时满足4-6人就餐使用，日常除了承受餐盘、餐具的静载荷，还要应对人员就坐时的动载荷冲击，以及长期使用过程中的反复载荷疲劳问题。本次构建的分析模型，完整还原了连体餐桌的桌架支撑结构、桌面连接节点、凳腿支撑体系的全部几何特征，没有对细小的焊接过渡、连接折边做过度简化，保证仿真计算的边界条件和实际使用场景一致。

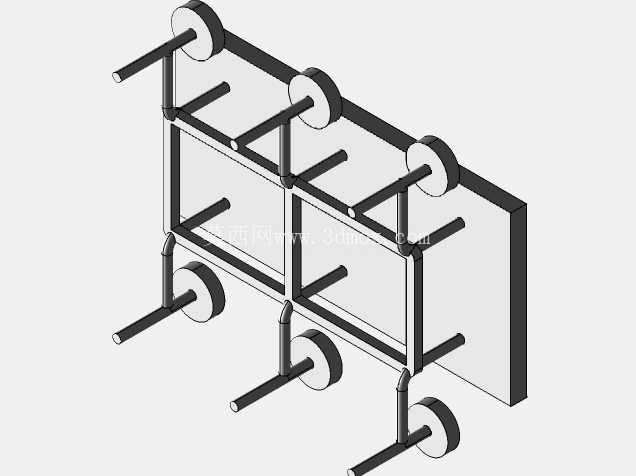

　　从结构设计思路来看，这类餐桌的主支撑框架采用矩形钢管弯折成型，桌腿与凳腿为一体化连贯结构，省去了额外的连接配件，既可以减少装配工序，也能避免多节点连接带来的刚度薄弱问题；桌面与框架之间采用多点位固定，避免局部受力时桌面出现翘曲变形，凳面下方的支撑斜撑直接延伸至主框架横梁，将凳面承受的载荷直接传导至主承重结构，减少悬臂结构带来的应力集中问题。在外形尺寸与安装边界上，模型严格按照常规四人位连体餐桌的实际尺寸构建，桌面长度方向尺寸适配常规就餐区的通道预留要求，桌腿底部的安装接触面做了平面度约束，模拟实际放置时地面的支撑效果，所有支撑腿的底部约束完全限制竖向位移，同时放开微小的水平向位移余量，匹配实际使用中地面不平整带来的微量调整空间，避免仿真计算时出现过约束导致的应力结果失真。

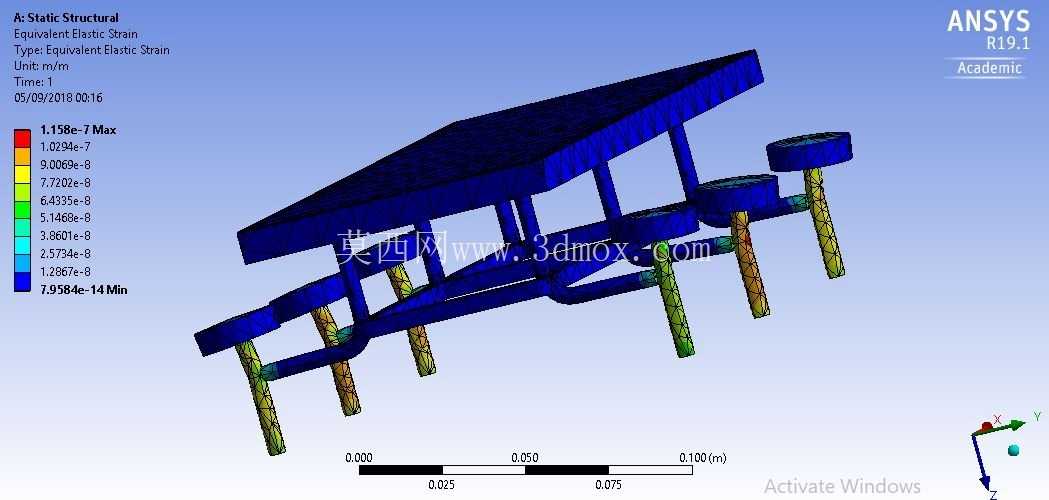

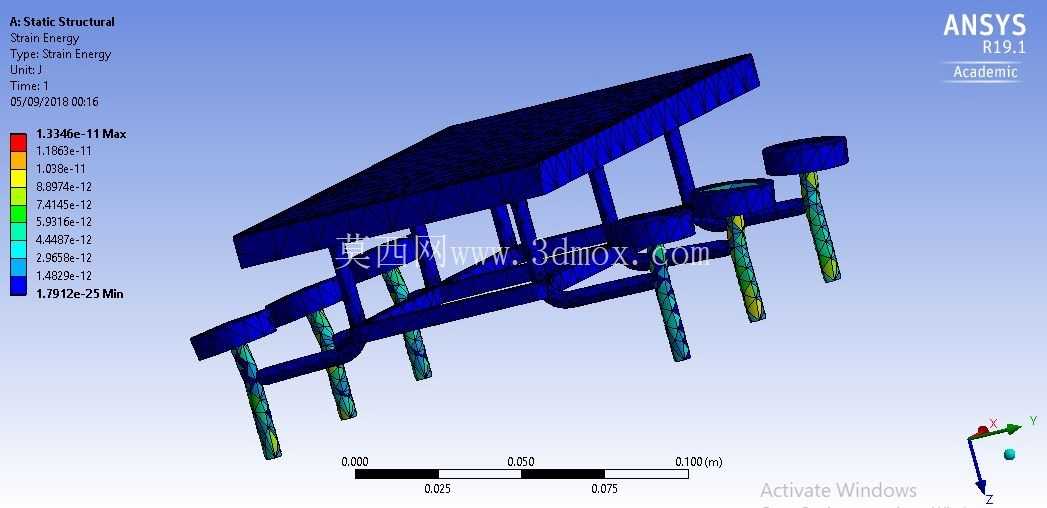

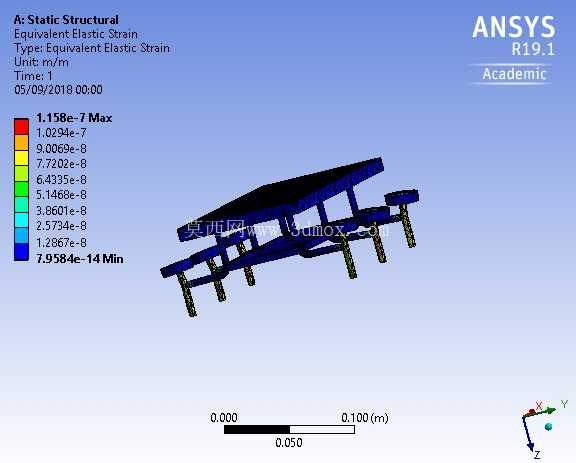

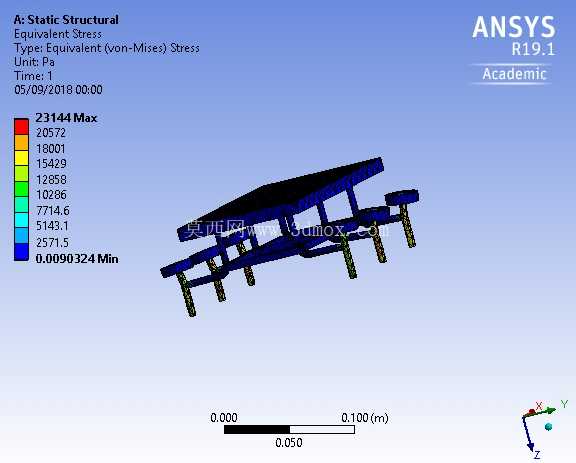

　　从力学分析的载荷施加逻辑来看，模型在桌面区域均匀施加对应就餐场景的均布载荷，同时在每个凳面位置施加对应人体重量的等效载荷，完全覆盖日常使用中的最不利受力工况，计算结果可以直观呈现整个结构的等效应变分布，能够清晰看到桌腿与横梁连接位置、凳腿斜撑衔接位置的应变数值，为后续的结构优化提供数据支撑。实际工程应用中，这类仿真分析可以在开模生产前就识别出结构的刚度薄弱点，比如部分支撑腿的应变偏大时，可以通过调整钢管壁厚、增加局部加强筋、优化弯折角度来提升整体刚度，不需要反复制作物理样机测试，能够大幅缩短家具产品的开发周期，同时避免生产后出现结构变形、焊缝开裂等质量问题。

　　不同于民用家具的设计逻辑，食堂餐桌的使用频率更高、载荷工况更复杂，很多时候使用过程中还会出现人员倚靠、局部重压等非常规受力情况，因此在结构设计时不能只参考常规家具的设计标准，需要通过有限元分析验证极端工况下的结构可靠性，确保长期使用过程中不会出现永久性变形。模型中对不同构件的连接关系做了绑定约束，完全模拟实际焊接连接的受力传递效果，没有采用铰接等不符合实际工艺的约束方式，保证应力传导路径和真实产品完全一致，从应变分布结果可以看出，主框架的横梁位置应变数值极低，说明主体结构的刚度冗余充足，而凳腿下段的应变相对更高，这和实际使用中凳腿承受偏载的工况完全吻合，后续优化时可以针对这部分构件做截面尺寸调整，在保证整体承载能力的前提下控制材料成本。
