铝质发动机连杆结构三维数模设计

在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这款采用铝材质打造的连杆结构，主要适配小排量高速内燃机、小型通用动力设备的动力传输需求，在轻量化动力单元、便携式发电机组、小型摩托动力总成等场景中应用广泛。不同于传统钢制连杆的重载设计取向，铝质连杆的设计核心是在满足额定工况强度要求的前提下，最大限度降低往复运动惯量，以此提升动力单元的响应速度，降低高转速工况下的曲轴负载，减少运转过程中的振动传递。

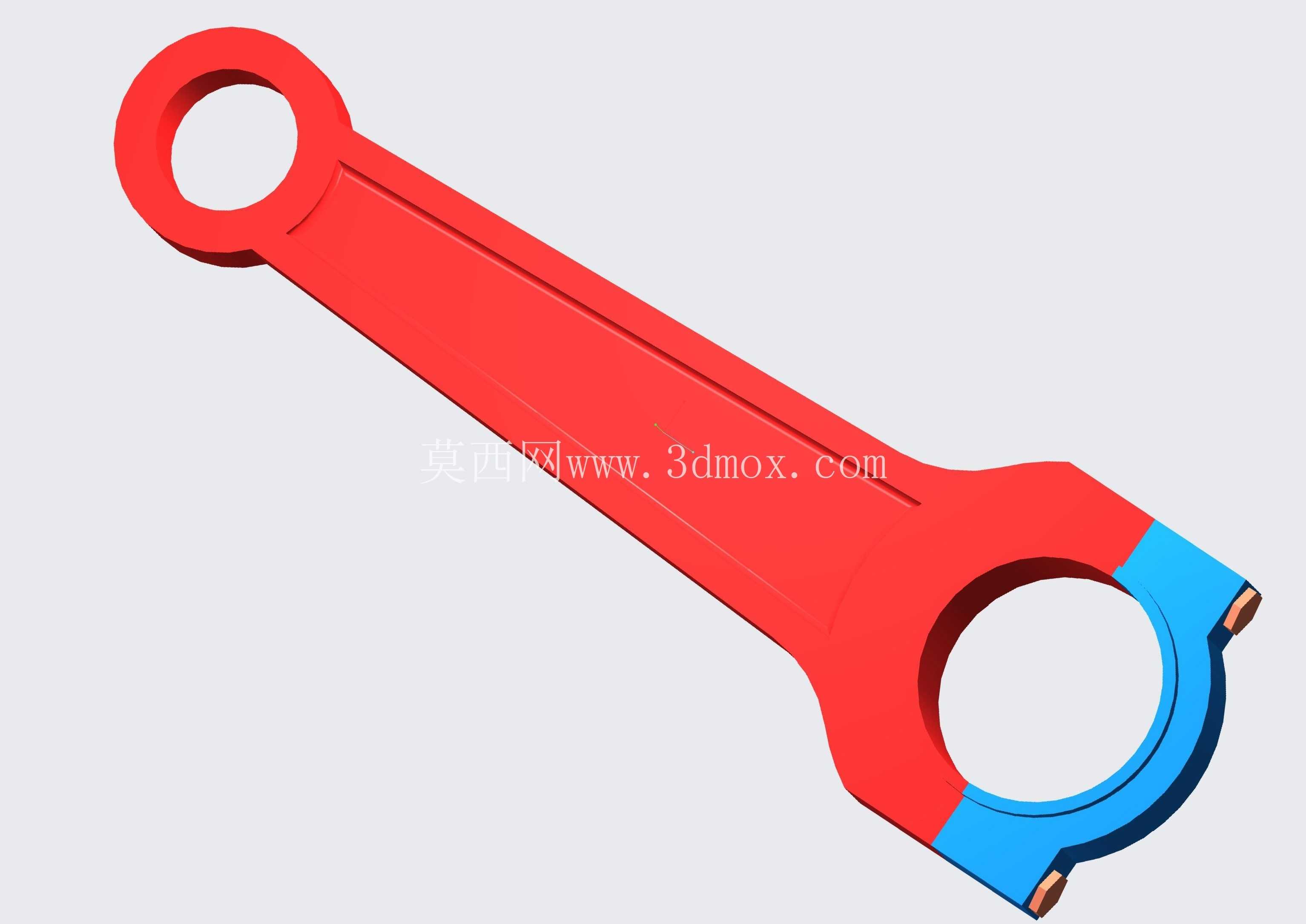

从结构设计逻辑来看，该连杆采用了经典的长短双环臂结构，大端环用于与曲轴曲柄销配合，小端环用于连接活塞销，中间杆身采用了工字形截面的加强筋设计，这种截面形式可以在控制整体重量的同时，有效提升杆身的抗弯、抗扭刚度，避免在往复交变载荷下出现杆身屈曲变形。大端采用了分体式轴瓦安装结构，图中蓝色部分为连杆大端盖，通过定位销与螺栓实现与杆身的精准对接，安装时可先将连杆主体穿入曲轴箱对应位置，再合装大端盖完成紧固，这种设计既保证了大端与曲柄销的配合精度，也降低了动力总成的装配难度。小端环内部预留了衬套安装位，可压入铜质或复合材料衬套，减少活塞销与连杆小端的直接磨损，延长构件的维护周期。

在安装边界与尺寸适配层面，设计时需要严格控制两端环孔的中心距公差，这个尺寸直接决定了活塞的行程参数，一旦偏差超出允许范围，会导致活塞在上止点位置碰撞气缸盖，或是压缩比偏离设计值，影响动力输出效率。两端环孔的圆柱度、同轴度公差需要控制在IT6级精度范围内，避免运转过程中出现偏磨、异响等问题。杆身与两端环的过渡区域采用了大圆角平滑过渡设计，从根源上降低应力集中系数，因为连杆在工作过程中要持续承受交变的拉压载荷与惯性冲击，过渡区域的应力集中是导致连杆疲劳断裂的核心诱因，大圆角过渡配合铝材质的表面强化处理，可有效提升构件的疲劳寿命。大端盖的结合面采用了止口定位结构，保证合装后两端半孔的圆度不受螺栓预紧力的影响，螺栓孔的位置度公差需要严格管控，避免装配时出现螺栓受剪的情况，连杆螺栓作为核心紧固件，其预紧力矩需要按照设计值严格执行，防止运转过程中出现大端盖松脱的严重故障。

从实际使用场景的适配性来看，铝材质的选用让这款连杆的重量比同尺寸钢制连杆降低40%左右，往复运动惯量的降低可以让动力单元的最高转速提升15%-20%，非常适合对重量、转速有较高要求的小型动力设备。设计过程中还需要做充分的运动仿真校核，模拟连杆在不同曲轴转角下的运动轨迹，确认连杆在整个运转行程中不会与曲轴箱内壁、活塞裙部、平衡轴等周边构件发生运动干涉，同时要完成有限元强度校核，分别验证最大爆发压力工况、最高转速惯性载荷工况下的应力分布，确保最大应力值低于铝材质的屈服强度，保留足够的安全系数。杆身表面的减重槽设计并非单纯为了美观，而是通过去除非受力区域的多余材料，进一步优化重量分布，让连杆的质心尽可能靠近两端孔中心的连线，减少运转过程中的附加弯矩，降低曲轴轴颈的偏磨风险。小端环的润滑油道设计也需要在建模时预留位置，保证压力润滑油可以通过曲轴油道、连杆大端油孔输送到小端衬套位置，实现活塞销的持续润滑，避免干摩擦导致的衬套烧蚀。
