汽油发动机活塞结构三维设计

　　在往复式汽油发动机的工作循环里，活塞是直接参与能量转换的核心运动部件，其设计合理性直接决定整机的动力输出效率、运转可靠性与服役寿命。从实际工况出发，活塞顶部直接接触燃烧室内的高温高压燃气，做功冲程中燃气爆发压力会通过活塞传递至活塞销，再经连杆将直线往复运动转化为曲轴的旋转运动，因此结构设计需要同时兼顾热负荷承载、机械强度、轻量化与运动导向多重需求。

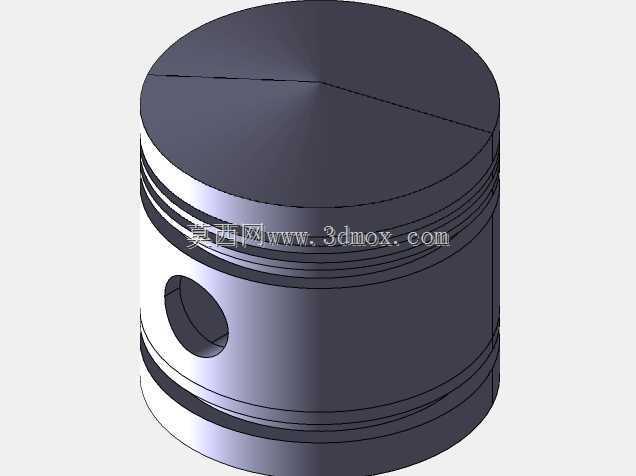

　　本次设计的活塞整体采用圆柱回转体基础构型，顶部为平顶结构，这种构型的优势在于加工工艺性好，燃烧室结构紧凑，挤流效果稳定，能够适配多数小排量自然吸气汽油机的燃烧室匹配需求，同时平顶结构的受热面积相对更小，可降低顶部热负荷集中的风险。活塞头部设置有多道环槽，用于安装气环与油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免做功冲程的高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传导至气缸壁，经冷却系统带走；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，降低活塞、活塞环与缸壁之间的摩擦损耗。环槽的轴向宽度、径向深度以及环岸高度都经过匹配计算，环岸高度需要满足燃气压力作用下的机械强度要求，避免高负荷下出现环岸断裂故障，环槽的尺寸公差需要与活塞环的侧隙、背隙匹配，既保证活塞环能够正常随缸壁形变胀缩，又不会因间隙过大导致泵油效应加剧。

　　活塞裙部是活塞在气缸内运动的导向部位，设计中采用了适配热形变的型线处理，因为活塞工作时顶部温度远高于裙部，热膨胀量上大下小，同时活塞销座部位的金属堆积量更大，热膨胀量会高于裙部其他区域，因此裙部的横截面设计为椭圆形，长轴垂直于活塞销轴线方向，冷态下椭圆构型可以保证热态膨胀后裙部趋近正圆，避免出现拉缸故障；裙部的纵向型线则采用中凸形，既可以减少裙部与缸壁的接触面积，降低摩擦损耗，又能在活塞换向时形成楔形油膜，改善润滑条件。活塞销孔设置在裙部上方的销座位置，销座与活塞内腔设置有加强筋连接，用于传递活塞承受的气体压力与惯性力，销孔的内径尺寸与活塞销采用过渡配合，装配后通过卡簧限制活塞销的轴向窜动，避免销端刮伤气缸壁。

　　从安装边界来看，活塞的外径尺寸需要与对应排量的气缸内径匹配，配合间隙需要根据缸体材质、活塞材质的热膨胀系数计算确定，间隙过小会导致热态下活塞卡滞在缸内，间隙过大则会出现敲缸、漏气、机油消耗量过大的问题。活塞的总高度需要兼顾压缩高度与裙部导向长度，压缩高度决定了燃烧室的压缩比，直接影响发动机的动力输出与燃油经济性，裙部导向长度则需要保证活塞在上下止点换向时不会出现偏摆，减少活塞对缸壁的侧向敲击，降低运转噪声与磨损。活塞的整体重量经过严格控制，在保证强度的前提下尽可能去除非受力区域的材料，降低往复运动惯性力，减少曲轴连杆机构的动不平衡量，提升发动机高转速工况下的运转平顺性。

　　在实际应用场景中，这类活塞广泛适配于小排量通用汽油机、摩托车汽油机以及小型乘用车的自然吸气汽油机，工作过程中需要承受最高可达上千摄氏度的瞬时燃气温度、数兆帕的爆发压力，以及每分钟数千次的往复交变载荷，因此结构设计中对各部位的圆角过渡、壁厚均匀性都有严格要求，避免应力集中导致的疲劳开裂。内腔的结构设计兼顾了刚度与轻量化，壁厚从顶部到裙部逐渐减薄，既保证顶部有足够的强度承受燃气压力，又能降低整体重量，减少往复惯性力带来的冲击载荷。活塞环槽的位置经过精准排布，第一道气环槽距离活塞顶面的距离经过热负荷计算，避免距离过近导致环槽温度过高，出现活塞环卡滞、密封失效的问题。
