星型多缸径向动力输出总成结构

　　在小型航空动力、紧凑型特种作业装备、早期轻型载具的动力单元选型场景中，径向布置的动力结构始终占据着不可替代的位置，这类结构凭借周向均匀布缸的设计，能在极小的轴向尺寸内实现多缸做功的平顺性输出，相比直列、V型排布的同排量动力单元，轴向长度可压缩40%以上，非常适配对安装轴向空间有严格限制的设备舱布局。这套径向动力总成采用五缸周向均布的结构逻辑，五个气缸沿中心曲轴箱的径向呈72度夹角均匀排布，每个气缸的轴线都垂直交汇于中心曲轴的回转中心，这种排布方式从根源上抵消了活塞往复运动产生的一阶、二阶惯性力，整机运转时的振动幅值远低于同缸数的直列结构，不需要额外加装大质量的平衡轴组件就能实现平稳运转，能有效降低动力单元的整体自重。

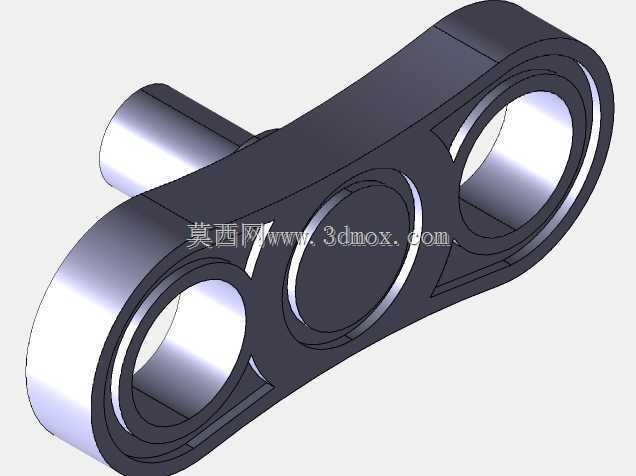

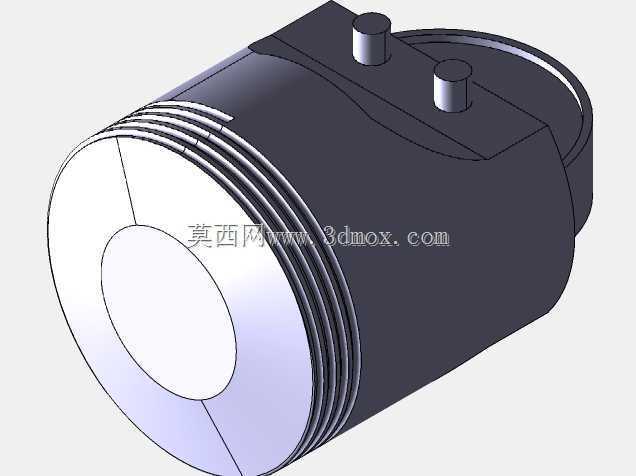

　　从结构设计逻辑来看，这套总成的核心承载部件为中心的分体式曲轴箱，曲轴箱采用上下剖分的合箱结构，合箱面设置有定位销孔与密封槽，既保证了装配时的同轴度精度，也能避免运转过程中润滑油的渗漏。每个气缸与曲轴箱的连接端都设置有法兰定位止口，气缸外壁加工有散热鳍片结构，适配风冷散热的使用场景，不需要额外布置复杂的水冷管路，进一步简化了外围配套系统的复杂度。每个气缸内部的活塞通过连杆与中心的单曲柄销连接，这种多连杆共销的设计是径向动力结构的核心特点，相比多曲柄销的曲轴结构，单曲柄销的曲轴加工难度更低，回转部分的总质量更小，动力响应速度更快。在实际功能实现层面，五个气缸按照固定的点火顺序交替做功，曲轴每旋转72度就有一个气缸进入做功行程，

　　动力输出的连续性远优于单缸、双缸结构，扭矩输出的波动系数控制在极低水平，不需要搭配大转动惯量的飞轮就能稳定驱动负载，对于需要直接驱动螺旋桨、液压泵等高速负载的场景，这种特性可以大幅降低传动系统的冲击损耗。从安装边界来看，五个气缸的外端面处于同一节圆上，安装时可以以中心曲轴的轴线为定位基准，输入端与输出端的轴伸都设置有标准的连接键槽，既可以通过法兰盘直接对接负载端，也可以通过联轴器连接减速机构，安装适配性较强。气缸的进排气接口都布置在缸体的外端位置，外围管路布置时不会出现管路干涉的问题，日常维护时可以单独拆卸单个气缸进行检修，不需要将整个动力总成从设备上拆解下来，大幅降低了运维的时间成本。

　　设计过程中针对连杆的运动轨迹做了完整的干涉校验，每个连杆在曲柄销回转的全行程内，都与相邻的连杆、曲轴箱内壁保持足够的安全间隙，不会出现运动卡滞的问题。活塞与缸壁的配合间隙按照风冷工况的热膨胀量做了预留，避免高负荷连续运转时出现拉缸故障。曲轴的支撑采用两端深沟球轴承的布置方式，能同时承受径向载荷与部分轴向载荷，适配动力输出端可能出现的轴向力工况。这套结构的整体受力路径非常清晰，气缸内燃烧产生的爆发力通过活塞传递给连杆，最终全部汇聚到中心曲轴上输出，周向布缸的方式让曲轴箱的受力也呈均匀对称分布，不会出现单侧受力导致的壳体变形问题，壳体的壁厚可以在保证强度的前提下做轻量化设计，进一步提升整机的功重比。在小型通用航空的轻型飞机、无人机动力场景中，这种径向结构的风冷适应性强，高空低温环境下不会出现水冷系统的冻堵风险，且正面迎风时的散热效率极高，持续大马力输出时的热稳定性更好。在小型特种作业设备比如便携式发电机组、应急消防泵的动力配套中，这种短轴向尺寸的结构可以让设备整体布局更加紧凑，搬运与现场部署的灵活性更高。
