万向传动连接叉结构设计方案

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781447
  • 万向传动连接叉结构设计方案
  • 万向传动连接叉结构设计方案

  在各类需要变角度传递扭矩的传动链路中,万向接头叉件是核心的受力承载部件,这类零件常见于汽车转向系统、工业设备传动轴组、农业机械传动机构、自动化生产线变位机构等场景,负责在两轴轴线不共线、存在动态夹角变化的工况下,持续稳定传递旋转扭矩,补偿安装误差与运行过程中的轴线偏移量。

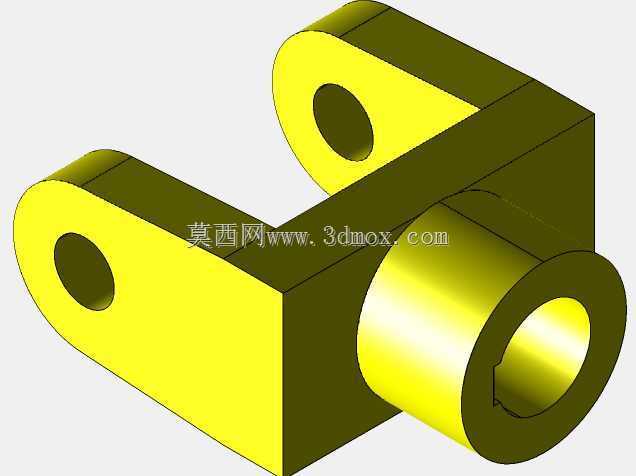

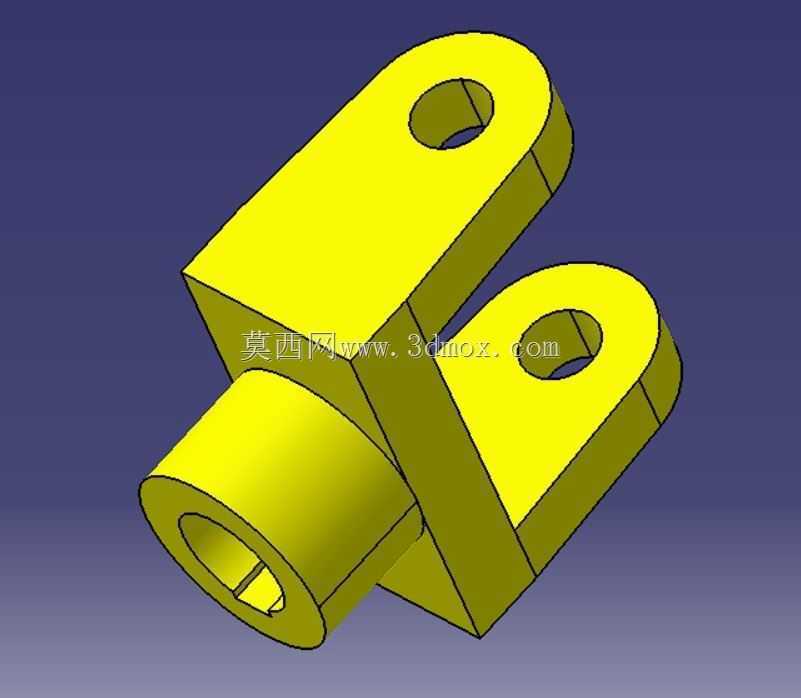

  从结构设计逻辑来看,该叉件采用一体式锻造基体加工的思路,整体分为两个功能区段:一端是带同轴通孔的圆柱轴段,用于和配套的十字轴、连接轴套配合,内孔的公差带选取需兼顾装配便利性与传动同轴度,孔内开设的限位槽用于嵌入卡簧或平键,限制配合件的轴向窜动,避免传动过程中出现松脱异响;另一端是对称分布的两个耳板结构,耳板上开设同轴的铰接孔,孔位的同轴度公差需严格控制在0.02mm以内,否则会导致十字轴装配卡滞,传动过程中出现附加弯矩,加速配合面的磨损。两个耳板的间距尺寸需匹配配套十字轴的轴向长度,预留0.1-0.15mm的装配间隙,既保证铰接转动的灵活性,又避免间隙过大带来的传动冲击。

  实际选型应用时,需重点关注几个安装边界参数:圆柱轴段的外径决定了该部件可传递的最大扭矩阈值,轴段长度需匹配对接轴套的插入深度,避免装配后出现轴端顶死或配合长度不足的问题;耳板的厚度直接影响铰接部位的抗弯强度,若应用在大冲击载荷的工况下,可在耳板外侧增设加强筋结构,提升重载下的结构刚度;铰接孔的内径需和选用的十字轴轴颈尺寸完全匹配,配合面通常需做表面淬火处理,硬度达到HRC45-50,提升耐磨性能,延长部件的维护周期。

  设计建模过程中,需优先保证两个耳板铰接孔的同轴度、圆柱轴段内孔与耳板对称面的位置度,这两个形位公差是影响万向接头传动平顺性的核心指标。建模时可先绘制对称中心面的草图,通过拉伸生成基体的大致轮廓,再对耳板与圆柱段的衔接位置做圆角过渡,避免应力集中——在交变载荷长期作用下,直角衔接位置极易萌生疲劳裂纹,圆角半径通常取壁厚的0.2-0.3倍,在不干涉周边部件运动的前提下尽可能增大圆角,提升部件的疲劳寿命。

  不同应用场景下的结构细节会有针对性调整:应用在汽车转向系统的万向叉,会在圆柱段外圆增设防滑滚花或锁紧螺纹孔,保证和转向柱连接的可靠性,避免转向过程中出现打滑失效;应用在工业传动线的万向叉,会在铰接孔位置增设注油通道,方便定期加注润滑脂,降低铰接面的摩擦损耗;应用在轻载自动化设备的万向叉,可适当减小耳板厚度与轴段外径,降低整体重量,减少传动链路的转动惯量。

  装配调试环节,该叉件需先和十字轴完成铰接组装,再将圆柱轴段对接至主动轴端,调整耳板的初始角度,保证传动过程中两轴的最大夹角不超过万向接头的额定许用夹角,通常单节万向接头的许用夹角在15°-25°区间,若超出该范围,会导致传动效率骤降,铰接部位的磨损速度成倍提升。日常运维中,需定期检查铰接孔的配合间隙,当间隙超过0.3mm时需及时更换部件,避免传动过程中出现冲击振动,影响整条传动链路的运行稳定性。
