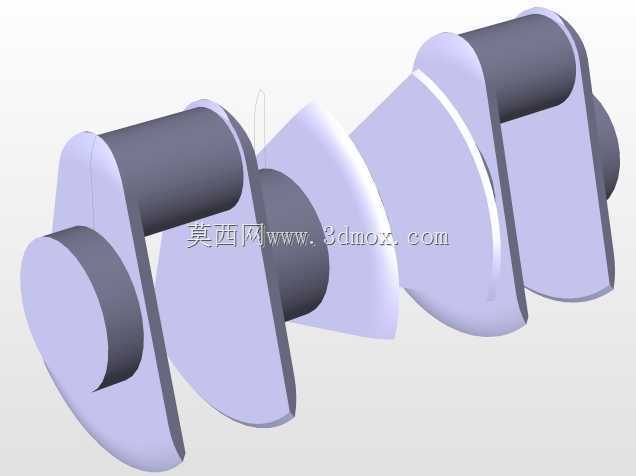

多拐式动力传递曲轴结构设计

　　在往复式动力机械的核心传动链路里，曲轴始终是把活塞往复直线运动转化为旋转扭矩输出的核心构件，这套多拐曲轴的结构设计，完全围绕往复式动力设备的实际运行工况展开，从曲柄销的排布相位到主轴颈的支撑跨度，都匹配常规直列多缸动力单元的做功间隔需求，能在连续运转过程中平衡各缸往复惯性力与旋转离心力，降低整机运行的振动幅值。从实际应用场景来看，这类结构的曲轴广泛适配中小排量内燃机、往复式压缩机等需要实现运动形式转换的设备，在动力输出端直接对接飞轮或者传动齿轮组，把活塞组件传递来的爆发压力转化为可对外输出的旋转力矩，带动后续负载完成做功流程。设计过程中首先要明确的是安装边界尺寸，主轴颈的同轴度公差需要控制在合理区间，

　　保证装配到缸体主轴承座后不会出现卡滞、偏磨的问题，各曲柄销的相位角严格按照气缸做功顺序排布，确保相邻气缸的做功冲程不会出现运动干涉，同时平衡块的轮廓尺寸要提前避让缸体内壁、连杆大头的运动轨迹，避免运转过程中出现结构碰撞。从功能特性上看，这套曲轴的曲柄臂采用了等强度过渡设计，在主轴颈与曲柄销的连接位置做了大圆角过渡处理，能够有效分散应力集中点，避免长期交变载荷作用下出现疲劳断裂的问题，曲柄销的表面设计预留了足够的润滑油道布设空间，能够在运转过程中持续为连杆轴承提供压力润滑，降低摩擦副的磨损速率。实际建模过程中，需要先确定各主轴颈的中心轴线作为装配基准，再根据气缸数量、缸心距参数确定每个曲柄销的偏心距与轴向位置，

　　偏心距的大小直接决定活塞的行程参数，需要和前期匹配的活塞、连杆长度参数做协同校核，保证活塞运行到上止点和下止点时的余隙容积符合设计要求，不会出现撞气门或者活塞碰缸盖的问题。曲柄臂的外形轮廓没有采用多余的装饰性结构，所有曲面过渡都服务于应力分散和动平衡需求，在完成基础实体建模后，需要对整体结构做动平衡模拟，通过调整平衡块的去重区域轮廓，让曲轴在额定转速区间内的不平衡量控制在允许范围内，减少运转时对主轴承的冲击载荷。安装接口方面，曲轴前端预留了正时齿轮、皮带轮的安装定位面，后端设计有飞轮连接的法兰盘结构，所有安装定位面的形位公差都要满足装配要求，保证动力输出过程中不会出现传动偏差。在实际设备选型匹配时，需要重点核对曲轴的主轴颈直径、

　　曲柄销直径、总长度以及各拐的相位参数，确保和现有缸体、活塞连杆组的参数完全匹配，避免出现装配后运动干涉的问题，同时还要确认润滑油道的开孔位置和缸体油道的对应关系，保证装配后润滑回路能够正常导通。这类曲轴的结构设计没有冗余的复杂特征，所有几何结构都围绕提升运转可靠性、降低应力集中、优化动平衡表现展开，对于从事动力机械结构设计、往复式设备改型的从业者来说，这套结构的建模逻辑可以直接复用在同类型多拐曲轴的设计工作中，只需要根据具体的缸数、行程、缸心距参数调整对应尺寸，就可以快速完成适配不同工况的曲轴结构建模，大幅缩短前期结构设计的周期。
