长圆柱型液压传动活塞结构设计

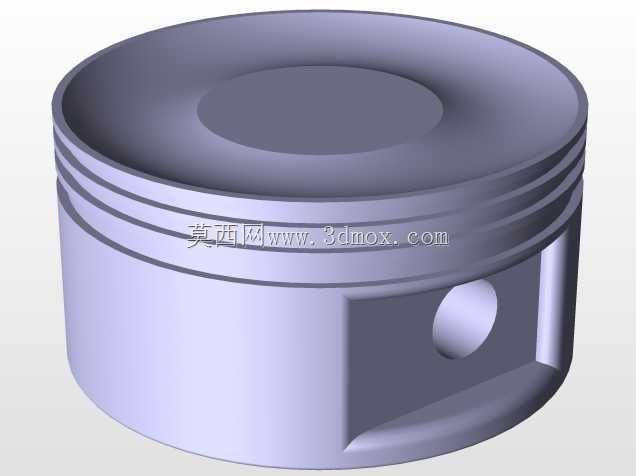

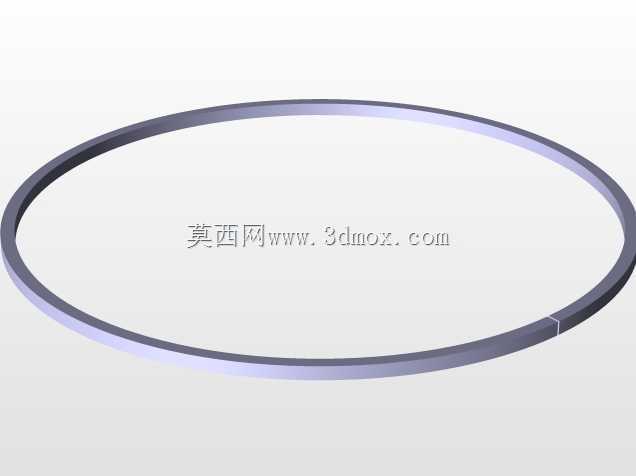

　　在液压传动与流体动力控制的实际工程场景中，这类长圆柱结构活塞是往复式动力输出单元的核心执行零件，常见于中长行程的液压油缸、稳压调节机构以及流体压力控制回路当中，承担着将流体压力能转化为直线往复机械能的核心作用，其结构设计的合理性直接决定整套动力机构的运行稳定性、密封寿命以及动力传递效率。从实际工况适配角度出发，该活塞采用等径长圆柱主体结构，两端设置有阶梯式限位凸台，其中一端的凸台结构用于配合活塞环、密封件的安装定位，另一端的缩径结构用于和传动杆做同轴连接，整体同轴度公差控制在IT7级区间，能够满足长行程往复运动过程中不会出现偏磨、卡滞的问题。在设计思路层面，这类长行程活塞没有采用传统的分体式组合结构，而是选择整体式棒料加工成型，

　　主要是考虑到其应用场景中工作压力波动区间较小，往复运动速度稳定在0.5m/s以内，整体式结构能够避免分体装配带来的同轴度误差，同时减少装配环节的累计公差，降低密封件偏磨导致的内泄漏风险。主体圆柱面的粗糙度设计为Ra0.8，既能够保证密封件的贴合度，减少往复运动过程中的摩擦阻力，又不会因为表面过于光滑导致密封件无法形成稳定的润滑油膜，延长密封组件的使用寿命。两端的凸台高度经过实际工况校核，既能够满足密封件、挡圈的安装空间需求，又不会占用过多的油缸内部行程空间，在有限的缸体长度内最大化有效做功行程。从安装边界来看，该活塞的外径尺寸与配套缸筒的内径采用H7/f6的间隙配合，单边间隙控制在0.02-0.04mm之间，

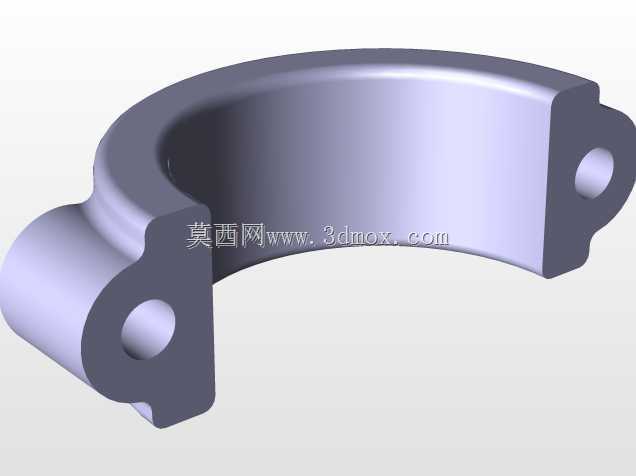

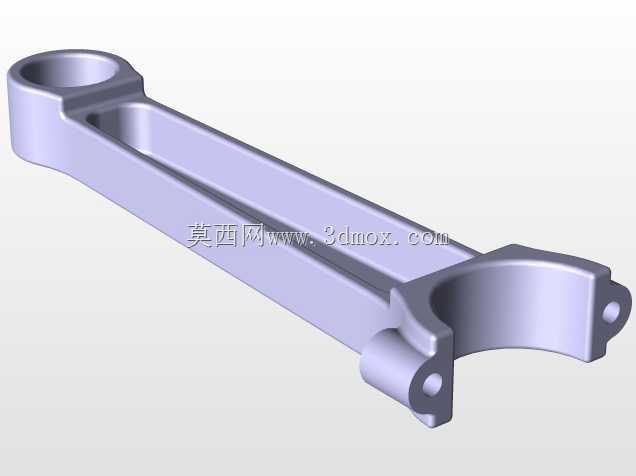

　　既能够保证活塞在缸筒内自由往复滑动，又不会因为间隙过大导致压力油内泄，影响动力输出效率。端部的连接部位采用同轴圆柱面定位，侧面预留有销钉孔或者螺纹连接位，能够和传动杆实现刚性连接，连接部位的端面垂直度控制在0.01mm以内，避免传动过程中出现侧向分力，导致杆体弯曲或者缸筒内壁拉伤。在实际应用场景中，这类活塞除了常规液压油缸的应用外，也可适配于交流稳压设备中的压力调节执行机构，通过活塞的位置变化改变流体通路的开度，实现输出压力的稳定调节，此时活塞的运动行程控制精度要求更高，因此圆柱面的圆柱度公差需要提升至0.005mm，保证在任意位置停留时都不会出现压力泄漏导致的位置漂移。结构设计过程中，需要重点考虑活塞的受力变形量，

　　在额定工作压力下，活塞主体的径向变形量不能超过配合间隙的1/3，避免高压下活塞胀大出现卡缸问题，因此长圆柱主体的壁厚经过强度校核，在满足轻量化要求的同时，保证足够的刚性，即使在瞬时压力冲击达到额定压力1.5倍的工况下，也不会出现塑性变形。活塞两端的过渡位置全部采用圆角过渡，避免应力集中，尤其是在连接部位的轴肩位置，圆角半径不小于1mm，减少往复运动过程中交变应力导致的疲劳断裂风险。密封槽的尺寸设计严格匹配常用的格莱圈、斯特封等标准密封件尺寸，槽宽和槽深的公差控制在±0.02mm以内，保证密封件安装后有合适的压缩量，既能够实现可靠密封，又不会因为压缩量过大导致摩擦阻力激增，加快密封件磨损。在长行程应用场景中，活塞的长度和直径比控制在4:1左右，这个比例能够保证活塞在缸筒内运动时具备足够的导向长度，减少侧向力带来的偏磨问题，不需要额外加装导向环也能保证运动的平稳性，如果应用在侧向力较大的工况中，可以在活塞两端的凸台位置加装导向支撑环，进一步提升运动稳定性。从流体流动的角度考虑，活塞进入压力腔的端面采用小角度倒角设计，能够减少压力油进入时的流体冲击，降低活塞启动瞬间的压力波动，让动力输出更加平顺，同时倒角结构也能够方便活塞装配时顺利导入缸筒，避免装配过程中刮伤缸筒内壁或者密封件。
