内燃机活塞连杆组件结构设计方案

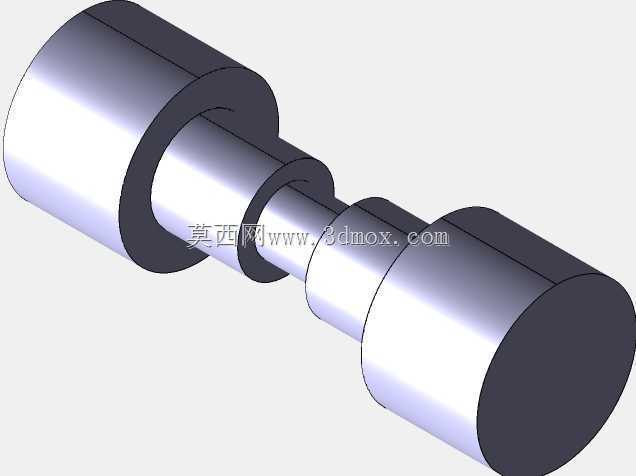

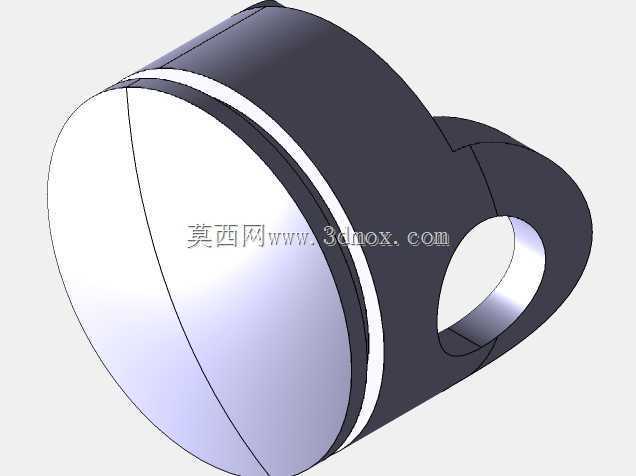

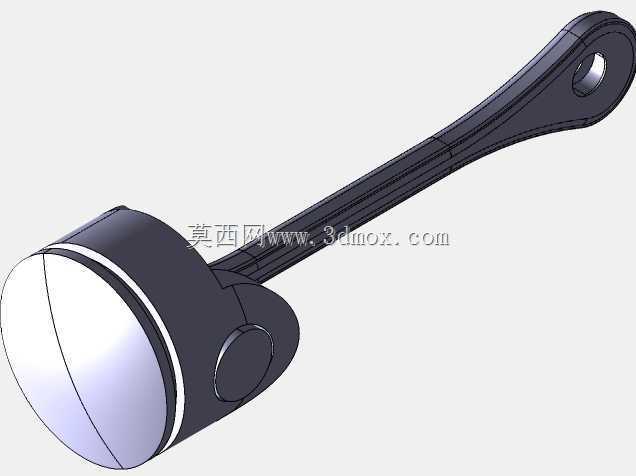

　　在往复式动力设备的动力传递链路中，活塞连杆组件是衔接燃烧做功与旋转输出的核心运动部件，其结构合理性直接决定整套动力单元的运行可靠性、动力传递效率与服役寿命。这套组件的活塞头部采用平顶式结构设计，顶面无额外凹坑与凸台，可在压缩行程终了阶段配合气缸盖形成规整的燃烧室轮廓，减少气流死区，提升油气混合的均匀度；活塞头部环带区域预留了三道环槽，分别对应两道气环与一道油环的安装位，气环槽的侧隙与背隙按照常规汽油机的配合公差设计，可保证高温工况下环件受热膨胀后不会出现卡滞，同时能有效密封燃烧室内的高压燃气，避免高压气体窜入曲轴箱造成功率损失，油环槽位置开设了均匀分布的回油孔，可将气缸壁上多余的润滑油刮下后通过回油通道回流至油底壳，

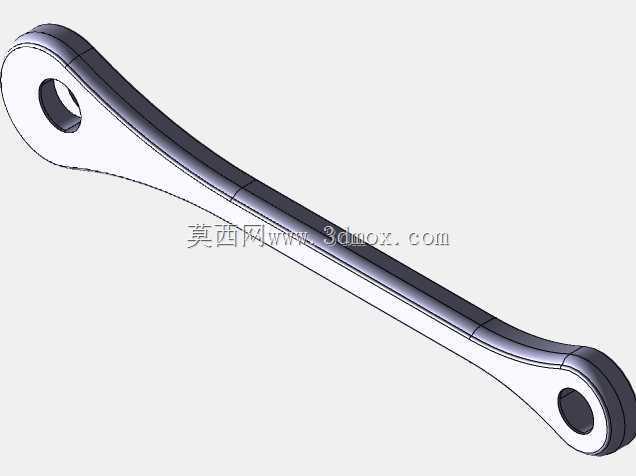

　　减少机油窜入燃烧室参与燃烧的概率。活塞销座部位采用了加厚的加强筋结构，从活塞头部内侧一直延伸至销座根部，可分散燃烧爆发压力作用在活塞顶部的集中载荷，避免销座部位在高频交变载荷下出现疲劳裂纹；活塞销采用全浮式设计的安装边界，销孔与活塞销的配合间隙控制在微米级，冷态下可通过轻微压装完成装配，热态下活塞销可在销孔与连杆小头衬套内自由转动，让销的磨损均匀分布在整个圆周表面，延长销件的使用寿命。连杆部分采用了工字形截面的杆身设计，这种截面结构可以在保证杆身足够抗弯、抗扭强度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴运转过程中的惯性力载荷，降低整机的振动水平；杆身与大头、小头的过渡区域都采用了大圆角过渡结构，

　　避免截面突变造成的应力集中，从根源上降低连杆在高转速工况下发生断裂的风险。连杆小头部位压装有铜基合金衬套，衬套内表面开设了螺旋状的布油槽，可将曲轴飞溅上来的润滑油存储在槽内，持续为活塞销与衬套的摩擦副提供润滑，减少干摩擦造成的磨损；连杆大头采用了平切口式的分体结构，连杆盖与杆身通过定位套实现精准定位，配合两根高强度连杆螺栓完成紧固，螺栓的预紧力按照材料屈服强度的70%设定，可保证发动机在最高设计转速下，连杆大头不会因为惯性力出现分离错位，大头内孔预留了轴瓦安装位，轴瓦的钢背与大头内孔采用过盈配合，内表面的减磨合金层可在曲轴连杆轴颈与大头之间形成稳定的油膜，降低旋转摩擦阻力。从安装边界来看，活塞的裙部设计为椭圆形截面，

　　长轴方向垂直于活塞销轴线方向，可补偿活塞工作时因热膨胀与侧压力造成的变形，保证活塞在气缸内的配合间隙始终处于合理范围，避免冷态敲缸与热态拉缸的问题；连杆大、小头孔的中心距按照常规小排量动力单元的行程参数匹配，可直接适配对应缸径的气缸体与曲轴组件，不需要额外修改安装位。在实际应用场景中，这类活塞连杆组件不仅可用于通用小型汽油机、柴油机的动力总成，也可经过尺寸调整后用于空气压缩机、往复式泵类设备的动力端，将曲轴的旋转运动转化为活塞的往复直线运动，完成介质的压缩与输送。设计过程中需要重点关注组件的动平衡匹配，活塞与连杆的重量差需要控制在指定范围内，同一台设备上装配的多组组件重量差不能超过设计阈值，否则会造成曲轴运转时的不平衡振动，加剧轴承的磨损；另外所有运动部件的表面粗糙度都需要满足设计要求，活塞裙部的表面需要经过特殊的表面处理，降低与气缸壁的摩擦系数，连杆杆身表面需要进行喷丸强化处理，提升表面的残余压应力，增强组件的抗疲劳性能。在建模过程中，所有配合面的公差都需要在三维模型中进行标注与模拟，提前验证装配过程中是否存在干涉问题，尤其是连杆摆动到上下止点位置时，需要确认杆身与气缸壁、曲轴平衡块之间不会发生运动干涉，保证组件在整个运动行程内都能顺畅运行。
