工业设备用双耳式连接固定支架

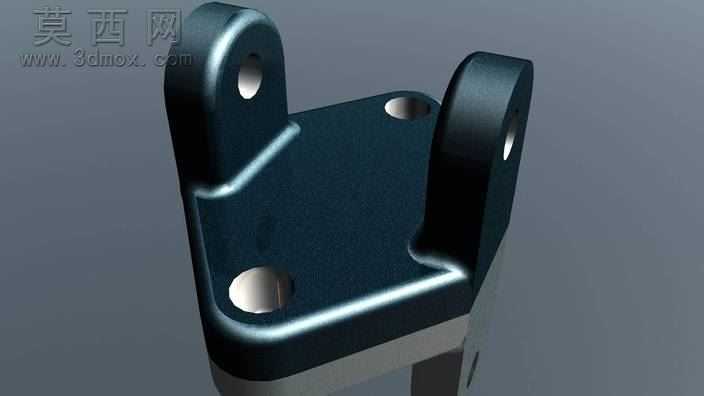

本款支架采用SolidWorks软件完成全参数化三维建模，建模过程中以实际工业安装场景的受力需求为核心依据，先绘制底座平面草图，通过拉伸凸台命令生成底座主体结构，再对两侧的耳板部分进行单独草绘，采用两侧对称拉伸的方式保证双耳的同轴度与结构一致性。建模阶段对所有安装孔位添加了几何约束，底座上的三个沉头安装孔分别对应不同规格的紧固件安装需求，双耳上的铰接孔严格按照铰接销轴的配合公差设定尺寸，确保后续装配时的配合精度。渲染阶段采用金属哑光烤漆材质，模拟工业支架常用的黑色喷塑表面处理效果，材质参数设置中调整了粗糙度数值为0.3，金属度为0.8，添加了轻微的环境反射效果，还原金属构件在工业车间光照环境下的真实质感，同时对孔位的内壁做了高光处理，突出机加工孔位的光滑表面特征。结构设计上，底座采用近似方形的平板结构，边缘做了圆角过渡处理，避免应力集中问题，两侧耳板与底座采用圆弧过渡连接，大幅提升了支架整体的抗弯折性能，能够承受铰接部位传递的径向载荷与轴向冲击力。设计思路围绕安装便捷性与结构可靠性展开，底座的三个安装孔呈三角形分布，保证安装后的稳定性，双耳的高度与间距经过反复校核，适配常见的铰接类零部件安装尺寸，既可以作为独立的支撑固定件使用，也可以作为设备连接部位的转接构件，适配多类工业机械设备的安装需求，整体结构简洁无冗余设计，在满足力学性能的前提下尽可能控制了整体重量，兼顾了实用性与经济性。
