5加仑桶装水瓶坯及成品瓶结构设计

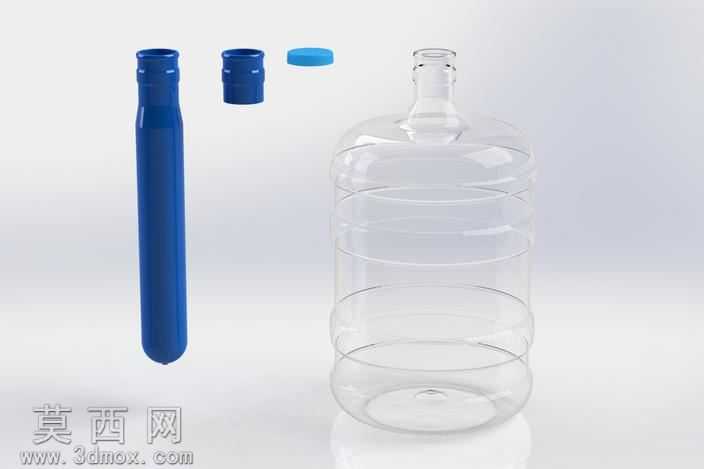

本套三维模型围绕5加仑大容量饮用水桶的生产全流程部件展开设计，完整还原了瓶坯、瓶颈连接段、密封瓶盖以及成品吹塑桶的全部结构细节。建模阶段首先基于58毫米标准颈部尺寸进行基准定位，对瓶坯的长管型主体做了等壁厚参数化设计，瓶坯底部采用圆弧过渡结构，适配吹塑过程中的材料拉伸流动特性，避免成型过程中出现壁厚不均、局部应力集中的问题。瓶颈部位单独拆分建模，精准还原了螺纹牙型、密封卡槽以及定位凸台的尺寸公差，保证后续与瓶盖、饮水机进水结构的装配适配性。瓶盖模型做了顶面防滑纹理、内侧密封塞的细节还原，边缘做了圆角过渡处理，匹配实际生产中的注塑脱模需求。成品5加仑桶模型还原了桶身多道环形加强筋结构，每道加强筋的弧度、间距都经过结构合理性校验，既保证大容量储水状态下的桶身抗形变能力，也适配堆叠运输过程中的受力需求，桶口与瓶颈段做了一体化衔接处理，内壁光滑无多余结构，避免饮用水残留滋生细菌。渲染阶段采用透明PET材质模拟成品桶的视觉效果，调整材质的折射率、透光率参数还原塑料桶的通透质感，瓶坯与瓶颈部件采用深蓝色硬质塑料材质，区分不同生产阶段的部件属性，场景采用柔和的无影布光，清晰展现各部件的轮廓结构与装配关系。设计过程中充分考量吹塑成型的工艺特性，瓶坯的长度、壁厚比例经过反复校验，保证吹塑过程中材料可以均匀延展到桶身各个部位，瓶颈的标准尺寸适配市面主流桶装水生产线的灌装、封盖设备，无需额外调整工装即可投入生产使用，整套模型结构完整，尺寸参数严谨，可直接用于生产工艺校验、结构演示以及相关配套设备的设计参考。
