强迫风冷式晶闸管冷却装置结构设计

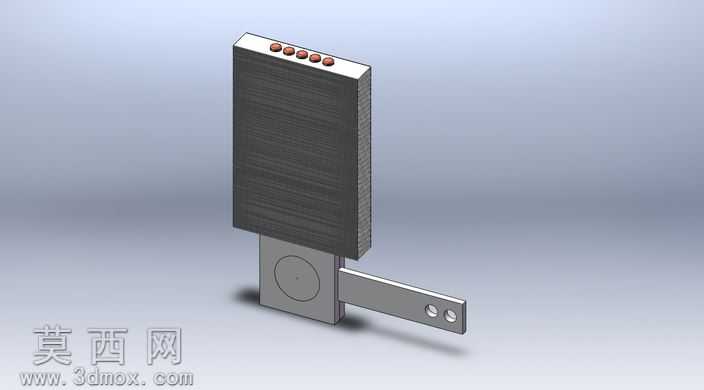

本作品为强迫空气冷却型晶闸管散热装置的三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对散热主体的鳍片阵列进行参数化定义，通过线性阵列特征快速生成等间距排布的竖向散热鳍片，鳍片厚度、间距、整体高度均按照晶闸管散热的热流密度需求完成参数匹配，保证散热面积与风阻的平衡。主体基座部分采用实体建模完成，预留晶闸管元件的安装定位面，顶部的接线端子安装位通过凸台特征与阵列特征组合实现，五个圆形接线端子的安装孔位同轴度、间距公差均按照电气安装规范设定，保证后续装配的适配性。底部的固定支架与连接臂采用一体化建模思路，连接臂上的两个安装孔通过异形切除特征生成，兼顾安装定位与结构强度需求，底部圆形定位座与主体基座的装配关系通过配合约束完全锁定，还原实际产品的装配逻辑。材质渲染阶段，主体散热鳍片部分赋予深色阳极氧化铝材质，调整材质的粗糙度与金属度参数，还原挤压铝型材表面的细微拉丝纹理，底部支架与连接臂赋予哑光不锈钢材质，通过调整反射率参数区分不同金属部件的质感差异，接线端子部分赋予红铜镀镍材质，突出电气连接部件的金属光泽。场景布光采用三点布光方案，主光源从侧上方投射，突出鳍片的层叠结构立体感，辅助光源补全暗部细节，避免支架部分出现死黑区域，背景采用渐变浅灰色调，突出装置本身的结构轮廓。设计过程中优先考虑强迫风冷的气流路径，竖向鳍片的排布方向与气流走向完全平行，降低风阻的同时提升气流与鳍片的接触面积，连接臂的延伸长度与安装孔位置按照电力电子设备的通用安装尺寸设定，保证装置可以直接适配常见的晶闸管安装工位，整体结构无冗余设计，在满足散热效率要求的前提下尽可能压缩整体体积，适配紧凑型电力电子设备的内部安装空间需求。
