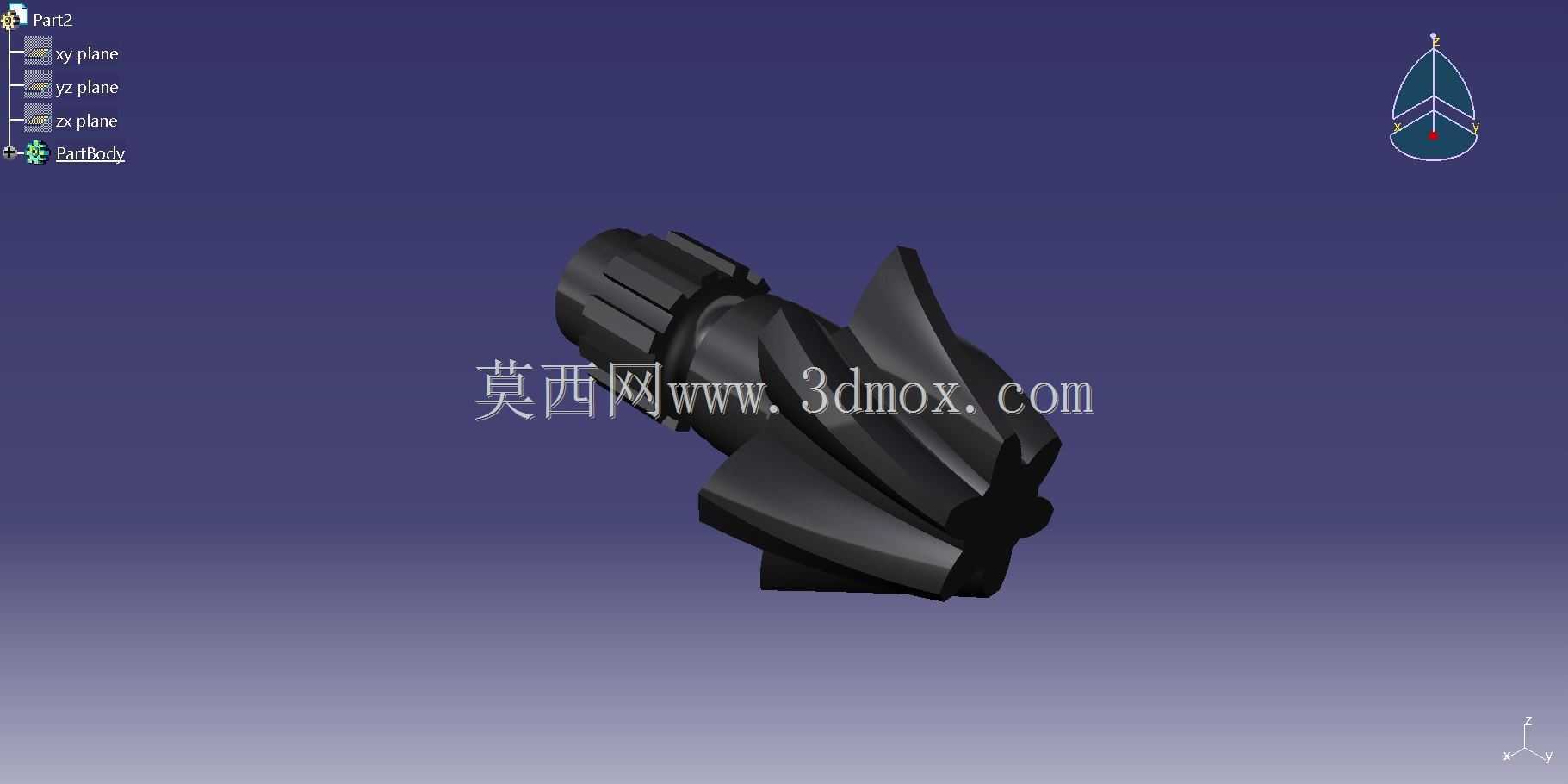

CATIA设计的传动用斜齿圆柱齿轮结构

　　在常规的平行轴动力传递场景中，直齿轮啮合时的接触线是沿齿宽方向同时进入、同时退出，啮合冲击大、运行噪音高，尤其在中高速传动工况下，这类缺陷会被进一步放大，不仅影响传动平稳性，长期运行还会加速齿面磨损，缩短整套传动机构的服役周期。斜齿轮的齿向存在螺旋角，啮合过程中轮齿是逐渐进入接触、逐渐脱离接触，重合度远高于同参数直齿轮，能有效降低啮合冲击与动载荷，让传动过程更平顺，同时单齿承受的载荷更小，承载能力更强，因此被广泛应用在汽车变速器、机床主轴箱、工业减速机、航空传动系统等对传动平稳性、承载能力有较高要求的场景中。

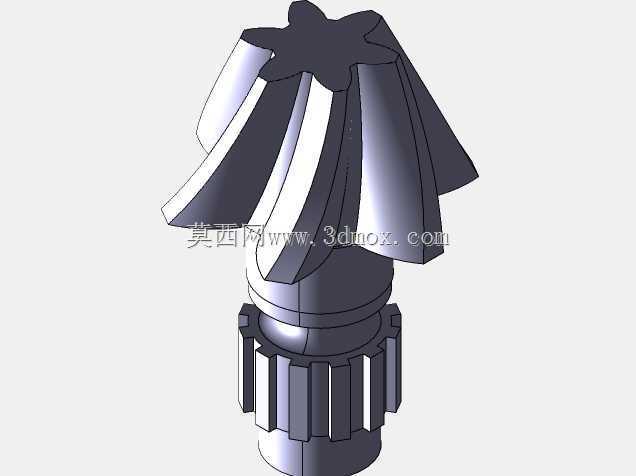

　　这款斜齿轮的设计围绕平行轴交错传动的实际需求展开，建模阶段首先确定了核心传动参数：法向模数、齿数、压力角、螺旋角、齿宽，这些参数直接决定了齿轮的传动比、承载能力与安装中心距。齿部造型采用参数化生成逻辑，先通过渐开线方程生成端面齿廓，再结合螺旋角参数沿分度圆柱螺旋线扫掠形成完整齿面，齿顶、齿根处做了符合强度要求的圆角过渡，避免应力集中导致的轮齿断裂。齿轮一端设计了带轴向槽的轴连接结构，这类结构一般用于和传动轴做周向固定，常见的配合方式是花键配合或者平键配合，能保证扭矩传递过程中齿轮和轴不发生相对转动，轴段的直径、配合长度都预留了标准公差带，方便和对应规格的传动轴、轴承做装配适配，安装时需要保证两啮合齿轮的轴线平行度符合公差要求，螺旋角大小相等、旋向相反，同时控制合理的齿侧间隙，避免卡滞或者回程间隙过大。

　　从结构细节来看，轮齿的齿向修形、齿顶修缘都在建模过程中做了预留，实际加工时可以根据工况载荷调整修形量，补偿制造安装误差、受力变形带来的啮合偏移，让齿面载荷分布更均匀，避免偏载导致的局部点蚀、磨损。齿轮的非配合端面做了平整处理，方便安装时的轴向定位，通常会配合轴用挡圈或者轴肩实现轴向固定，防止运行过程中发生轴向窜动。在实际选型应用中，需要根据传递的额定扭矩、转速、工作环境温度、润滑条件匹配对应的材料与热处理工艺，比如中载连续运行的场景常选用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，能承受较大的冲击载荷；低速轻载场景也可以选用45钢调质处理，降低加工成本。

　　建模过程中严格遵循机械设计手册中齿轮传动的相关规范，所有特征都保留了参数化关联，如果后续需要调整传动比、中心距，只需要修改对应的模数、齿数、螺旋角参数就能快速更新模型，不需要重新绘制齿廓，能大幅缩短同系列产品的设计迭代周期。装配验证阶段可以直接将模型导入装配环境，和配对齿轮、轴、轴承等零部件做干涉检查，验证安装边界是否符合整机设计要求，提前发现齿部干涉、配合尺寸超差等问题，减少后续物理样机的试错成本。这类斜齿轮在实际运行时多采用油浴润滑或者喷油润滑，齿面粗糙度需要达到Ra1.6以下，降低摩擦损耗，提升传动效率，日常维护中需要定期检查齿面磨损情况、润滑油状态，及时更换老化的润滑油，避免金属碎屑进入啮合区域加剧齿面磨损。
