卡丁车配套带安装支架燃油储油箱结构

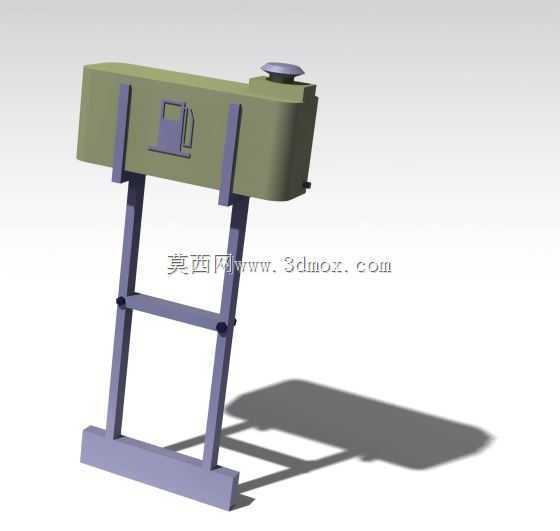

　　这套带安装支架的燃油储油结构，主要适配小型场地卡丁车这类非道路小型运动车辆的燃油供给需求，在场地娱乐卡丁车、业余训练卡丁车的动力系统布局中，这类集成支架的油箱能够省去额外设计安装固定结构的工作量，适配钢管式车架的安装逻辑。从实际使用场景来看，场地卡丁车长期在硬化铺装的封闭赛道内做连续加减速、过弯动作，油箱的安装稳定性、燃油晃动控制、供油连续性都是设计时需要重点考量的点，这套结构将油箱本体与安装支架做了集成化设计，支架直接采用方管焊接式结构，底部设置横向安装底座，两根竖向支撑臂直接承托油箱本体下部，中部设置横向连接杆强化支架整体抗扭刚度，避免车辆在高速过弯产生侧向加速度时支架出现形变，导致油箱移位、供油管路拉扯脱落的问题。

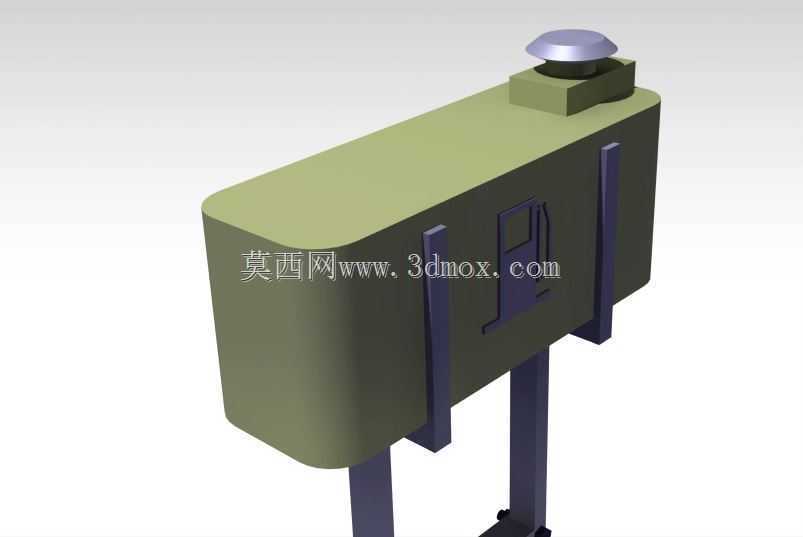

　　油箱本体采用卧式长条形布局，整体轮廓贴合卡丁车车架上部的安装空间，避开驾驶员腿部活动区域，同时不会超出车架两侧的宽度边界，避免车辆发生刮蹭、碰撞时首先接触油箱造成破损漏油的风险；油箱顶部设置凸起的加油口，加油口位置高于油箱本体上平面，能够在加注燃油时防止燃油溢出，同时预留了燃油呼吸阀的安装位置，保证油箱内部压力与外界平衡，避免持续供油时箱内形成负压导致供油不畅。从安装边界来看，支架底部的安装底板预留了对应车架钢管的固定点位，可通过U型螺栓或者焊接的方式与卡丁车车架主横梁连接，安装完成后油箱底部与车架之间预留足够的间隙，能够布置燃油管路、燃油滤清器以及出油开关，不会出现管路挤压弯折的问题；

　　支架的竖向支撑臂与油箱本体的连接位置做了贴合式设计，支撑面完全贴合油箱下部的弧形轮廓，接触位置可加装橡胶缓冲垫，吸收车辆行驶过程中发动机传递过来的振动，避免长期振动导致油箱焊接位置出现疲劳开裂。从功能特性上看，油箱本体的容积设定匹配小型单缸汽油机的持续工作时长需求，能够满足场地卡丁车单场次运营的燃油消耗，不需要频繁补加燃油；油箱侧面设置的油位标识区域可直观观察剩余燃油量，方便运维人员快速判断车辆燃油状态。设计过程中优先考虑了卡丁车这类小型车辆的改装适配性，支架的结构形式不需要对原车车架做大规模切割改动，只需要匹配对应车架的安装孔位即可完成固定，油箱的出油口位置预留了通用燃油管的对接接口，

　　可直接适配市面上多数小型通用汽油机的燃油管路规格，不需要额外制作转接头。在结构强度层面，支架的方管规格选型兼顾了轻量化与结构强度，不会过多增加车辆前部的簧上质量，同时能够承受满油状态下油箱的整体重量，即使在车辆经过赛道颠簸路段、出现弹跳落地的冲击时，支架也不会出现塑性形变；油箱本体的转角位置全部做了圆弧过渡处理，避免应力集中，同时在安装支架的夹持位置做了局部加厚，防止长期夹持受力导致箱体变形。实际装车验证过程中，这套结构的重心位置控制合理，安装完成后整车重心不会出现过高或者偏移的问题，不会影响卡丁车的过弯操控特性，燃油在箱体内的晃动幅度被卧式结构有效限制，不会因为车辆剧烈动作导致燃油从呼吸口溢出，也不会出现因为燃油倾斜导致油泵吸空、发动机断油熄火的问题。对于小型非道路车辆的燃油系统设计来说，这类集成支架的油箱结构能够大幅缩短设计周期，减少单独设计油箱固定结构的验证环节，结构成熟度高，可直接适配多数钢管车架的小型运动车辆、场地作业小型设备的燃油储油需求。
