交流稳压器用ODH塑料密封垫结构设计

　　在交流稳压器的内部装配体系中，这类异形塑料垫属于容易被忽略但直接影响整机运行稳定性的小尺寸结构件，很多刚入行的结构设计人员在做稳压器内部排布时，往往只关注主回路元件、调压模块、散热组件这些大部件的参数匹配，却容易在这类衬垫零件的结构设计上出现疏漏，最终导致整机装配后出现绝缘间隙不足、部件窜动、密封防护失效等问题。从实际应用场景来看，这类衬垫主要安装在稳压器内部接线端子与壳体的衔接位置、相邻绝缘构件的贴合面处，一方面要填补不同注塑壳体件之间因成型公差带来的装配间隙，避免外部粉尘、潮气顺着接缝进入稳压器的带电腔体内部，另一方面要在金属固定件与塑料壳体之间形成绝缘隔离层，防止装配时螺栓压紧力过大造成壳体应力开裂，同时还能抵消设备运行过程中因铁芯振动带来的微小位移，避免相邻部件长期摩擦产生磨屑掉落至电路板表面引发短路风险。

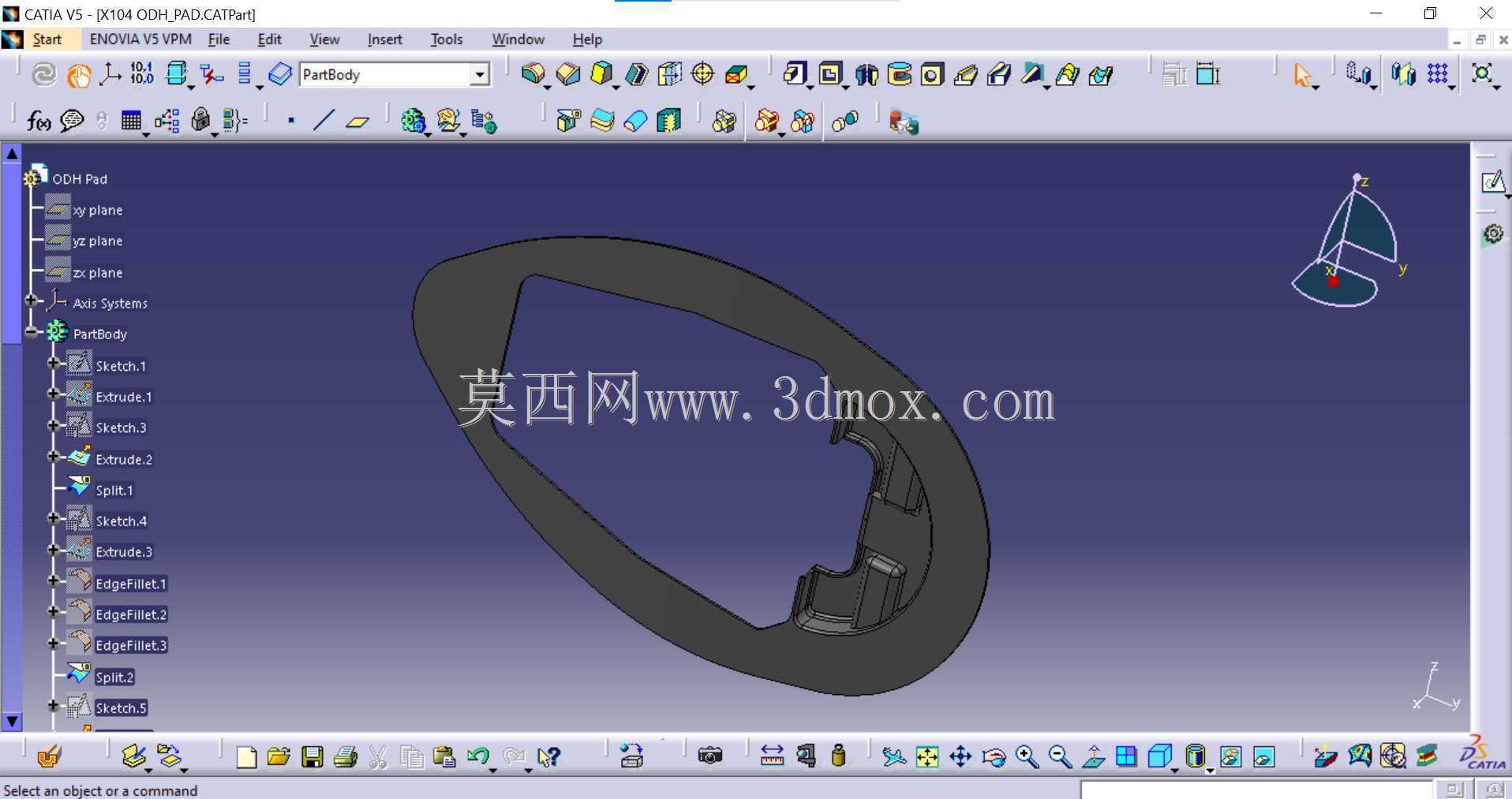

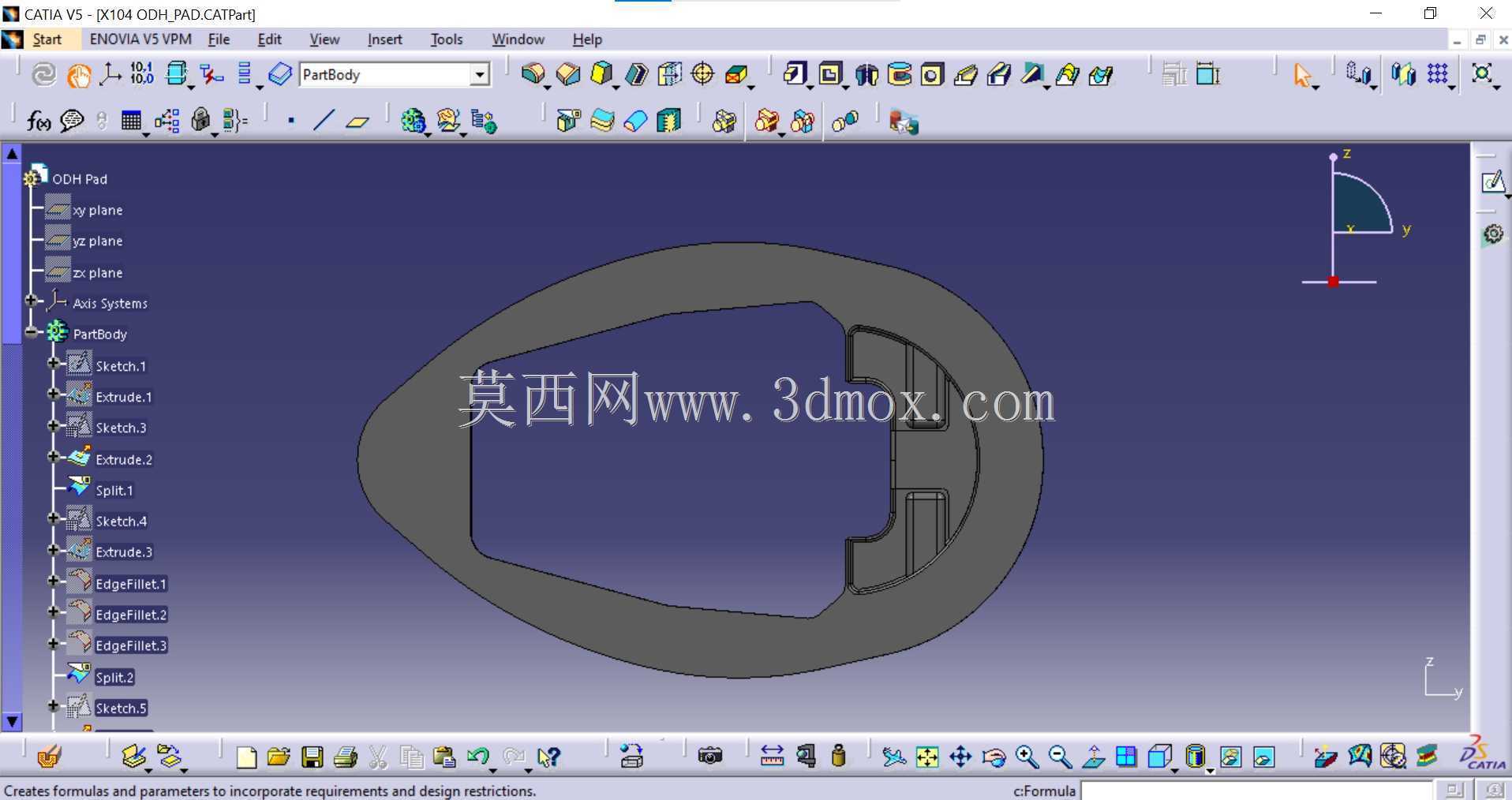

　　从结构设计思路来看，这个零件没有采用常规的圆形或者矩形平垫结构，而是顺着安装位的轮廓做了闭环的异形环带设计，整个环体的截面厚度保持均匀，没有出现局部过厚或者过薄的区域，这是考虑到塑料件注塑成型时的冷却收缩特性，如果壁厚差异过大，成型后很容易出现缩痕、翘曲变形，导致装配时贴合面出现缝隙，达不到预期的密封和缓冲效果。环体内侧预留的卡扣式定位结构，是为了装配时能够直接卡接在对应的壳体凸台上，不需要额外涂胶或者增加辅助定位件，工人在流水线装配时可以直接徒手对位卡装，能有效减少装配工序的耗时，同时卡接结构的限位作用可以避免衬垫在螺栓锁紧过程中出现移位，防止因衬垫偏移堵住接线孔或者遮挡安装位。

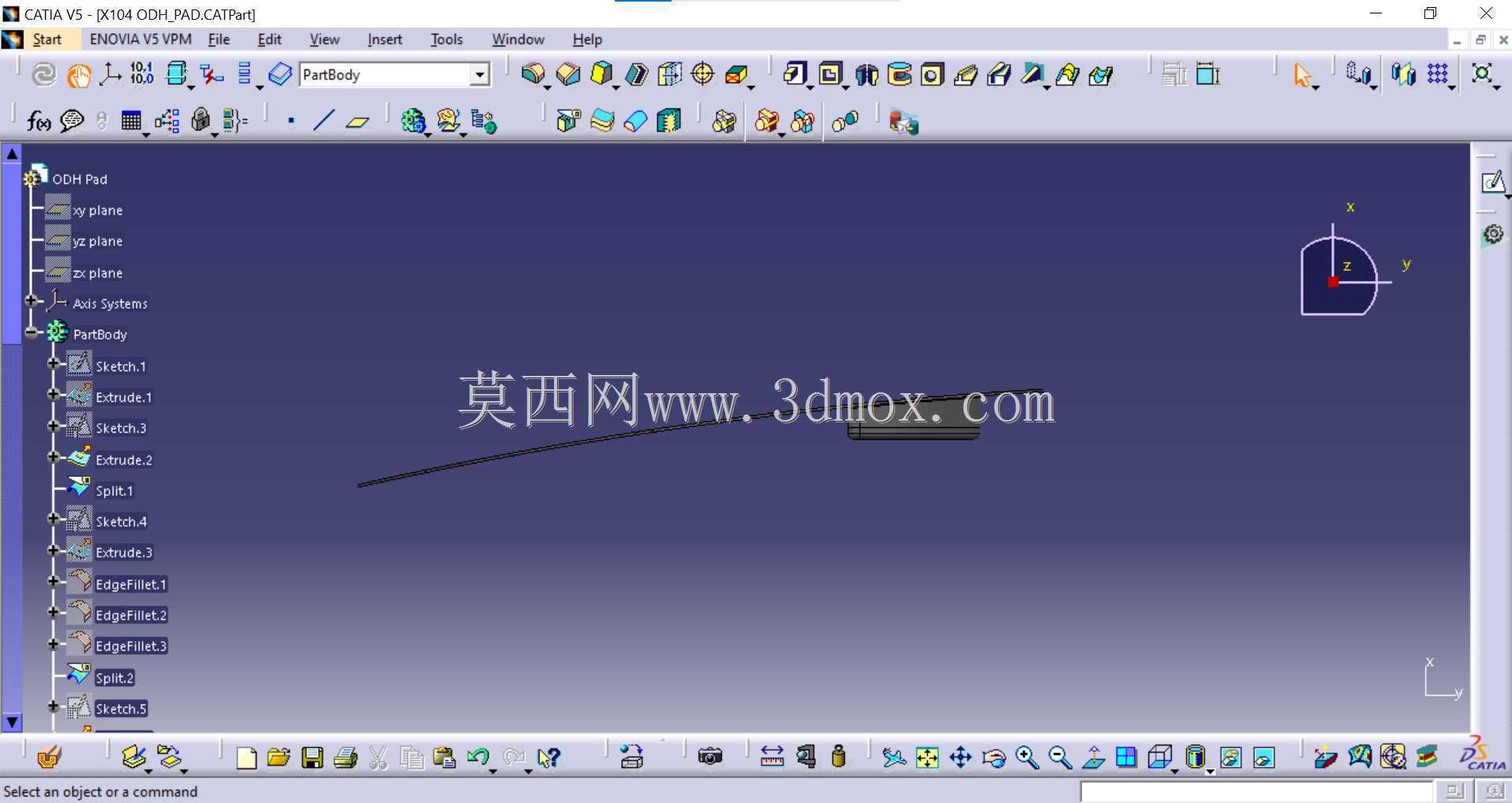

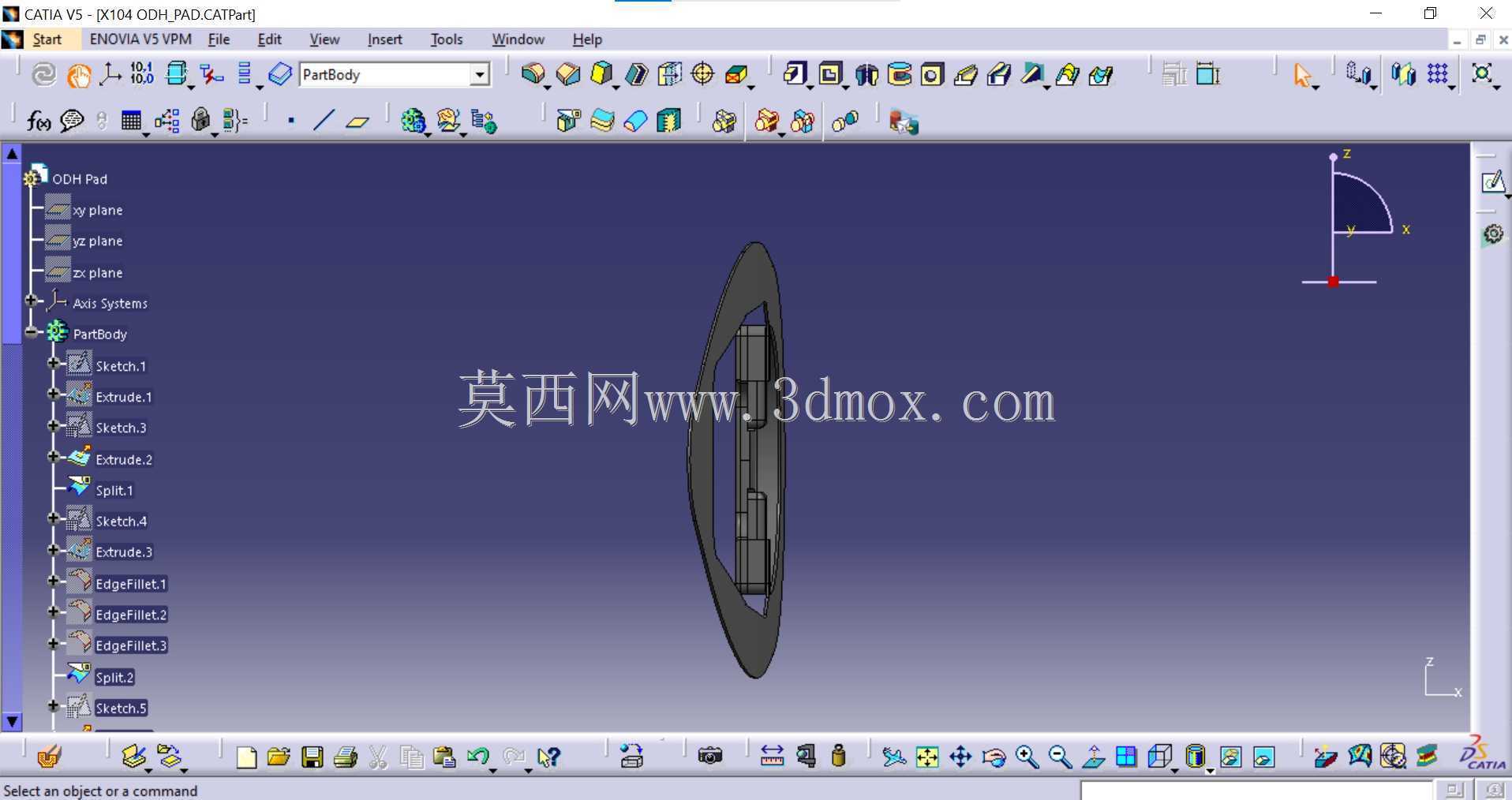

　　从安装边界的尺寸控制来看，整个衬垫的外轮廓完全贴合安装位的沉台轮廓，边缘与沉台侧壁的间隙控制在0.15mm以内，既不会因为间隙过小导致装配时卡滞，也不会因为间隙过大出现衬垫窜动。衬垫的压紧厚度设计为1.2mm，当螺栓按照规定扭矩锁紧时，衬垫被压缩后的厚度保持在0.9mm左右，这个压缩量既可以保证衬垫有足够的形变填补贴合面的微观不平度，实现可靠的密封和绝缘隔离，又不会因为压缩量过大导致塑料材料出现永久塑性变形，失去长期使用的弹性补偿能力。在材料选择上采用硬质改性塑料，相比橡胶垫来说，这类塑料材质的抗蠕变性能更好，在稳压器长期运行产生的40-60℃工作温度下，不会出现材料软化、形变过度的问题，同时材料本身的绝缘电阻足够高，即使在潮湿环境下也能保持稳定的绝缘性能，不会出现表面漏电的情况。

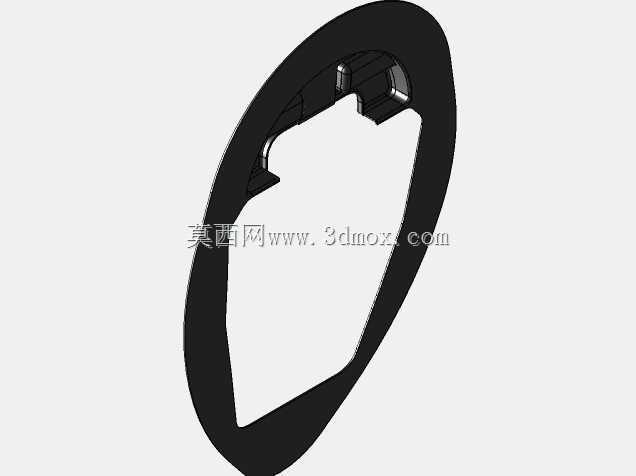

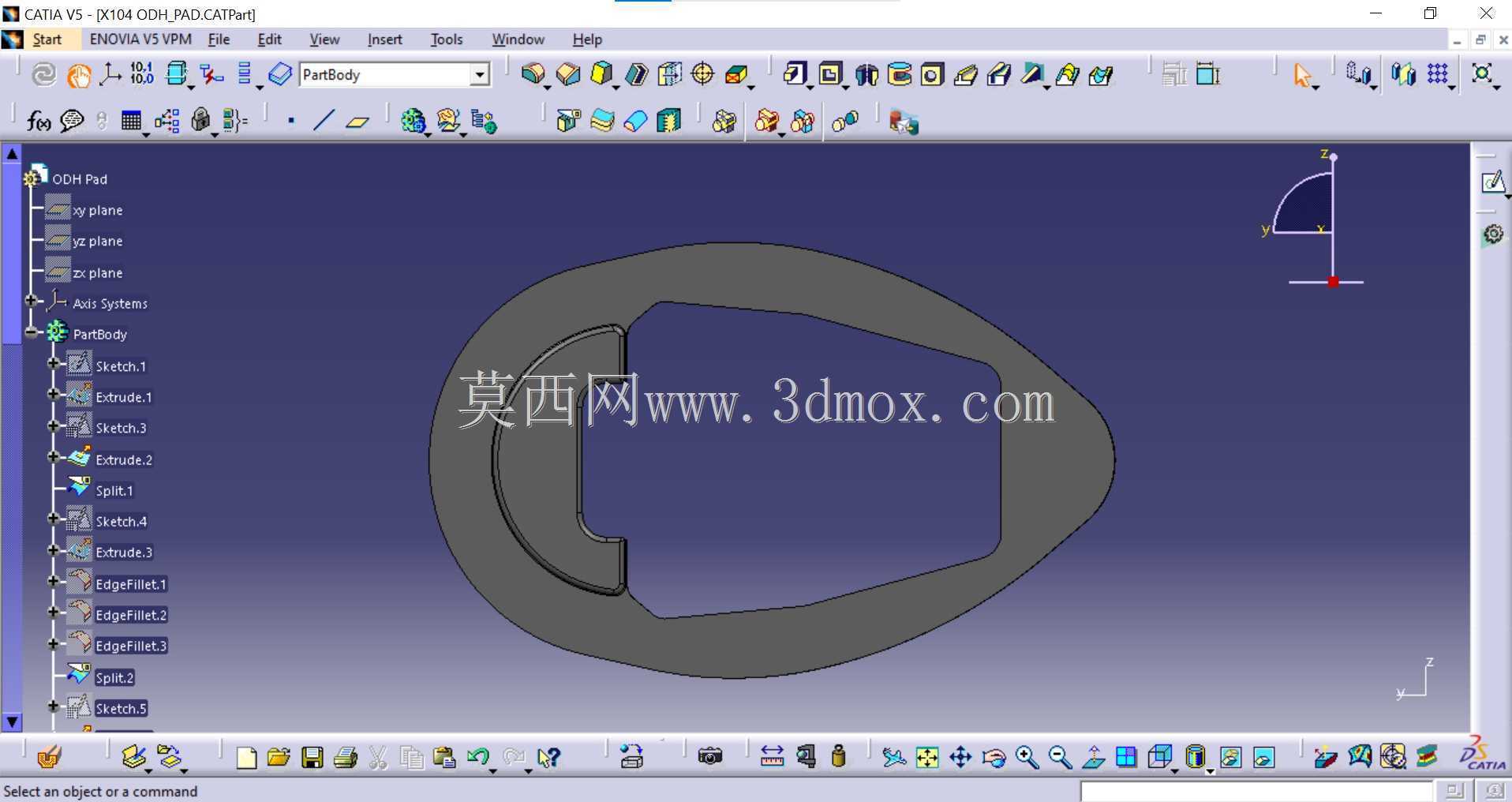

　　很多设计人员在做这类小衬垫的时候，容易直接按照安装面的轮廓简单拉伸生成实体，忽略了零件上的避让缺口设计，这个衬垫上的几处内凹缺口，正好对应安装位上的加强筋和接线柱凸起位置，如果没有做这些避让结构，装配时衬垫就会被加强筋顶起，导致整个贴合面出现缝隙，不仅起不到密封作用，还会让两个配合的壳体件无法完全贴合，出现装配间隙超差的问题。另外衬垫的边缘做了很小的圆角过渡，没有尖锐的棱角，一方面是避免注塑成型时出现尖角处的应力集中，导致零件受外力时容易开裂，另一方面也能避免装配时工人被尖锐边缘划伤，同时圆角过渡的结构在衬垫被压缩时，材料的形变流动更加均匀，不会出现边缘被挤压溢出到安装位外侧的情况。

　　在稳压器的实际运维过程中，这类衬垫的可靠性直接影响设备的环境适应能力，尤其是在户外或者工业车间这类粉尘、湿度较高的使用场景下，如果衬垫密封失效，潮气进入设备内部会导致金属接线端子氧化锈蚀，接触电阻增大，长期运行会出现端子发热甚至烧毁的问题，而如果衬垫的绝缘性能不足，还可能引发带电部件与壳体之间的爬电距离不足，带来触电安全隐患。因此在做这类零件的三维建模时，不能简单把它当成一个普通的垫圈来处理，需要结合整个安装位的公差配合、材料的形变特性、长期使用的老化性能来综合调整结构尺寸，每一处的轮廓偏移、每一个卡扣的尺寸、每一个避让缺口的位置，都要和对应的配合件做完全的匹配校验，在建模阶段就要模拟装配后的压缩状态、干涉情况，确保零件加工出来之后能够直接顺利装配，不需要后期再做锉修调整。
