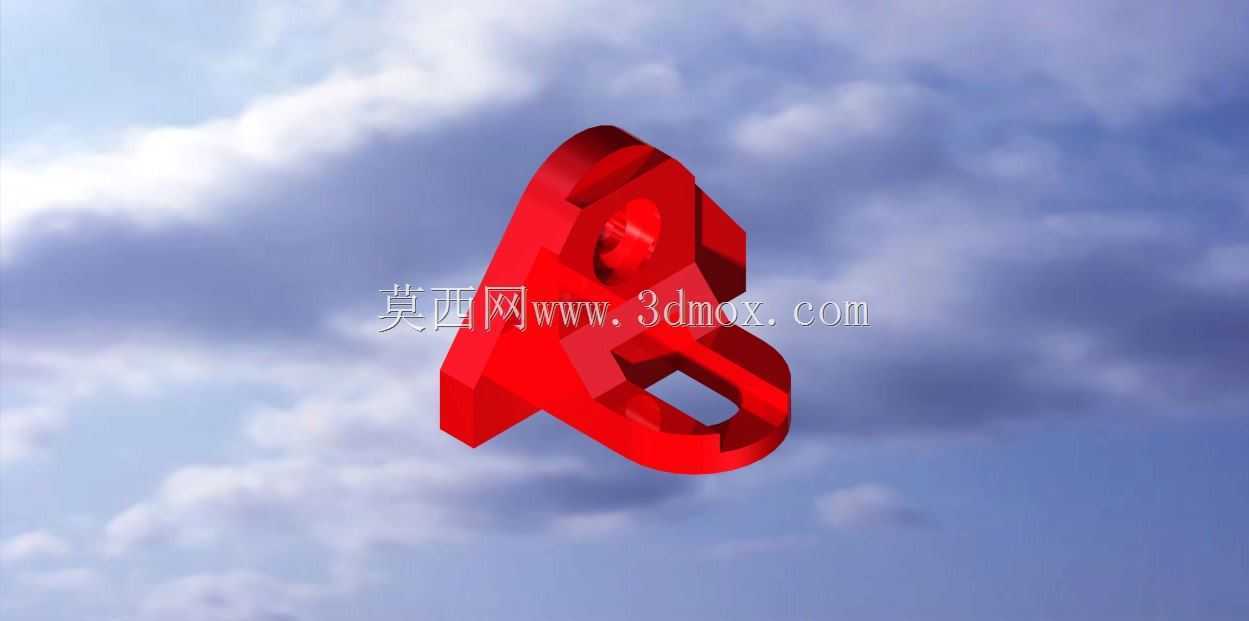

交流稳压器用红色异形连接固定结构件

　　在交流稳压供电系统的内部装配环节，这类异形连接固定件承担着核心功能模块与设备壳体之间的衔接定位作用，区别于常规标准紧固件的通用适配属性，该结构件是针对稳压器内部特定安装空间做的定制化设计，能够在紧凑的腔体内同时完成两个方向的限位约束，避免设备运行过程中因电磁振动、外部运输冲击导致的功能模块移位问题。从结构形态来看，该零件采用一体化注塑或压铸成型的实体结构，主体设置有两处功能特征区域，一处为带通孔的柱状凸台，用于穿过锁紧螺钉完成与内部PCB板或者调压模块的刚性连接，凸台周边做了加厚的加强筋过渡，避免锁紧时应力集中导致的柱体断裂；另一处为带镂空槽的弯折臂结构，镂空槽的尺寸刚好匹配设备内部的定位卡条，

　　装配时可先通过卡入镂空槽完成零件的预定位，无需额外扶持即可完成后续螺钉锁紧工序，大幅提升流水线装配的作业效率。设计阶段需要重点考量安装边界的适配性，零件的整体外轮廓不能超出稳压器内部预留的安装空间，尤其是弯折臂的外伸长度需要严格匹配壳体内部的卡槽位置，过长会导致装配时与周边电容、接线端子产生干涉，过短则会出现卡接余量不足，设备受振动时容易松脱。零件的壁厚设计遵循均匀过渡原则，主体壁厚保持在2.5mm-3mm区间，既能够满足结构强度要求，也能避免成型过程中出现缩痕、翘曲等工艺缺陷，所有棱角位置都做了R0.5-R1mm的圆角处理，一方面消除锐边防止装配时划伤操作人员或者破坏导线绝缘层，另一方面也能降低成型时的应力集中，

　　提升零件的抗冲击性能。在实际应用场景中，交流稳压器多部署在工业车间、机房、基站等供电稳定性要求较高的场所，设备长期处于通电运行状态，内部会存在一定的温升，同时周边环境可能存在温湿度波动、粉尘堆积等情况，因此该零件的材质选型需要兼顾绝缘性能、耐温性能与抗老化性能，避免长期使用后出现材质脆化、绝缘失效等问题。不同于外露结构件需要做表面装饰处理，该零件位于设备壳体内部，表面无需额外做喷涂、电镀等工艺，直接保留成型后的原始表面即可，能够在满足功能要求的前提下控制生产成本。结构建模过程中，需要重点验证两处安装特征的位置度公差，柱状凸台的通孔中心与镂空槽的定位面之间的尺寸公差需要控制在±0.1mm以内，确保装配时能够同时对齐螺钉孔与卡接位，

　　不会出现装配错位的问题；同时需要做装配干涉检查，模拟零件装入设备腔体的全过程，确认在整个装配行程中不会与周边的元器件、结构筋位产生碰撞，还要预留出导线走线的空间，避免零件压破导线绝缘层造成短路隐患。从受力角度分析，该零件主要承受的是模块自身的重力以及设备运行时的振动载荷，静态载荷下的受力集中在凸台根部与弯折臂的连接位置，因此该位置做了圆弧过渡加厚处理，通过有限元受力仿真可以验证，在额定载荷下该位置的最大应力远低于材质的屈服强度，能够满足设备全生命周期的使用强度要求。
