交流稳压器核心结构件工业设计

　　在低压配电末端的电压波动治理场景中，这类叠装式结构件是接触式交流稳压器的核心磁路承载单元，日常工况下需要应对电网电压±15%的波动区间，为后端精密加工设备、实验室检测仪器、医疗诊断设备提供稳定的电压输出支撑，避免电压骤升骤降造成的设备主控板烧毁、加工参数偏移、检测数据失真等问题。从结构设计逻辑来看，该构件采用阶梯式叠装布局，并非随意的块体堆砌，每一级台阶的高度差都对应不同绕组的排布空间，下层宽幅结构主要承载主回路绕组，承担输入电压的初次调压功能，中层收窄区域布置补偿绕组，用来抵消输入电压的残余偏差，上层凸起结构则是磁分路的安装位，用来调整不同负载下的磁通量分配，避免轻载时的磁饱和损耗与重载时的磁通量不足问题。

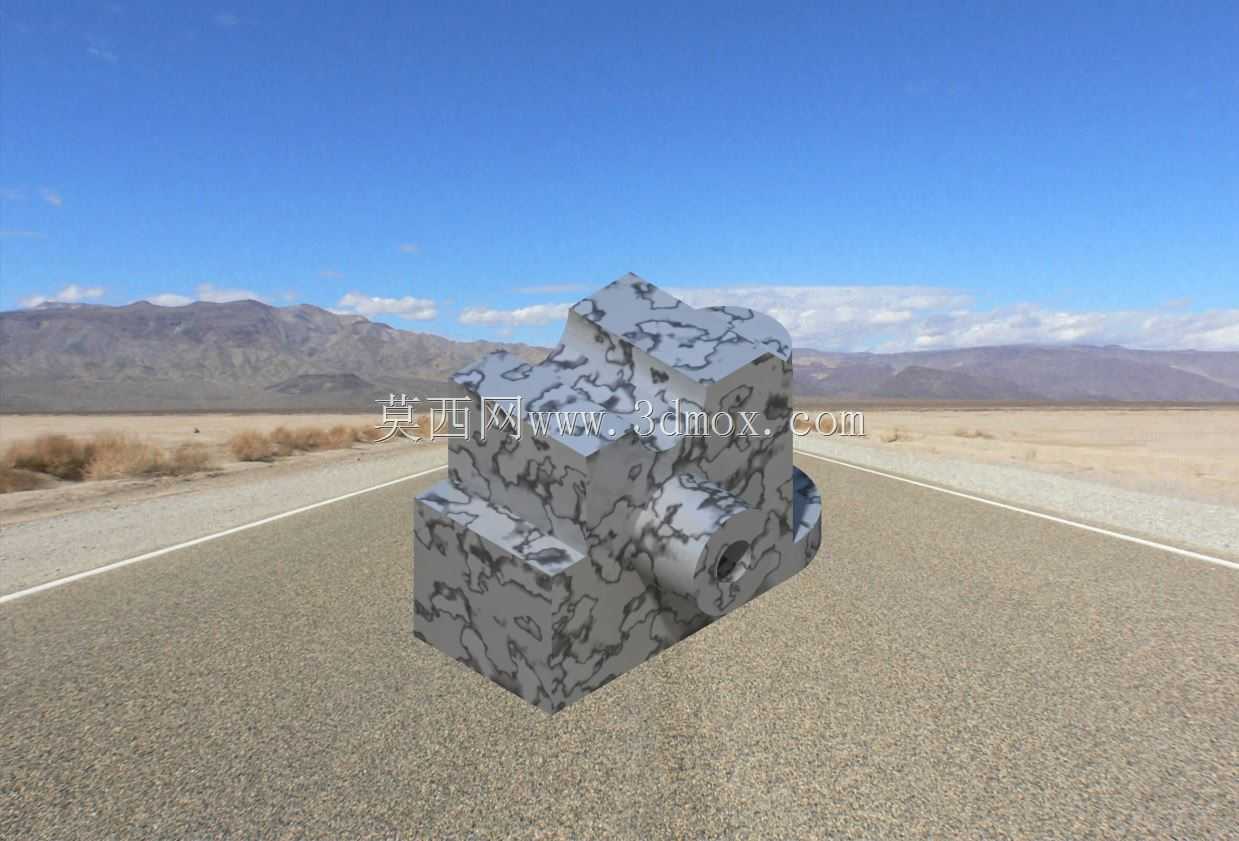

　　构件侧面预留的同轴凸台是转轴安装基准位，整个调压碳刷的滑动机构就依托这个凸台做旋转支撑，凸台中心的通孔用来穿装转轴，同轴度公差控制在0.02mm以内，避免碳刷滑动时出现卡滞、接触不良的问题，凸台周边的平面区域则是限位结构的安装面，用来限制碳刷的最大滑动行程，防止调压超程造成的绕组短路。整个构件的外轮廓做了圆角过渡处理，并非直角结构，一方面是为了降低叠片组装时的边缘应力集中，避免硅钢片长期受电磁振动出现片间移位，另一方面也能减少绕组绕制时的绝缘层划伤风险，毕竟绕组外层的绝缘漆包线如果被棱角划破，很容易出现匝间短路的故障。从安装边界来看，构件底部为全平面结构，可直接贴合稳压器机箱的底部安装梁，通过四个边角的预留孔位做螺栓固定，

　　安装时不需要额外做找平处理，底部平面的平面度公差控制在0.1mm/m以内，保证叠片组装后不会出现倾斜偏移，整个构件的高度方向预留了15mm的安全间隙，和机箱顶盖之间保留足够的散热空间，避免长期运行时的热量堆积造成绝缘层加速老化。实际选型适配时，需要注意该结构件对应的稳压器容量区间，不同容量的稳压器对应的铁芯叠厚存在差异，绕组的线径、匝数也会对应调整，建模时已经把叠片的叠压系数考虑在内，整体结构的磁路计算按照0.95的叠压系数做参数校核，保证空载电流、负载损耗的参数符合低压配电设备的相关标准要求。构件表面的斑驳纹理是硅钢片叠装后的片间缝隙呈现的效果，并非表面涂层，每一片硅钢片之间都做了绝缘氧化层处理，用来降低涡流损耗，

　　减少设备运行时的发热问题，叠装时采用交错叠片的方式，相邻层的硅钢片接缝错开，避免磁路出现气隙造成的空载电流增大。在实际生产组装环节，该结构件的叠装过程需要借助专用叠装胎具，保证每一级台阶的尺寸偏差控制在允许范围内，叠装完成后需要做绑扎固定，再经过真空浸漆处理，提升整体结构的刚性，降低电磁振动带来的噪音问题，浸漆后的结构件绝缘强度也能得到提升，适配潮湿、多粉尘的工业现场使用环境。从三维建模的角度来看，该模型还原了实际生产中的所有安装基准与结构特征，没有做过度简化，结构工程师在做整机组装设计时，可以直接调取该模型做装配干涉检查，核对绕组排布空间、碳刷机构行程、机箱安装尺寸的匹配度，不需要重新测绘结构，能大幅缩短稳压器产品的改型设计周期，尤其是针对不同容量等级的衍生型号，只需要调整对应台阶的叠厚尺寸，就能快速生成新的结构模型，减少重复建模的工作量。
