一字槽盘头C形紧固连接件结构设计

　　在低压配电柜体内部的铜排搭接、小型稳压电源模块的PCB板与散热片固定、电子变压器绕组骨架与外壳的装配场景里，这类带一字槽的盘头C形夹紧件是很容易被忽略但直接影响装配可靠性的小零件。很多新手做结构设计时，总习惯直接调用标准件库的普通盘头螺钉，却忽略了部分薄壁安装位没有预留攻丝空间，也无法使用螺母背紧的场景——这时候这种带C形卡接结构的紧固件，就能靠杆部末端的弹性卡接结构，直接卡入预制的安装孔内，不需要额外配套螺母，单手就能完成预固定，大幅提升流水线的装配效率。

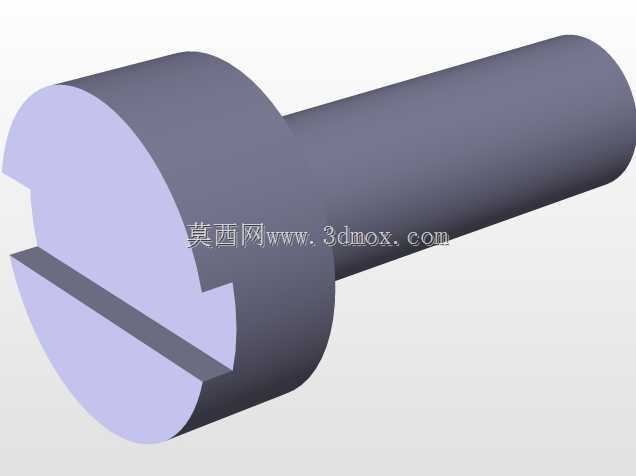

　　从结构设计逻辑来看，这个零件的头部采用盘头构型，不是为了好看，而是盘头的大端面可以在拧紧时分散压紧力，避免压伤PCB板的覆铜层或者塑料骨架的安装面，头部的一字槽是兼顾了手动螺丝刀与电动起子的通用适配，哪怕现场没有十字起，用平口起甚至一字型的金属薄片都能完成松紧操作，适配现场维修的复杂工具条件。杆部的直径与头部直径的比例经过反复校核，既保证杆部穿过安装孔时不会有过大的旷量，避免装配后零件出现窜动，又保证头部的压紧面足够覆盖安装位的压接区域，不会因为压强过大压裂脆性的塑料安装座。

　　很多人做这类零件建模时，容易忽略C形卡接结构的导入角设计，实际生产中如果杆部末端没有做15度的导入倒角，装配时工人很难快速将杆部对准安装孔推入，尤其是在柜内狭窄的操作空间里，视线受阻的情况下，过小的导入角会直接导致装配效率下降三成以上。另外头部与杆部的过渡圆角也不能随便做，圆角过小会在拧紧时产生应力集中，反复拆装几次后容易出现头部断裂的问题；圆角过大则会导致头部压紧面的有效接触面积减小，压接时容易出现打滑，长期受振动影响会出现松动。

　　从安装边界来看，这个零件的杆部长度是匹配对应安装板厚设计的，卡接槽的位置刚好在穿过安装孔后露出，卡入后轴向窜动量控制在0.1mm以内，既不会因为间隙过大导致连接松动，也不会因为间隙过小导致装配时需要过大的压入力，甚至把塑料安装座撑裂。头部的高度设计也有讲究，不能过高，否则会突出安装面过多，影响周边其他元器件的布局，尤其是在小型交流稳压器这种内部空间极其紧凑的设备里，每一毫米的高度冗余都要精打细算；也不能过薄，否则拧紧时头部容易被起子拧穿，或者传递的扭矩不足，无法达到要求的压紧力。

　　实际应用中，这类紧固件还要考虑长期受热后的应力松弛问题，比如在交流稳压器的内部，变压器工作时的温升会达到五六十摄氏度，如果零件的结构设计没有预留足够的弹性变形量，长期受热后C形卡接结构的夹紧力会下降，导致连接松动，进而引发接触电阻变大、局部发热的恶性循环。所以建模时卡接结构的弹性臂厚度要经过反复验算，既要保证装配时的压入力在工人可接受的范围内，又要保证在长期受热工况下依旧能维持足够的卡紧力。另外一字槽的深度也不能太浅，否则拧紧时容易出现滑牙，太深又会削弱头部的结构强度，一般槽深控制在头部厚度的三分之一左右，刚好能兼顾扭矩传递与结构强度。

　　在装配工艺性上，这个零件的所有棱边都做了0.2mm的倒钝处理，避免装配时割伤工人的手指，也不会刮破安装位置附近的导线绝缘层，这点在电气设备的内部结构设计里尤为重要——很多电气故障的根源，就是紧固件的锐边割破导线绝缘层引发的短路。杆部的圆柱度公差也要控制在合理范围内，公差过大会导致卡接时松紧不一，部分零件卡接过松容易脱落，部分零件卡接过紧难以拆卸维修。
