六角头带锁紧槽螺栓螺母组合结构

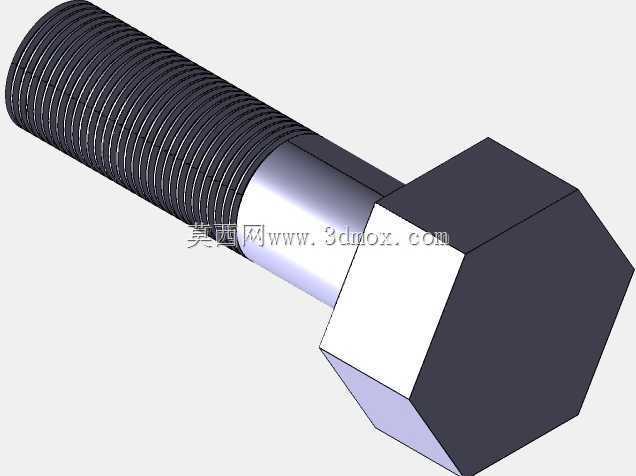

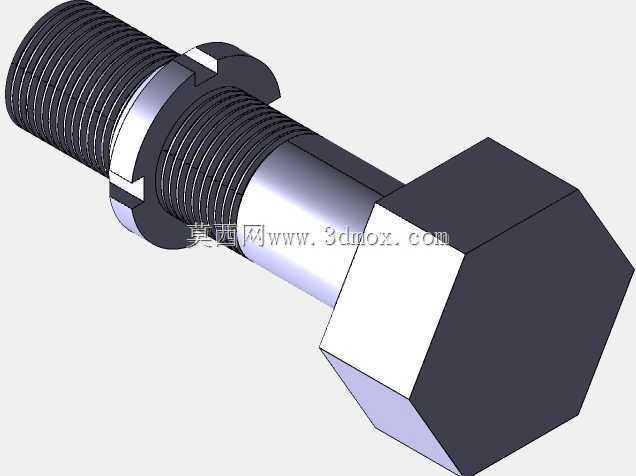

　　在各类需要长期承受交变载荷、振动冲击的机械连接场景中，普通螺纹连接容易出现预紧力衰减、螺母回转松脱的问题，轻则导致设备运行异响、部件定位偏移，重则引发连接失效、结构脱落的安全事故，这类带锁紧结构的螺栓螺母组件，正是针对这类工况开发的可靠连接方案。从结构设计来看，该组件采用外六角驱动头作为螺栓的拧紧受力端，六角头的对边尺寸符合常规手动扳手、套筒工具的适配标准，现场装配无需定制特殊工装，普通运维人员即可完成装拆操作。螺栓杆部设置两段不同功能的螺纹区段，靠近六角头的区段为锁紧配合段，杆部加工有与锁紧螺母嵌合的卡槽结构，当配套螺母拧至预设预紧位置后，螺母上的锁紧结构可卡入杆部的卡槽内，从机械结构层面阻断螺母沿螺纹回转的路径，

　　相比依靠摩擦力防松的弹垫、双螺母方案，这种刚性嵌合的防松形式不会因为接触面磨损、温度交变导致预紧力下降，在轨道交通、工程机械、输变电设备这类长期处于振动环境的场景中，连接可靠性提升十分明显。螺栓杆部的末端区段为普通连接螺纹，用于穿过被连接件的安装孔后与基础部件的内螺纹配合，两段螺纹之间设置有定位轴肩，轴肩的端面经过精加工处理，装配时可直接贴合被连接件的表面，既可以控制螺栓的拧入深度，保证各连接点的预紧行程一致，也能避免螺纹末端直接挤压被连接件表面，造成安装面压溃损伤。从安装边界来看，该组件的六角头外接圆尺寸、杆部直径、螺纹长度均经过匹配设计，安装时需要在被连接件上预留对应直径的光孔，孔位的同轴度公差需要控制在合理范围内，

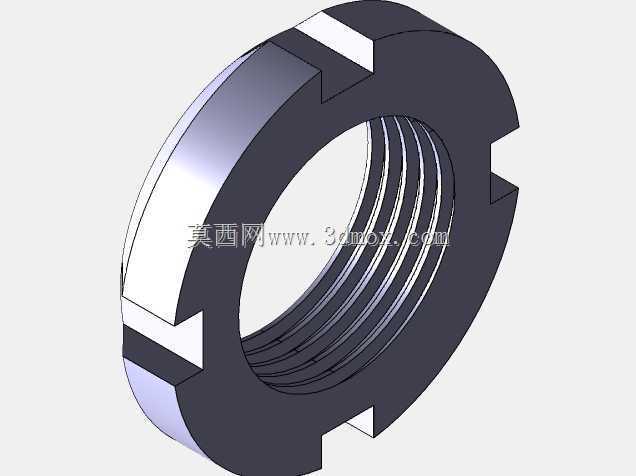

　　避免螺栓穿入时出现卡滞，导致杆部承受额外的弯曲应力。锁紧螺母的外形尺寸与螺栓杆部的锁紧段完全适配，螺母拧紧到位后，其端面与轴肩之间预留的间隙量经过计算，既可以保证被连接件被充分压紧，也不会因为锁紧结构卡入过深导致螺母无法拆卸。在实际选型应用中，这类锁紧组件常被用于交流稳压器的内部结构固定、户外输变电设备的柜体连接、工程机械的覆盖件紧固等场景，这类场景的共性是设备运行过程中持续存在微幅振动，且部分场景处于户外温差大、湿度高的环境，传统的摩擦防松结构在这类环境下的失效周期往往只有数月，而这种机械嵌合式的锁紧结构，只要安装时预紧力符合要求，可实现全生命周期内无需反复复紧，大幅降低设备的运维工作量。建模过程中需要重点关注螺纹牙型的尺寸精度，

　　尤其是锁紧段卡槽的位置度公差，若卡槽与螺母锁紧结构的配合间隙过大，会失去防松效果，间隙过小则会导致装配时螺母无法顺利卡入，甚至出现螺纹错牙的问题。同时螺栓杆部与六角头的过渡位置需要设置合理的圆角，避免应力集中导致螺栓在承受冲击载荷时从头部断裂，这也是很多新手建模时容易忽略的细节，直接采用直角过渡的模型在做有限元分析时，往往会在过渡位置出现远超材料屈服强度的应力峰值，实际生产出来的零件也容易在该位置发生断裂失效。另外，该组件的所有棱角位置都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能引导螺母顺利拧入螺纹段，提升装配效率。在做装配体干涉检查时，需要模拟螺母从螺栓末端拧入，直至卡入锁紧槽的全行程，确认整个运动过程中螺母与螺栓杆部无卡滞、无过盈，锁紧结构卡入后螺母的周向转动自由度被完全限制，同时轴向仍保持足够的压紧力，这样的模型才具备实际生产指导意义，而非仅具备外观展示效果的示意模型。
