法兰式侧装接口空气阀结构设计

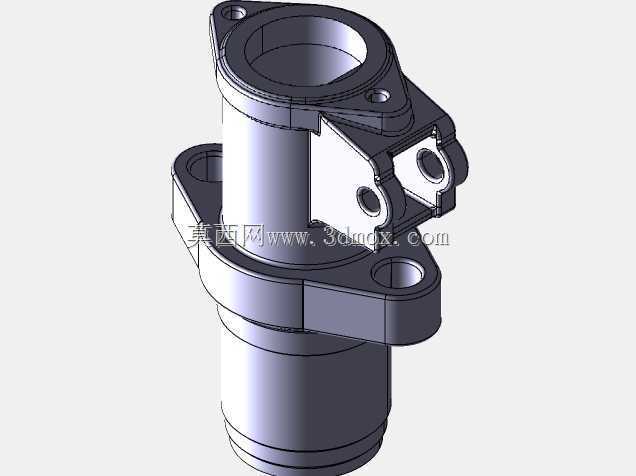

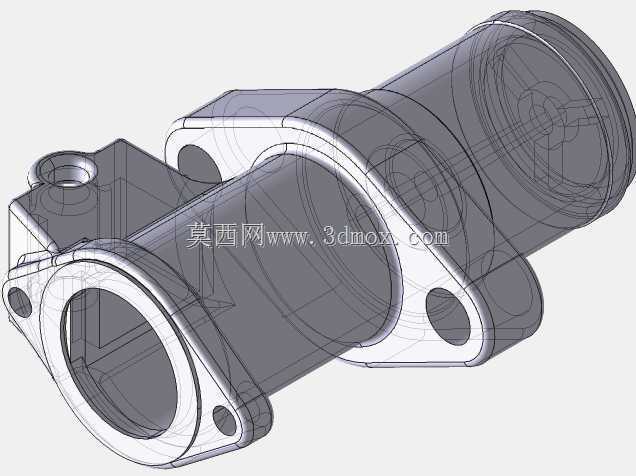

　　在工业气动控制、流体管路通断调控的场景中，这类侧装带法兰接口的空气阀是气路系统里的核心执行部件之一，日常多布置在气源处理单元与终端执行元件之间的管路段，承担气路通断切换、气流压力调节、过载泄压排气的实际作用，区别于直通式阀件，这款空气阀采用上下法兰对接+侧方铰接安装位的结构，能适配狭窄安装空间内的管路布局需求，不需要额外加装转角接头就能完成侧向气路的接驳，减少管路接头带来的漏气风险点。从结构设计逻辑来看，这款空气阀的主体采用阶梯轴式的中空流道设计，上端法兰设置两个对称安装孔，用于对接上游气源管路，下端为直插式外圆接口，可适配快插接头或者硬管焊接连接，侧方的带双铰接耳的安装座，是用于固定阀件控制模块的安装位，

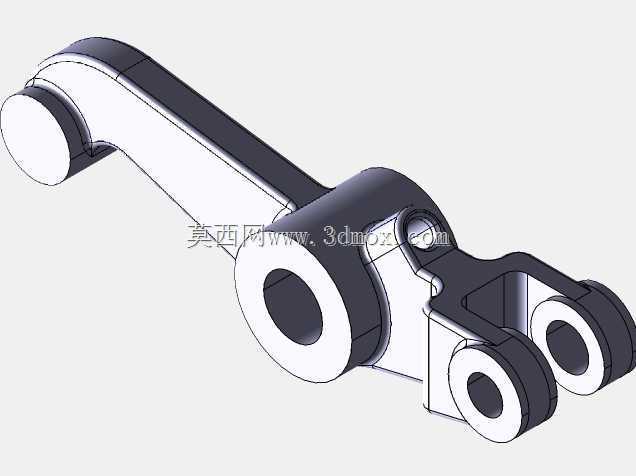

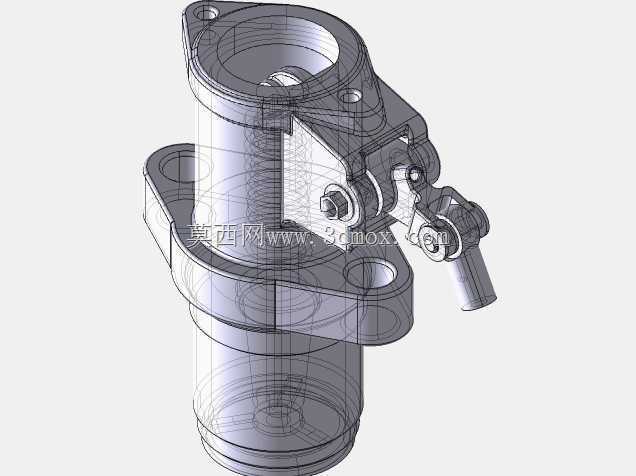

　　两个同轴的铰接孔可以安装转轴类的控制拨叉，和阀内部的阀芯组件做联动，实现手动或者电磁驱动下的阀芯开合动作。设计过程中首先要考虑的是安装边界的适配性，主体的同轴度公差需要控制在0.02mm以内，保证上下法兰对接后流道的对中精度，避免气流经过时产生紊流带来的压损，侧方安装座的铰接孔与主体流道的中心距需要严格匹配阀芯的行程参数，确保拨叉转动时能带动阀芯完成全行程的开合，不会出现卡滞或者行程不到位导致的内漏问题。法兰面的密封槽设计在靠近流道的位置，采用O型圈端面密封的形式，相比径向密封能承受更高的工作压力，同时安装时的容错率更高，不需要精准控制接口的插入深度，只要法兰面螺栓锁紧到位就能实现可靠密封。实际应用场景中，

　　这类空气阀可以用在工业自动化生产线的气动回路、小型空压设备的排气控制、车辆气制动系统的支路调控等场景，相比塑料材质的阀件，金属机加工的阀体结构能承受更高的工作压力，抗冲击性能更好，在有振动的安装环境下也不会出现接口开裂的问题。设计时还需要考虑零件的加工工艺性，主体的阶梯外圆可以通过一次车削加工完成，减少二次装夹带来的形位公差，侧方的安装座和主体采用一体化铸造成型后再做机加工，相比焊接结构能减少焊接变形带来的尺寸偏差，同时整体结构强度更高。各个安装孔的位置度公差需要控制在0.1mm以内，保证安装时和对接管路、控制组件的孔位完全对中，避免强行装配带来的内应力，长期使用下出现应力开裂的问题。流道的内壁粗糙度需要达到Ra1.6以下，

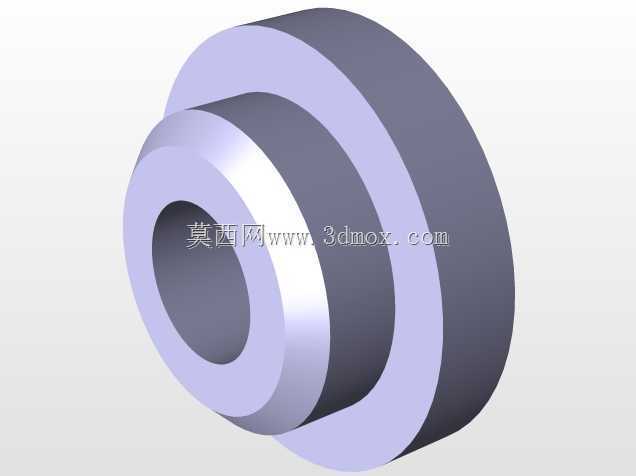

　　减少气流流动时的阻力，降低气路工作时的噪音，同时避免内壁的毛刺残留被气流带入下游气动元件，造成气缸、电磁阀等精密元件的卡滞损坏。侧方铰接耳的厚度需要根据阀的工作压力做强度校核，保证在拨叉施加最大操作力时不会出现变形，铰接孔内可以加装铜衬套，减少转轴转动时的磨损，提升阀件的整体使用寿命。上下法兰的螺栓孔采用沉孔设计，安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面，节省安装空间，也避免外部物体磕碰螺栓造成松动。下端的直插接口外圆设计有环形凹槽，安装密封圈后可以直接插入对应的管路接头内，不需要额外做螺纹加工，装配效率更高，同时密封可靠性更好。在做三维建模的过程中，需要把各个配合面的公差、装配间隙都提前做参数化设置，比如阀芯和阀体内腔的配合间隙控制在0.01-0.03mm之间，既保证阀芯能灵活滑动，又不会出现间隙过大导致的漏气问题，铰接孔和转轴的配合采用间隙配合，保证转动灵活无卡滞，法兰面的平面度公差控制在0.01mm以内，保证密封面完全贴合，不会出现局部漏气的问题。这类阀件的整体结构紧凑，没有多余的突出结构，在密集排布的阀岛安装场景中，可以紧密并排安装，节省安装空间，侧方的控制接口方向统一，方便后续的控制线路或者气路管线的排布整理。
