脚踏板结构有限元应力分析三维建模

　　脚踏板作为各类工业设备、交通工具、作业平台中直接承接人体踩踏载荷的交互部件，其结构可靠性直接关系到操作过程的安全性与使用耐久性，在工程机械操作舱、商用车辆驾驶位、工业设备操作工位、高空作业平台等场景中，脚踏板需要长期承受周期性的动态踩踏载荷，同时还要兼顾踩踏时的脚感反馈、防滑性能与安装适配性，一旦结构强度不足出现变形、开裂，极有可能引发操作失误甚至安全事故，因此在产品开发阶段针对脚踏板开展力学性能校核是结构设计环节中不可或缺的步骤。

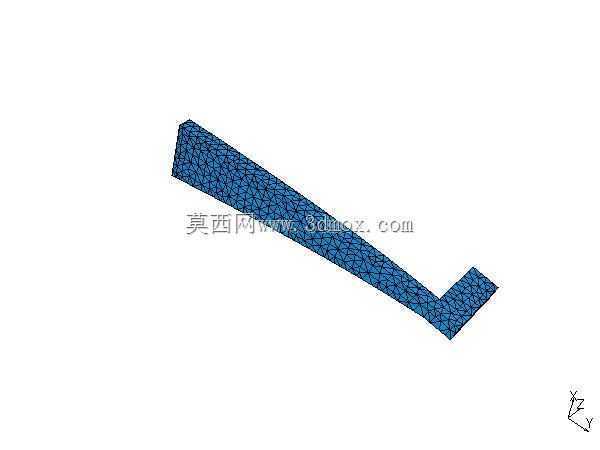

　　从实际使用场景的载荷特性来看，脚踏板的受力并非均匀分布在整个板面，常规踩踏工况下载荷主要集中在踏板中部偏外的踩踏接触区域，极限工况下还需要考虑单侧偏载、冲击踩踏的极端受力情况，同时踏板的安装端属于固定约束区域，是应力集中的高发位置，这也是本次应力分析重点关注的区域。在建模阶段首先按照实际安装边界确定了踏板的固定约束位置，即踏板末端的安装连接面设置全自由度约束，模拟实际使用中与安装基座刚性连接的状态，踩踏载荷按照成人单脚最大踩踏力结合动载系数施加在板面的主要接触区域，网格划分采用二阶四面体单元，对应力集中的安装拐角、板面过渡区域进行网格加密，保证应力计算结果的精度。

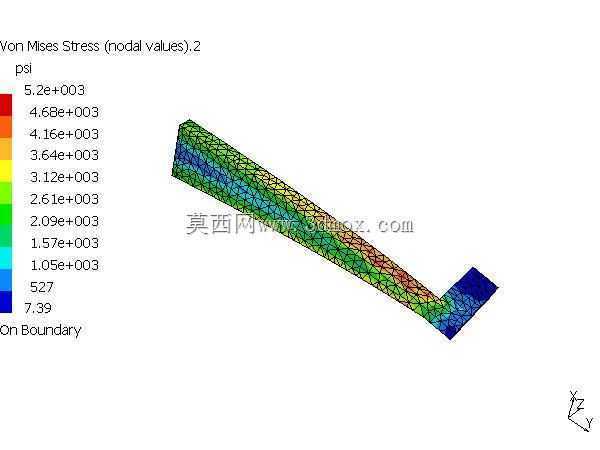

　　从应力云图的结果分布可以看出，踏板的高应力区域主要集中在固定端与板面衔接的拐角位置，这与实际工程中踏板断裂故障的高发位置完全吻合，该区域的应力水平需要控制在材料屈服强度的安全阈值以内，按照常规金属踏板选用的结构钢材料性能来看，当前计算得到的最大应力值远低于材料的屈服极限，同时保留了足够的安全余量，能够满足长期循环载荷下的使用要求。踏板主体的长条形板面应力从固定端向自由端逐步递减，自由端的应力水平极低，说明该区域的材料冗余度较高，后续优化过程中可以在该区域适当开设减重孔、调整截面厚度，在不影响结构强度的前提下降低零件重量，减少材料消耗。

　　在外形尺寸与安装边界的设计上，该脚踏板的板面宽度符合人体工程学要求，能够容纳全脚掌踩踏，踩踏面的长度适配常规操作时的脚部活动范围，避免踩踏时出现滑脱风险；安装端的连接尺寸匹配通用的安装基座接口，不需要额外加工转接件即可完成装配，安装孔位的位置设计避开了高应力区域，防止安装孔周边出现应力叠加导致的局部强度不足。板面的截面采用渐变厚度设计，固定端区域厚度更大以提升抗弯刚度，向自由端逐步减薄，兼顾强度与轻量化的需求，过渡位置采用圆角衔接，避免直角结构带来的应力集中问题。

　　从功能特性来看，该脚踏板除了满足基本的踩踏承载需求外，结构刚度设计经过反复校核，踩踏时的挠度变形控制在合理范围内，不会出现踩踏时过度下沉的软脚感，同时也不会因为刚度过高导致踩踏反馈过于生硬，影响操作舒适度。针对使用环境中可能存在的潮湿、油污情况，板面的防滑结构设计预留了安装防滑垫的卡槽，不需要额外粘接即可固定防滑垫层，避免长期使用后防滑垫脱落。整个结构没有复杂的异形曲面，加工工艺性良好，采用常规的板材冲压、折弯工艺即可完成加工，不需要特殊的成型设备，能够有效控制生产制造成本，适合批量生产应用。

　　在设计思路上，整个建模与分析过程完全围绕实际使用工况展开，没有追求过度的性能冗余，而是在满足安全系数要求的前提下尽可能优化材料分布，让每个区域的材料都能充分发挥承载作用。针对应力集中的拐角位置，在建模时特意调整了圆角半径，对比了不同圆角尺寸下的应力变化规律，最终选定的圆角参数既能够有效降低应力集中系数，又不会因为圆角过大影响周边部件的安装空间。对于踏板的动态特性，本次静力学分析的结果也为后续的疲劳寿命计算提供了基础应力数据，结合实际使用中的载荷频次，可以进一步核算零件的疲劳寿命，确保在全生命周期内不会出现疲劳开裂问题。
